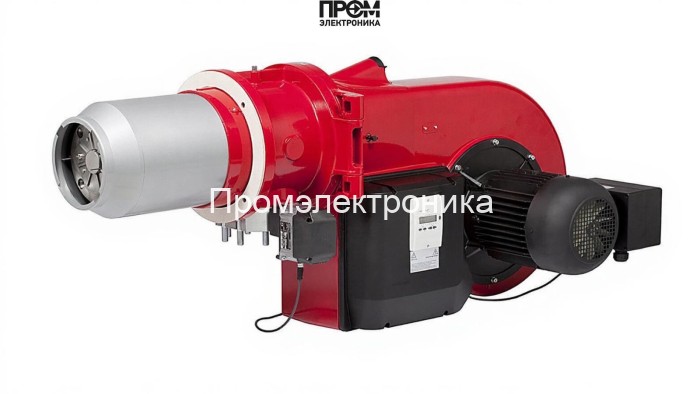

Газодизельная горелка Weishaupt WM-GL 30/2‑A (исп. ZM‑R) — техническое описание

Данное техническое описание предназначено для инженеров, проектировщиков и сервисных служб. Горелка Weishaupt WM‑GL 30/2‑A — комбинированное решение для промышленных котлов и теплогенераторов с рабочим диапазоном мощности 450–4100 кВт. Описание акцентирует конструктивные узлы, принципы работы, требования к монтажу и ключевые сервисные операции. Материал оптимизирован под поисковые запросы 2026 года: «газодизельная горелка Weishaupt», «комбинированная промышленная горелка», «WM‑GL 30/2 технические характеристики».

Конструкция и составные узлы

Горелка спроектирована модульно: каждый функциональный блок доступен для обслуживания отдельно, что снижает время простоя и упрощает интеграцию в котельные схемы. Основные элементы конструкции:

• Топливный насос — обеспечивает дозирование дизельного топлива по заданной линии расхода и поддерживает необходимое давление в топливной магистрали.
• Датчик пламени — электрический датчик контроля факела с быстрым временем срабатывания и самодиагностикой.
• Топочный автомат — блок управления запуском, мониторинга и защиты горелки, реализующий логику переключения газ/дизель и обеспечивающий безопасность.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов розжига, обеспечивая стабильное воспламенение топлива.
• Реле давления — контроль минимального/максимального давления топлива и газа на рампе; интегрируется с топочным автоматом для блокировок.
• Форсунки — сменные распылители дизтоплива, подобранные под диапазон 75.4–344.5 кг/ч для обеспечения оптимального распыла и стабильного горения.
• Сервопривод — управление клапанами подачи и дозирования топлива; обеспечивает точную модуляцию при изменении нагрузки.
• Клапан — электромеханические и запорные элементы для топлива и газа с быстрым переключением и герметичными уплотнениями.
• Электроды — расположены в зоне розжига, выполнены из износостойких сплавов, рассчитаны на длительный ресурс при заявленных режимах работы.

Технические параметры и эксплуатация

• Мощностной диапазон: 450–4100 кВт.
• Длина пламенной трубы: 374 мм; стандартная комплектация обеспечивает стабильность факела.
• Электропитание: 220/380 В, потребляемая мощность 120–430 Вт; электродвигатель привода 11600 Вт.
• Рабочая температура: от −15 до +40 °C; вес 170 кг, габариты 152×108.8×68.7 см.

Обслуживание и интеграция

Рекомендуется регламентное обслуживание: проверка состояния форсунок и электродов, калибровка датчика пламени, тестирование реле давления и диагностика сервоприводов каждые 1000 моточасов. При проектировании учитывать тип соединения Rp 1 1/2" и противодавление в системе от −2 до 16 мбар.

Заключение

Weishaupt WM‑GL 30/2‑A — инженерно отточенное решение для объектов с требованием сменяемости топлива и высокой надёжности. Комбинация проверенных модулей (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает предсказуемую работу и простоту сервисного обслуживания. Для корректной интеграции и настройки обратитесь к технической документации производителя и сертифицированным сервис‑центрам.
