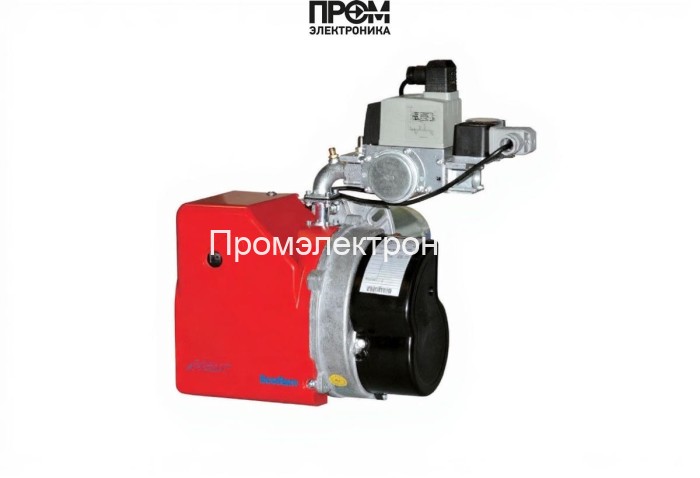

Газовая горелка Ecoflam MAX GAS 70 LN P TC GN SR TW MB-DLE 405

Газовая горелка Ecoflam MAX GAS 70 LN P TC GN SR TW MB-DLE 405 — техническое описание и состав узлов

Предлагаемое техническое описание предназначено для инженеров по эксплуатации и обслуживанию котельного оборудования. Газовая горелка Ecoflam MAX GAS 70 LN P — одноступенчатое решение мощностью 34–70 кВт, разработанное для надёжной и предсказуемой работы в коммерческих и промышленных системах отопления. Ниже приведён структурированный перечень конструктивных узлов, функциональных характеристик и рекомендаций по интеграции и сервису с акцентом на ключевые элементы управления подачей и контролем горения.

Ключевые элементы конструкции

• Топливный насос — обеспечивает стабильную подачу газа/топлива к рампе и форсункам, поддерживает заданное давление рампы 2.5–5.6 мбар и компенсирует динамические перепады при включениях и выключениях.
• Датчик пламени — электронный сенсор контроля наличия факела, интегрируется в систему безопасности горелки для прерывания подачи при отсутствии пламени.
• Топочный автомат — модуль управления последовательностью розжига, контроля пламени и защитных логик; реализует одноступенчатое (ON/OFF) управление и интерфейс подключения к шкафу управления котла.
• Трансформатор розжига — генерирует высоковольтный разряд для электродов поджига; рассчитан на частые циклы включения и обеспечивает стабильный импульс при температурных изменениях.
• Реле давления — контролирует противодавление в камере (0–3 мбар) и интегрируется в блок предохранительных сигналов для отключения при выходе параметров за допустимый диапазон.
• Форсунки — точно дозируют подачу топлива в головку сгорания, оптимизированы под короткую пламенную трубу 85 мм и обеспечивают стабильную факел-геометрию.
• Сервопривод — механический узел регулирования заслонок и клапанов; обеспечивает корректное позиционирование при запуске и отключении, минимизирует гидравлические пульсации.
• Клапан — запорная и соленоидная арматура в газовой рампе, реализующая надежное перекрытие подачи топлива при аварийных состояниях.
• Электроды — комплект поджига и ионизационного контроля, выполнен из стойкого к коррозии материала и рассчитан на длительный ресурс в условиях промышленной эксплуатации.

Технические особенности и эксплуатационные рекомендации

• Давление газовой рампы: 2.5–5.6 мбар; противодавление в камере: 0–3 мбар.
• Электропитание: 220 В, электродвигатель 75 Вт, потребляемая мощность системы до 190 Вт.
• Класс защиты IP40, уровень шума 65 дБ, подключение Rp 3/4".
• Рекомендуется регулярная проверка датчика пламени, трансформатора розжига и форсунок при плановом обслуживании не реже одного раза в год.
• При интеграции с автоматикой котла обратить внимание на интерфейсы топочного автомата и требования по защите от возвратных давлений.

Данная конфигурация обеспечивает надёжный розжиг, точный контроль пламени и безопасную работу в диапазоне 34–70 кВт, упрощая сервис и продлевая ресурс ключевых узлов.
