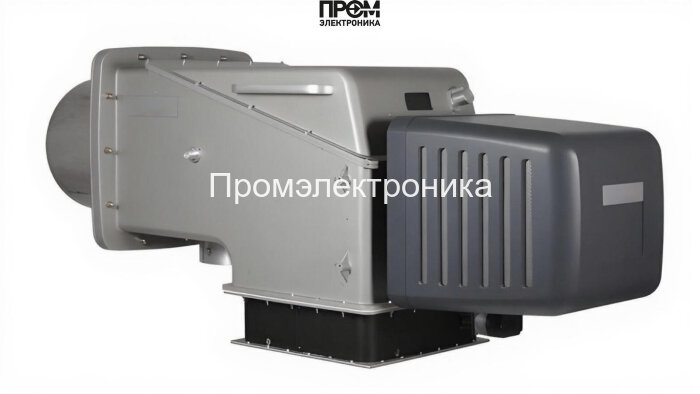

Газодизельная горелка Weishaupt WKGL 70/3‑A, DN 80 — техническое описание

Предлагаемая комбинированная газодизельная горелка Weishaupt WKGL 70/3‑A (DN 80, исполнение ZM‑NR) разработана для промышленного теплопроизводства и обеспечивает стабильную работу в диапазоне мощности 1 400–12 000 кВт. Модель оптимизирована под современные требования энергоэффективности и экологического контроля 2026 года: повышенный КПД при минимальных выбросах, интеграция цифровых средств мониторинга и удобная сервисная доступность узлов.

Ключевые технические параметры

• Тип: комбинированная (газ/дизель), DN 80
• Диапазон мощности: 1 400–12 000 кВт
• Длина пламенной трубы: 462 мм
• Расход топлива: 150–1 006 кг/ч
• Электропитание: 220/380 В; потребляемая мощность 245–746 Вт
• Рабочая температура: –15…+40 °C; противодавление: –2.5…30 мбар
• Уровень шума: 82 дБ; масса: 310 кг

Конструкция и основные узлы

Конструктивно WKGL 70/3‑A состоит из прочного корпуса с фланцем DN 80 и модульной системы узлов, обеспечивающих безопасное и точное горение. Основные детали и их функциональное назначение:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива под заданным давлением, минимизирует пульсации и дает секционированную регулировку расхода.
• Датчик пламени — оптический/UV‑сканер для мгновенного контроля наличия горения и аварийного отключения при его отсутствии.
• Топочный автомат — централизованная плата управления с логикой запуска/остановки, интерфейсами для внешнего SCADA и протоколами безопасности.
• Трансформатор розжига — обеспечивает надёжный искровой запуск при переходе на газ или дизель, рассчитан на длительные циклы включений.
• Реле давления — мониторинг давления рампы и контура топлива с отключением при выходе за допустимые пределы.
• Форсунки — высокоточные распылители для жидкого топлива и смесительные сопла для газа, обеспечивают оптимальную дисперсию и стабильность пламени.
• Сервопривод — электронное управление заслонками и регулировкой подачи воздуха/топлива для поддержания заданной аэротермической характеристики.
• Клапан — многоступенчатая система запорных и предохранительных клапанов для газовой и дизельной магистралей.
• Электроды — контроль искрообразования и стабильности зажигания, устойчивые к эрозии и высокотемпературному износу.

Эксплуатация, диагностика и обслуживание

• Система управления поддерживает режимы самодиагностики и удалённого мониторинга, облегчая профилактику и соответствие нормам выбросов 2026 года.
• Профилактика: проверка герметичности топливных магистралей и состояние форсунок, замена фильтров, тесты датчиков пламени и реле давления не реже регламента производителя.
• Ремонтопригодность обеспечивается модульной конструкцией: замена сервопривода, форсунок или трансформатора розжига выполняется быстро с минимальным простоем котла.

Рекомендации

Используйте оригинальные запасные части Weishaupt, следуйте инструкции по вводу в эксплуатацию и привлекайте сертифицированных сервис‑инженеров при наладке параметров горения. При правильной настройке и регулярном обслуживании WKGL 70/3‑A обеспечит длительную, экономичную и безопасную работу в промышленных системах теплопроизводства.
