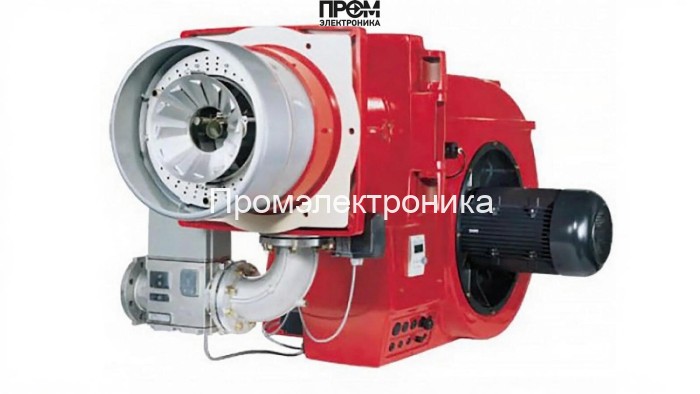

Газодизельная горелка Weishaupt RGL 50/2-A (DN 125) — техническое описание и состав

Техническое описание предназначено для проектировщиков, монтажных и сервисных команд. Горелка Weishaupt RGL 50/2-A (DN 125) — промышленное комбинированное устройство мощностью 600–4900 кВт, разработанное для эксплуатации в котельных, теплоцентрах и технологических установках. Описание акцентирует внимание на конструктивных узлах, принципах работы и эксплуатационно-технических параметрах с учётом актуальных требований SEO 2026 для профессиональных запросов.

Состав и ключевые узлы горелки

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением; выполнен с гидростатической развязкой для минимизации пульсаций.
• Датчик пламени — оптический/ионный контроль наличия факела с быстрым сработыванием и диагностикой в реальном времени.
• Топочный автомат — модуль управления последовательностью запуска, контроля безопасности и перехода между газовым и дизельным режимами.
• Трансформатор розжига — высоковольтный блок для образования искрового разряда на электродах; обеспечивает надёжное воспламенение при любых режимах подачи топлива.
• Реле давления — транспортный и демпферный контроль, контролирует давление газа на рампе и давление воздуха в камере смешения.
• Форсунки — дискретное дозирование дизтоплива с распылением, оптимизированное под длину пламенной трубы 447 мм и диапазон нагрузок.
• Сервопривод — электро-механический узел для позиционирования дроссельных клапанов и заслонок, обеспечивает точное управление подачей воздуха/газа.
• Клапан — газовый и дизельный запорный/регулирующий клапан с аварийным запиранием и мануальной петлёй обслуживания.
• Электроды — заземлённые и изолированные элементы розжига и контроля ионизации для стабильной работы на границах режимов.

Технические характеристики (ключевые параметры)

• Диаметр присоединения: DN 125.
• Мощность: 600–4900 кВт; диапазон регулируется ступенчато/плавно в зависимости от конфигурации блока управления.
• Длина пламенной трубы: 447 мм (стандартная комплектация).
• Расход топлива: 74–411 кг/ч (в дизельном режиме); газовая подача по рампе 27–73 мбар.
• Электропитание: 220/380 В; электродвигатель вентилятора 14 кВт.
• Противодавление: от -2 до 18 мбар; класс защиты корпуса IP40.

Эксплуатация и сервис

• Пуско-наладочные работы: обязательная проверка корректности работы топочного автомата, настройки реле давления и тестирования датчика пламени и трансформатора розжига.
• Регламент: проверка форсунок и чистка головы сгорания не реже квартального интервала при интенсивной эксплуатации; контроль состояния сервоприводов и уплотнений клапанов при ежегодном ТО.
• Диагностика: модуль управления предоставляет логи отказов, параметры розжига и статусы датчиков для удалённой интеграции в SCADA.
• Запчасти: использование оригинальных форсунок, электродов и трансформатора розжига гарантирует сохранение паспортных показателей и безопасности.

Интеграция в проект

При проектировании учесть требования по фланцевому присоединению DN 125, расстоянию до дымохода и условиям противодавления. Указывать в спецификации: Weishaupt RGL 50/2-A, исполнение ZM-1LN, длина пламенной трубы 447 мм, расход топлива и параметры рампы (27–73 мбар). Для SEO 2026 включать запросы: «горелка Weishaupt RGL 50/2-A DN 125», «промышленная комбинированная горелка», «топочный автомат Weishaupt», «форсунки и трансформатор розжига», что повышает релевантность карточки для специалистов и сервисных компаний.
