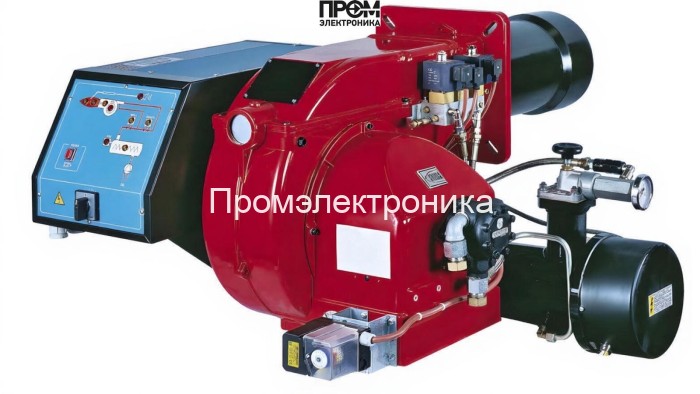

Мазутная горелка CIB Unigas PN70 N-.AB.S.RU.A

Мазутная горелка CIB Unigas PN70 N-.AB.S.RU.A — техническое описание

Техническое описание предназначено для инженеров и специалистов по теплотехнике. Горелка CIB Unigas PN70 спроектирована как модульная мазутная система высокой мощности (291–1047 кВт) для промышленного и коммунального применения. Конструкция ориентирована на надежность, простоту сервисного обслуживания и интеграцию с автоматикой котлового оборудования. В тексте использованы ключевые технические параметры и перечень основных узлов для удобства подбора запасных частей и планирования ТО.

Ключевые узлы и составные элементы

• топливный насос — обеспечивает стабильную подачу мазута при заданном расходе 26–93 кг/ч и противодавлении до 12 мбар;
• форсунки и голова сгорания — дозирование и распыл топлива, оптимизированное для вязкости ≤ 89 cСт при 50 °C;
• датчик пламени — оптический/ионный сенсор контроля наличия пламени для безопасного отключения при погасании;
• топочный автомат (электронный блок управления) — реализует двухступенчатую логику работы, контроль розжига, блокировок и защит;
• трансформатор розжига — генерация высокого напряжения для электрода поджига, рассчитан на длительный ресурс при частых пусках;
• реле давления — контроль давления топлива в магистрали и аварийное прерывание при отклонениях;
• серводвигатель / сервопривод — регулирует положение клапанов и заслонок для точной дозировки топлива в режиме переходных нагрузок;
• клапан (запорный/регулирующий) — обеспечивает герметичное перекрытие подачи топлива при останове и тонкую регулировку подачи;
• электроды поджига и ионизационные электроды — инициирование пламени и детекция его состояния.

Технические характеристики и эксплуатация

• мощность: 291–1047 кВт; двухступенчатая схема управления для экономичной работы;
• электропитание: 220/380 В, потребляемая мощность 10 700 Вт; электродвигатель 2200 Вт;
• класс защиты корпуса: IP40; рабочая температура −10…+50 °C; вес 155 кг.

Особенности монтажа и обслуживания

Модульная компоновка упрощает замену топливного насоса, форсунки, трансформатора розжига и датчика пламени без демонтажа всей установки. Рекомендуется регламентная очистка форсунок и проверка ионизационных электродов каждые 500–1000 часов работы, тестирование реле давления и функциональная проверка топочного автомата при периодическом ТО. Для интеграции с котлом предусмотреть соответствующую фланцевую схему и кабельные интерфейсы управления.

Преимущества

• высокая надежность узлов и простота обслуживания;
• точный контроль пламени и надежная система розжига;
• адаптирована под промышленные требования к безопасности и энергоэффективности.

Описание ориентировано на подбор запасных частей и планирование эксплуатации в 2026 году: структурированные заголовки, семантические ключевые фразы и акцент на основных компонентах (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) для быстрого поиска и интеграции в техническую документацию.
