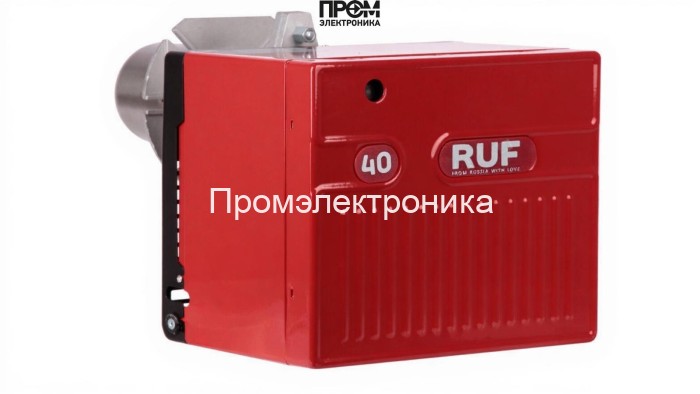

Газовая горелка RUF 40 FS10 TC

Газовая горелка RUF 40 FS10 TC — техническое описание и состав узлов

Предлагаемое техническое описание концентрируется на ключевых эксплуатационных и конструктивных характеристиках газовой горелки RUF 40 FS10 TC. Модель представляет собой одноступенчатую горелку с рабочей мощностью от 42 до 116 кВт, рассчитанную на питание от сети 220 В и привод вентиляторного узла от электродвигателя 150 Вт. Длина пламенной трубы — 110 мм, рабочее противодавление — от 0 до 1.6 мбар, расход газа в типовых режимах — от 52 до 11.6 нм³/ч. Конструкция разработана с приоритетом надежности, простоты обслуживания и соответствия современным требованиям энергоэффективности и безопасности.

Ключевые технические параметры

• Тип топлива: газ
• Мощность: 42–116 кВт
• Питание электросети: 220 В
• Электродвигатель: 150 Вт
• Длина пламенной трубы: 110 мм
• Противодавление: 0–1.6 мбар
• Расход газа: 52–11.6 нм³/ч
• Класс защиты: IP20
• Исполнение: одноступенчатое

Основные узлы и состав горелки

Модульная архитектура RUF 40 FS10 TC позволяет быстро интегрировать горелку в котловые и технологические установки. Ниже перечислены основные компоненты, входящие в конструкцию и критичные для работы и безопасности:

• топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам, адаптация к рабочему противодавлению;
• датчик пламени — контролирует наличие стабильного пламени и блокирует подачу при его отсутствии;
• топочный автомат — блок управления обеспечивающий последовательность пусковых и защитных операций;
• трансформатор розжига — формирует искровой разряд для поджига топлива в камере сгорания;
• реле давления — мониторит давление газа в контуре и интегрируется в систему безопасности;
• форсунки — обеспечивают правильное смесеобразование и равномерное распределение пламени;
• сервопривод — регулирует положения заслонок и дозирование воздуха/газа при адаптации к режиму;
• клапан(ы) — запорная арматура с электромагнитным/пневматическим приводом для быстрого перекрытия подачи;
• электроды — контроль и инициация искрового розжига, выполнены из стойких материалов.

Преимущества и рекомендации по применению

• простая одноступенчатая схема управления — минимизация точек отказа и упрощение техобслуживания;
• широкий диапазон мощности — совместимость с котлами малой и средней мощности;
• модульность — облегчённая замена узлов: форсунок, электродов, трансформатора розжига;
• рекомендации по эксплуатации: периодическая проверка датчика пламени и реле давления, контроль герметичности газовой рампы и обслуживание электродвигателя 150 Вт.

Технический дизайн RUF 40 FS10 TC ориентирован на долгосрочную и безопасную работу в промышленных и коммунальных установках. При подборе и настройке учитывать параметры противодавления, расхода газа и соответствие фланцевых соединений для обеспечения корректной интеграции в существующие теплоэнергетические контуры.
