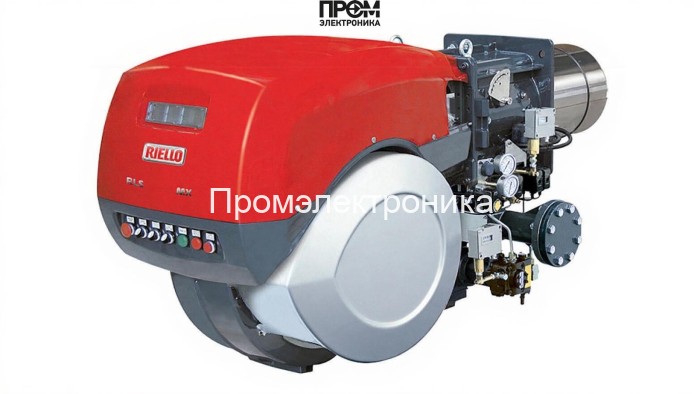

Газодизельная горелка Riello RLS 800/EV MX TC FS1 — техническое описание и состав

Газодизельная горелка Riello RLS 800/EV MX TC FS1 предназначена для промышленного теплообеспечения и спроектирована для долговременной работы в диапазоне мощностей 1750–8000 кВт. В описании сохранён технический стиль, ориентированный на инженеров и сервисные организации. Оборудование выполнено в комбинированном исполнении (газ/дизель) с прогрессивным регулированием мощности, электрозащитой IP54 и питанием 380 В.

Ключевые характеристики

• Мощность: 1750–8000 кВт
• Расход газа: 175–800 нм³/ч; дизель: 148–675 кг/ч
• Номинальный диаметр присоединения: DN 80; длина пламенной трубы: 558 мм
• Давление газовой рампы: 30–140 мбар; противодавление: 0–20 мбар
• Электропитание: 380 В; электродвигатель: 21 кВт; потребляемая мощность: 24–25,8 кВт
• Класс защиты: IP54; габариты: 188.3 × 94 × 93.7 см; масса: 300 кг

Конструктивные узлы и комплектующие

Состав узлов горелки Riello RLS 800/EV MX TC FS1 спроектирован для простоты монтажа и сервисного обслуживания. Основные детали:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением, снабжён системой фильтрации и обратным клапаном.
• Форсунки — комплект дизельных форсунок высокой точности, распределяют распыл на оптимальную ширину факела для обеспечения полного сгорания.
• Датчик пламени — оптический/пламенно-ионный контроль пламени с быстрым откликом для безопасного отключения при пропадании горения.
• Топочный автомат — электронный контроллер управления режимами горения, реализует прогрессивное регулирование мощности и защитные алгоритмы.
• Трансформатор розжига — высоковольтный блок, формирует импульсы для электрода розжига, надёжная и воспроизводимая инициaция воспламенения.
• Реле давления — мониторинг давления топлива/газа в системе, выполняет защитные отключения при отклонениях за пределы установок.
• Сервопривод — позиционирует газовый клапан/дроссель для плавного изменения подачи топлива и достижения требуемой мощности.
• Клапан (газовый/топливный) — мультифункциональный запорный узел с электропневматическим или электрическим приводом, обеспечивает герметичность и скорость срабатывания.
• Электроды — контрольные и розжиговые электроды, выполнены из коррозионно-стойких сплавов для стабильной работы в агрессивной среде камеры сгорания.

Преимущества и эксплуатация

• Комбинированная схема газ/дизель — резервирование топлива и плавный переход режимов.
• Модульная конструкция — облегчает замену топливного насоса, форсунок и автоматики без демонтажа всей горелки.
• Соответствие промышленным требованиям — IP54 и защита электрических цепей для надёжной работы в котельных.

Рекомендуется проводить регламентное обслуживание: проверка состояния форсунок и электродов, тестирование датчика пламени и реле давления, контроль трансформатора розжига и сервисных настроек топочного автомата. При подборе запасных частей используйте оригинальные узлы Riello для сохранения параметров горения и безопасности.
