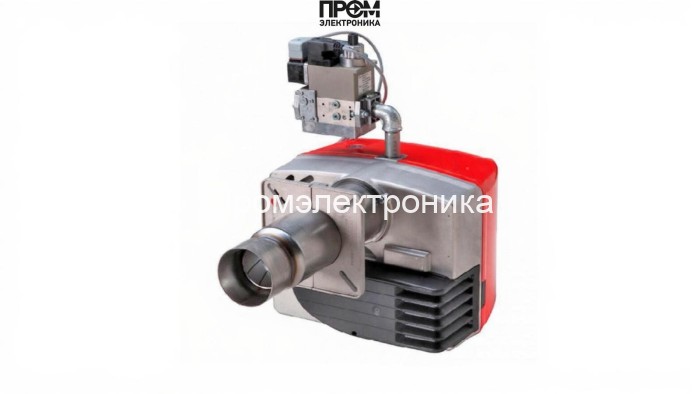

Газовая горелка CIB Unigas NG200 M-.PR.L.RU.A.1.25

Газовая горелка CIB Unigas NG200 M-.PR.L.RU.A.1.25 — техническое описание и конструктивные узлы

Техническая модификация CIB Unigas NG200 предназначена для стабильной работы на природном газе с прогрессивной модуляцией мощности. Модель реализует плавное управление подачей топлива и воздуха, что обеспечивает оптимизацию теплового режима котла при изменяющейся нагрузке. Конструктивно горелка сочетает компактность и доступность обслуживания, сохраняя промышленную надёжность при эксплуатации в диапазоне температур от -10 до +50 °C.

Ключевые эксплуатационные характеристики

• Диапазон мощности: 42–212.5 кВт — обеспечивает гибкость использования в водогрейных и паровых котлах среднего класса.
• Питание: 220 В, потребляемая мощность 480 Вт, электродвигатель 180 Вт.
• Удлинённая пламенная труба 270 мм — улучшенная стабильность факела и уменьшение локального перегрева топки.
• Класс защиты IP40 и рабочее противодавление -1…5 мбар; давление газовой рампы 0.62–14.85 мбар.

Состав и основные технические узлы

Конструкция горелки построена по модульному принципу, что упрощает диагностику и замену отдельных элементов. В состав входят следующие критические компоненты:

• Топливный насос — обеспечивает подачу и точное дозирование газа в рампу при заданном давлении и минимальных колебаниях расхода.
• Датчик пламени — оптический/ионный модуль контроля наличия факела, интегрированный в систему безопасности для моментального прерывания подачи топлива при пропадании пламени.
• Топочный автомат — программируемый контроллер управления последовательностью розжига, модуляции и защитных блокировок.
• Трансформатор розжига — высоковольтный узел для формирования стабильной искры при запуске, рассчитан на интенсивную эксплуатацию в промышленных циклах.
• Реле давления — механическое/электронное устройство контроля давления в газовой рампе и системе подачи, срабатывающее при выходе параметров за допустимые пределы.
• Форсунки — комплект сменных сопел для точного формирования газовоздушной смеси и адаптации к диапазону расхода 4.4–21 нм³/ч.
• Сервопривод — исполнительный механизм для плавного изменения положения заслонок и регулирования соотношения воздух/газ в режиме модуляции.
• Клапан — аварийный и рабочий газовые клапаны в рампе обеспечивают многоконтурную защиту от непреднамеренной подачи топлива.
• Электроды — воспламеняющие элементы, рассчитанные на стабильную работу в агрессивных условиях дымовой камеры.

Эксплуатация, обслуживание и SEO-ориентированные преимущества

• Регламентное ТО: проверка герметичности рампы, состояния электродов и форсунок, калибровка датчиков и реле давления.
• Модульная схема упрощает замену трансформатора розжига, серводвигателя и топливного насоса без демонтажа корпуса.
• Прогрессивная модуляция снижает расход газа и пиковые нагрузки, повышая КПД котла и уменьшая выбросы при частых циклах включения/выключения — ключевой аргумент для SEO-запросов 2026 (оптимизация расхода топлива, долговечность промышленной горелки, точная модуляция).

Данная техническая конфигурация делает CIB Unigas NG200 предпочтительным решением для промышленных и коммерческих котельных, где ценится предсказуемость работы, простота обслуживания и соответствие современным стандартам энергоэффективности.
