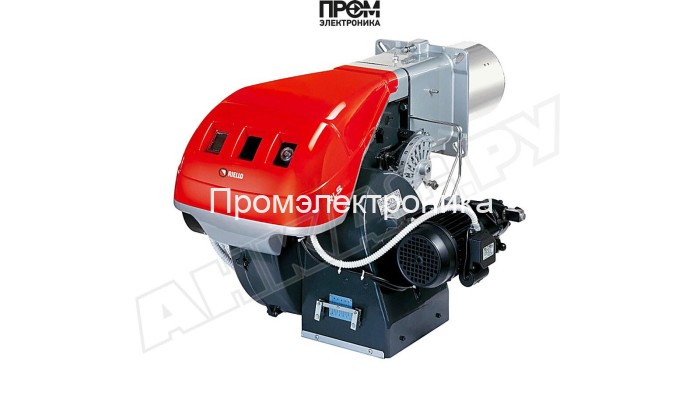

Газодизельная горелка Riello RLS 68/M MX TC — техническое описание и составные узлы

Riello RLS 68/M MX TC — комбинированная модулируемая горелка профессионального класса, предназначенная для водогрейных и паровых котлов средней и крупной мощности. Модель обеспечивает плавную модуляцию в диапазоне 200–860 кВт, совместима с магистральным газом и дизельным топливом, обладает высокой энергоэффективностью и расширенной системой безопасности для интеграции в современные котельные и системы автоматизации.

Ключевые конструктивные элементы

• Топливный насос — обеспечивает стабильную подачу дизельного топлива в узел форсунок с точной регулировкой расхода.
• Форсунки — специализированные распылители для качественного распыливания дизельного топлива и формирования стабильного факела.
• Датчик пламени — оптический/ионный сенсор контроля горения, реализует контролируемое отключение при отсутствии устойчивого пламени.
• Топочный автомат — электронный блок управления с алгоритмами модуляции, самодиагностикой и интерфейсом для внешней автоматики.
• Трансформатор розжига — высоковольтный узел для инициации искры на электродах при старте горелки.
• Электроды — формируют искровой разряд и контролируют устойчивость пламени в сочетании с системой контроля пламени.
• Реле давления — обеспечивает контроль и защиту по топливному давлению, предотвращая работу при отклонениях от нормы.
• Сервопривод — модулирующий приво́д заслонок/клапанов для точного управления воздушно‑топливной смесью.
• Клапан (газовый/топливный) — многопозиционный управляющий элемент, реализующий подачу/перекрытие топлива и интеграцию с газовой рампой.

Технические преимущества и параметры

• Диапазон мощности: 200–860 кВт — широкая модуляция позволяет оптимизировать КПД при частичных нагрузках.
• Длина пламенной трубы 260 мм, диаметр 189 мм — совместимость с типовыми фланцами котлов.
• Электропитание: 220/380 В, электродвигатель 1500 Вт, потребляемая мощность 2900 Вт.
• Расход топлива (дизель) 17–73 кг/ч, расход газа 27–100 нм³/ч — точная подстройка форсунок и привода.
• Защита IP40/IP44, рабочая температура 0…40 °C, вес 70 кг, габариты 110×69.1×55.5 см.

Интеграция и эксплуатация

Блок управления (топочный автомат) поддерживает дистанционную интеграцию с системами BMS и модернизированными SCADA‑модулями, обеспечивая телеметрию состояния датчиков и исполнительных узлов. При проектировании монтажа рекомендуется предусмотреть доступ к топливному насосу, трансформатору розжига и сервоприводу для оперативного обслуживания и замены расходных элементов.

Рекомендации по техобслуживанию

• Периодическая проверка датчика пламени и электродов — контроль искрообразования и стабильности пламени.
• Профилактика топливного насоса и чистка/замена форсунок каждые 3–12 месяцев в зависимости от качества топлива.
• Калибровка реле давления и проверка герметичности клапанов перед пуском в отопительный сезон.

Вывод

Riello RLS 68/M MX TC представляет собой надёжную, модульную платформу для современных котельных, где критичны точность модуляции, безопасность и простота интеграции. Комплектация с головой сгорания и опция установки газовой рампы дают проектировщикам и сервисным службам гибкость при настройке узла под конкретные требования объекта.
