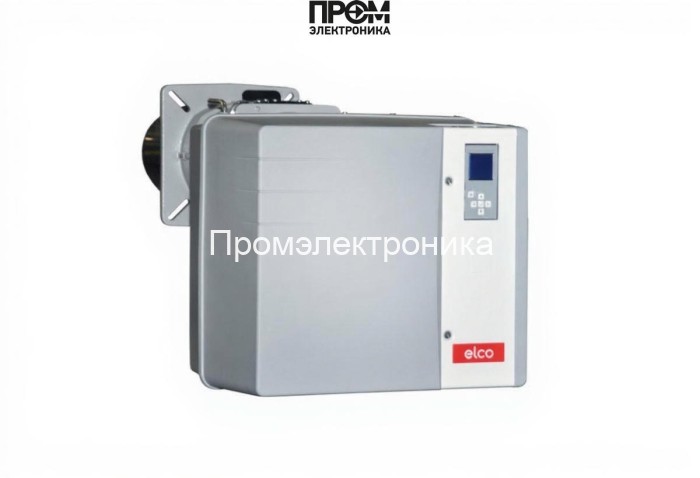

Газовая горелка Elco VG 6.1600 DP

Газовая горелка Elco VG 6.1600 DP — техническое описание и состав узлов

Elco VG 6.1600 DP — промышленная газовая горелка прогрессивного типа, разработанная для работы в котельных, парогенераторах и технологических установках с нагрузкой от 300 до 1600 кВт. Конструкция ориентирована на долговременную эксплуатацию, простоту обслуживания и точную модуляцию мощности с сохранением энергоэффективности и соблюдением требований EN 303 и DIN. Типичное питание — 220 В, электродвигатель вентилятора — 2200 Вт, потребляемая электрическая мощность системы — 2325 Вт; класс защиты электрощита — IP21.

Ключевые технические параметры

• Мощность: 300–1600 кВт — плавная модуляция под нагрузку.
• Электропитание: 220 В, номинальная потребляемая мощность: 2325 Вт.
• Электродвигатель вентилятора: 2200 Вт.
• Противодавление: 0–12 мбар; рабочая температура: от −20 до +60 °C.
• Уровень шума: 77.2 дБ; вес: 127 кг; габариты: 105 × 59.2 × 55.3 см.
• Страна бренда: Италия; корпус — литой алюминий с звукопоглощающим кожухом.

Состав основных узлов и компонентов

• Топливный насос — обеспечивает стабильную подачу газа в систему дозировки и поддерживает рабочее давление в форсунках.
• Датчик пламени — оптический/ионный сенсор для мгновенной детекции факела и предотвращения аварийных подач топлива.
• Топочный автомат (модуль управления) — микропроцессорная автоматика MDE2 с самодиагностикой, хранением параметров и сервисным интерфейсом.
• Трансформатор розжига — высоковольтный модуль для формирования искрового разряда при старте горелки.
• Реле давления — контролирует перепад и противодавление в топочной камере, блокирует пуск при превышениях.
• Форсунки — сменные распылители газа, обеспечивающие оптимальную геометрию струи и стабильность горения.
• Сервопривод — управляет воздушной заслонкой и демпфером для точного соотношения воздух/газ в режиме AGP.
• Клапан (термобарьерный и запорный) — многоуровневая защита от самопроизвольной подачи топлива.
• Электроды — искровые электроды для розжига и дополнительные электроды контроля пламени при необходимости.

Функциональные особенности и эксплуатационные преимущества

• Система пропорционального регулирования AGP поддерживает оптимальное соотношение газ/воздух на всех точках модуляции, снижая расход топлива и эмиссию.
• Микропроцессорный топочный автомат обеспечивает быстрый самоконтроль, хранение настроек и диагностические подсказки для сервис-инженера.
• Раздельный доступ к огневой голове, форсункам и датчикам упрощает плановое обслуживание и ускоряет замену расходников.
• Конструкция с шумопоглощающим кожухом и оптимизированным вентилятором минимизирует акустическое воздействие в машинном отделении.

Рекомендации по монтажу и обслуживанию

• Установка: фланцевое или рама‑крепление, обеспечить доступ к огневой голове и панелям автоматики.
• Пусконаладка: калибровка форсунок и сервопривода, настройка минимального режима, проверка работы датчика пламени и реле давления.
• Техническое обслуживание: регулярная проверка датчиков, очистка воздушных каналов, проверка состояния электродов и форсунок, смазка подшипников вентилятора.
• Рекомендуемые запчасти для склада: комплект форсунок, запасные датчики пламени и давления, фильтры, ремкомплект заслонки.

Elco VG 6.1600 DP проектируется как модульный комплекс узлов, где каждое устройство — насос, датчик, трансформатор или сервопривод — интегрировано в систему безопасности и управления для обеспечения стабильной, экономичной и безопасной работы на протяжении длительного срока эксплуатации.
