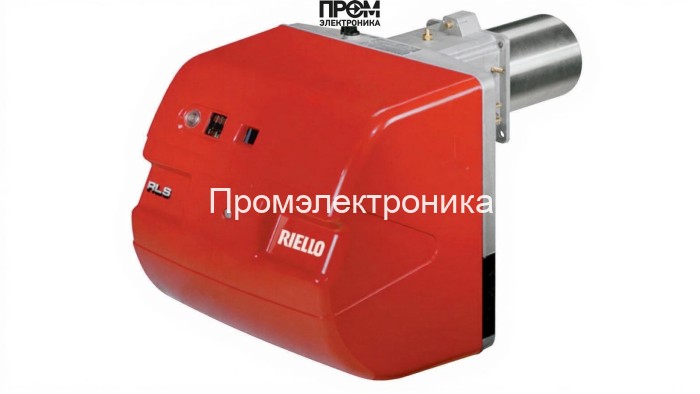

Газодизельная горелка Riello RLS 50 TC LP FS1 MB 410/2 — техническое описание

Техническая спецификация и эксплуатационные особенности комбинированной (газ/дизель) двухступенчатой горелки Riello RLS 50 TC LP FS1 с газовой рампой MB 410/2 предназначены для проектировщиков и сервисных инженерных служб. Устройство обеспечивает регулируемую тепловую мощность в диапазоне 145–581 кВт при надёжном автоматическом переключении топлива, что делает его оптимальным решением для промышленных паровых и водогрейных котлов средней и большой мощности.

Ключевые параметры

• Мощность: 145–581 кВт
• Режим: комбинированный (газ/дизель), двухступенчатый
• Расход дизеля: 24.5–49 кг/ч
• Расход газа: 15–58 нм³/ч
• Давление газовой рампы: 25.1–62.8 мбар
• Противодавление: 0–6.4 мбар
• Электропитание: 220/380 В, потребляемая мощность 1530 Вт
• Классы защиты: IP40 / IP44
• Габариты / вес: 78.1×47.6×47.4 см / 51 кг

Конструкция и состав: основные узлы

Конструкция горелки реализована по промышленной схеме с модульными узлами для упрощения сервисного обслуживания. В состав конструкции входят следующие ключевые детали:

• топливный насос — обеспечивает дозированную подачу дизельного топлива в форсунки;
• датчик пламени — контролирует наличие и стабильность горения, интегрируется с системным автоматом;
• топочный автомат (электронный блок FS1) — управляет ступенями мощности и последовательностью розжига/остановки;
• трансформатор розжига — формирует искру для надёжного поджига топлива при пуске;
• реле давления — обеспечивает защиту при нарушениях давления топлива или газа;
• форсунки — комплект сопел для дизельного режима с возможностью быстрой замены;
• сервопривод — механический привод регулировки заслонок и дозирования топлива;
• клапан — газовый/топливный запорный клапан для обеспечения безопасности;
• электроды — контрольные и розжиговые электроды в головке сгорания.

Эксплуатация и техническое обслуживание

• Монтаж и пусконаладочные работы — только сертифицированные специалисты; обязательна проверка давления газовой рампы и установки реле давления.
• Профилактика — ежемесячная проверка форсунок и электродов; ежегодная диагностика трансформатора розжига и замена фильтров топливной системы.
• Рекомендованный запас на объекте: комплект форсунок, ремкомплект уплотнений, запасной датчик пламени и реле давления.

Применение и преимущества

• Гибкая работа в условиях переменной доступности топлива: автоматическое переключение между газом и дизелем.
• Широкий диапазон мощности и высокая стабильность горения при противодавлении до 6.4 мбар.
• Модульность узлов упрощает техобслуживание и сокращает время простоя оборудования.
• Соответствие промышленным требованиям безопасности и электрозашиты, надежность итальянской сборки Riello.

Riello RLS 50 TC LP FS1 MB 410/2 рекомендуется для теплоцентралей, промышленных и пищевых производств, а также для резервных котельных, где важна оперативная и безопасная смена топлива с минимальными настройками на объекте.
