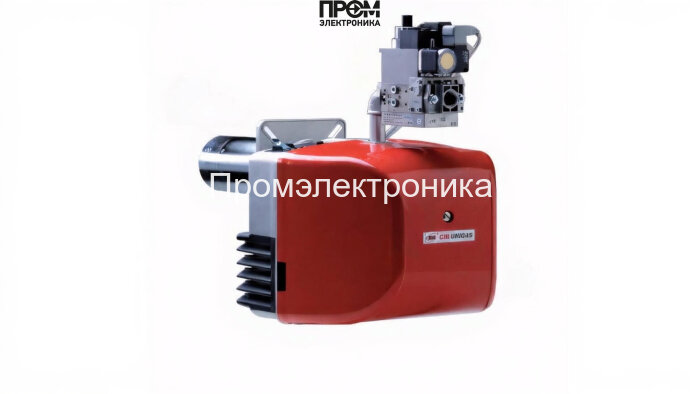

Газовая горелка CIB Unigas NG140 M-.TN.L.RU.A.0.20

Газовая горелка CIB Unigas NG140 — техническое описание и состав узлов

Предлагаемое техническое описание предназначено для инженеров и сервисных специалистов, работающих с отопительным и технологическим оборудованием. Горелка CIB Unigas NG140 спроектирована для надёжной длительной эксплуатации в котлах средней мощности (60–170 кВт). Конструкция ориентирована на простоту интеграции, точный контроль подачи топлива и обеспечение безопасности при эксплуатации в диапазоне рабочих давлений рампы 2.6–19 мбар и противодавления до 4 мбар.

Основные узлы и их функции

• Топливный насос — отвечает за стабильную подачу газа к рампе и обеспечивает необходимое давление на форсунки при изменении нагрузки.
• Газовая рампа и форсунки — распределяют газ по головке сгорания; конструкция форсунок гарантирует равномерное формирование факела в удлинённой пламенной трубе (270 мм).
• Клапаны — запорные и управляющие элементы, обеспечивающие аварийное перекрытие и модуляцию подачи топлива в соответствии с командой топочного автомата.
• Сервопривод — электромеханический исполнительный механизм, обеспечивающий синхронное управление положением клапанов при пуске, останове и регулировке.
• Датчик пламени — оптический/ионизационный контроллер наличия горения; формирует сигнал для топочного автомата и блокирует подачу топлива при отсутствии пламени.
• Топочный автомат — логический контроллер безопасного пуска и остановки горелки, управляет розжигом, проверкой датчиков и последовательностью клапанов.
• Трансформатор розжига и электроды — формируют высоковольтный импульс для инициирования искрового розжига; электроды расположены для стабильного воспламенения смеси.
• Реле давления — контроль уровня давления газа в системе; интегрируется в электросхему автоматики для защиты при перепадах или утечках.

Преимущества архитектуры и эксплуатационные особенности

• Модульная компоновка узлов упрощает обслуживание и замену компонентов без полной разборки горелки.
• Комбинация датчика пламени и топочного автомата обеспечивает двуступенчатую систему безопасности и минимизацию ложных срабатываний.
• Сервопривод и точные форсунки повышают стабильность горения и позволяют снизить расход газа до 6.4–18 нм³/ч при сохранении теплотехнических характеристик.

Рекомендации по установке и техобслуживанию

1. Монтаж и наладку выполнять квалифицированному персоналу в соответствии с инструкцией производителя и нормами газовой безопасности.
2. Проверять исправность датчика пламени, целостность электродов и трансформатора розжига перед каждым сезоном эксплуатации.
3. Раз в год проводить очистку форсунок и проверку герметичности клапанов и рампы; контролировать работу реле давления и сервопривода.

Техническое решение CIB Unigas NG140 сочетает надежность итальянской сборки с современными требованиями безопасности и энергоэффективности, что делает его удобным выбором для современных котельных и технологических установок.
