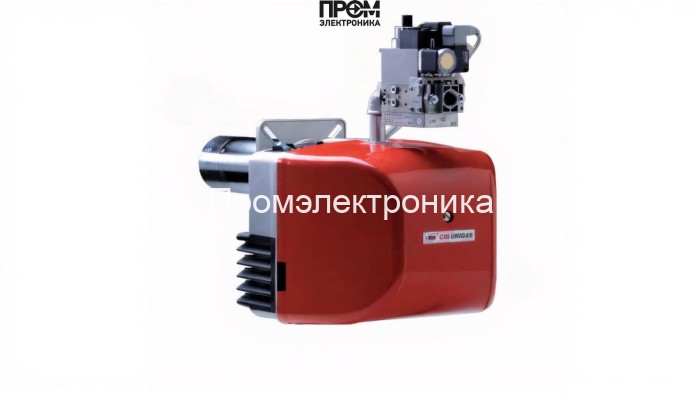

Газовая горелка CIB Unigas NG140 M-.TN.L.RU.A.0.25

Газовая горелка CIB Unigas NG140 — техническое описание

Техническая газовая горелка CIB Unigas NG140 предназначена для стабильной и экономичной работы на природном газе в диапазоне мощности 60–170 кВт. Конструкция адаптирована для промышленного применения: удлинённая пламенная труба 270 мм обеспечивает глубокое проникновение пламени в топочную камеру, фланцевое подключение DN 25 (Rp 1") гарантирует простоту монтажа и совместимость с широким классом котлов. Устройство рассчитано на эксплуатацию при температурах от -10 до +50 °C и соответствует требованиям надёжности для котельных и технологических установок.

Ключевые технические параметры

• Вид топлива: природный газ (метан).
• Диапазон мощности: 60–170 кВт.
• Расход газа: 6.4–18 нм³/ч при номинальной настройке.
• Длина пламенной трубы: 270 мм, исполнение — удлинённая.
• Питание: 220 В; электродвигатель 180 Вт; потребляемая мощность 480 Вт.
• Давление рампы: 2–15 мбар; противодавление в топке: от -1 до 4 мбар.
• Габариты: 66×37.4×56.5 см; вес: 18 кг; класс защиты электроузлов IP40.

Состав и основные узлы горелки

Модель NG140 реализована по каноничной модульной схеме. В техническом описании отдельно выделены функциональные блоки, отвечающие за подачу топлива, формирование факела, розжиг и безопасность.

• топливный насос — обеспечивает стабильную подачу газа в рампу и поддержание заданного давления;
• датчик пламени — фиксирует присутствие факела и блокирует подачу при погасании;
• топочный автомат — системный контроллер управления последовательностью розжига и защитой;
• трансформатор розжига — генерирует высоковольтный импульс для работы электродов;
• реле давления — контролирует давление в газовой рампе и обеспечивает аварийное отключение;
• форсунки — формируют струю газа для оптимального смесеобразования с воздухом;
• серво‑привод (сервопривод) — выполняет тонкую регулировку открытия клапанов при пуске/останове;
• клапан(ы) — запорные и регулировочные элементы газовой рампы;
• электроды — элемент розжига и контроля искры для надёжного старта.

Эксплуатация и обслуживание

• Рекомендуется плановая проверка состояния форсунок, электродов и пламенной трубы не реже 1 раза в год.
• Проверять и при необходимости регулировать давление рампы (2–15 мбар) и противодавление в топке (-1–4 мбар) при монтаже.
• Контролировать состояние сервопривода и реле давления; при признаках износа заменять комплектующие в соответствии с рекомендациями производителя.
• Поддерживать чистоту головы сгорания и доступность вентиляционных зазоров согласно монтажной инструкции.

Применение и интеграция

Горелка NG140 оптимальна для средних котлов водогрейного и парового типа, блочно-модульных котельных и технологических установок, где требуется одноступенчатое управление и высокая стабильность пламени. Особенности конструкции упрощают модернизацию существующих агрегатов и интеграцию в современные системы автоматизации.
