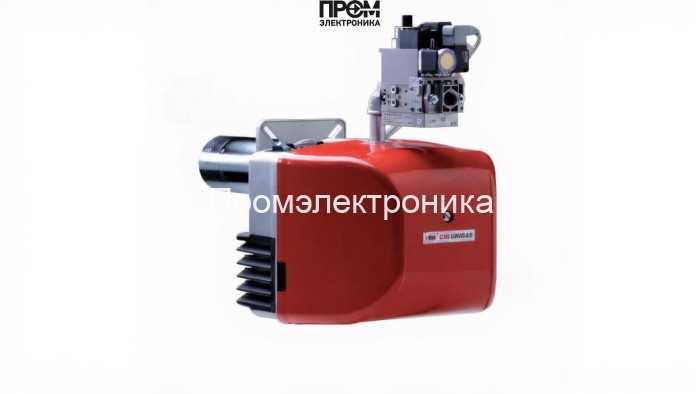

Газовая горелка CIB Unigas NG140 M-.TN.L.RU.A.1.20

Газовая горелка CIB Unigas NG140 M-.TN.L.RU.A.1.20 — техническое описание и состав узлов

Короткое техническое описание: одноступенчатая газовая горелка CIB Unigas NG140 предназначена для стабильного сжигания природного газа (метан) в котельных и теплотехнических установках мощностью 60–170 кВт. Конструкция ориентирована на надёжность, сервисопригодность и безопасность эксплуатируемого оборудования. Корпус и узлы разработаны с учётом требований промышленной эксплуатации: питание 220 В, номинальный диаметр подключения DN 20, удлинённая пламенная труба 270 мм, класс защиты IP40, масса 18 кг.

Ключевые технические параметры

• Мощность: 60–170 кВт
• Расход газа: 6.4–18 нм³/ч
• Давление газовой рампы: 2.6–19 мбар
• Противодавление в камере: от -1 до +4 мбар
• Питание: 220 В, электродвигатель 180 Вт, потребляемая мощность 480 Вт
• Тип соединения рампы: Rp 3/4", номинальный диаметр DN 20
• Длина пламенной трубы: 270 мм (удлинённая)
• Класс защиты: IP40, рабочая температура от -10 до +50 °C
• Вес и габариты: 18 кг; 66 × 37.4 × 53.7 см
• Производитель: CIB Unigas, Италия

Состав основных узлов и функциональных элементов

В конструкции горелки применены проверенные элементы, обеспечивающие корректный розжиг, подачу топлива и безопасность работы. В состав входят:

• Топливный насос / рампа подачи газа с регуляцией давления — обеспечивает стабильный расход 6.4–18 нм³/ч при заявленных давлениях.
• Датчик пламени — контролирует наличие пламени и обеспечивает отключение при погасании для предотвращения утечки газа.
• Топочный автомат (блок управления) — реализует логику розжига, контроля пламени и аварийного останова.
• Трансформатор розжига — формирует высоковольтный импульс для поджига газо‑воздушной смеси.
• Реле давления — контролирует давление рампы и предотвращает работу при выходе параметров за пределы нормы.
• Форсунки / горелочные сопла — обеспечивают оптимальное распыление и смешение топлива с воздухом.
• Сервопривод (регулятор заслонки) — управляет подачей воздуха для поддержания оптимального соотношения воздух/газ.
• Клапаны (включая два газовых клапана безопасности) — реализуют многоступенчатую защиту при утечках и отказах системы.
• Электроды розжига и контроля пламени — обеспечивают надёжный поджиг и обратную связь о горении.

Особенности эксплуатации и обслуживания

• Рекомендуется ежегодная проверка герметичности клапанов и целостности прокладок рампы.
• Очистка головы сгорания и пламенной трубы от нагара — критична для сохранения параметров расхода и распределения тепла.
• Проверка работы датчика пламени, трансформатора розжига и блока управления перед пусконаладочными работами.
• Установка в закрытых, защищённых от влаги помещениях — требования класса IP40.
• Соблюдение давления на рампе и противодавления гарантирует стабильность горения и ресурс форсунок.

Горелка CIB Unigas NG140 — оптимальный выбор для инженеров и сервисных служб, которым необходима проверенная одноступенчатая конструкция с набором стандартных защитных элементов и удобством обслуживания. Комплектность и технические параметры позволяют интегрировать изделие в водогрейные и паровые котлы средней мощности, промышленные теплогенераторы и технологические печи.
