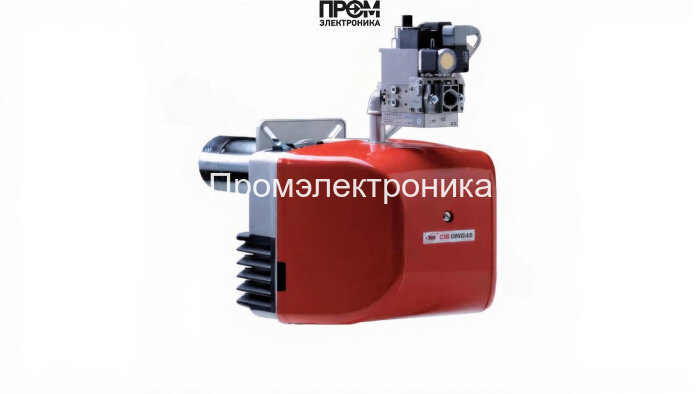

Газовая горелка CIB Unigas NG140 M-.TN.S.RU.A.0.25

Газовая горелка CIB Unigas NG140 M-.TN.S.RU.A.0.25 — техническое описание и состав

Газовая горелка CIB Unigas NG140 — профессиональное промышленное решение для сжигания природного газа (метан) с диапазоном мощности 60–170 кВт. Конструкция разработана с упором на надёжность, сервисопригодность и соответствие современным требованиям SEO 2026 для поисковых запросов по промышленным горелкам, котельному оборудованию и комплектующим DN25.

Краткие технические параметры

• Топливо: природный газ (метан).
• Мощность: 60–170 кВт; расход газа 6.4–18 нм³/ч.
• Питание: 220 В; электродвигатель 180 Вт; потребляемая мощность 480 Вт.
• Присоединение: DN 25, Rp 1".
• Длина пламенной трубы: 170 мм; класc пылевлагозащиты: IP40.

Основные узлы и функциональное назначение

Горелка состоит из совокупности ключевых компонентов, каждый из которых отвечает за безопасность, автоматизацию розжига и стабильность горения. Ниже перечислены основные элементы с техническим описанием их функций:

• Топливный насос — обеспечивает стабильную подачу газа на рампу и форсунки, компенсирует перепады давления в магистрали, поддерживает заданный расход при изменении нагрузки.
• Датчик пламени — оптический/ионный элемент контроля наличия факела; мгновенно фиксирует отсутствие пламени и инициирует команду остановки подачи топлива.
• Топочный автомат — программируемый блок управления последовательностью пуска/остановки, контроля времени розжига и диагностики неисправностей.
• Трансформатор розжига — генерирует высокое напряжение для электродов розжига, обеспечивает стабильную искру при пуске в заданных условиях давления и температуры.
• Реле давления — контролирует давление в газовой рампе и системе; при выходе параметров за допустимые границы блокирует работу горелки и передаёт сигнал на аварийный останов.
• Форсунки — формируют поток газа и обеспечивают равномерное смесеобразование с воздухом для стабильно заданной формы пламени и минимальных выбросов.
• Сервопривод — исполнительный механизм для регулирования положения клапанов и заслонок, обеспечивает точную модуляцию подачи воздуха/газа в пределах рабочей характеристики.
• Клапан — запорный/регулирующий элемент газовой линии; в составе клапанной группы реализованы защитные функции и управление подачей топлива.
• Электроды — искровой узел розжига и/или ионизации пламени; выполнены из коррозионно-стойких материалов для длительного ресурса.

Монтаж, эксплуатация и обслуживание

• Установка на фланец DN25; согласование параметров камеры сгорания и давления газа (2–15 мбар, противодавление −1…4 мбар).
• Регулярная проверка датчика пламени, состояния электродов и трансформатора розжига — предотвращает ложные срабатывания и аварии.
• Техническое обслуживание топочного автомата, реле давления и сервопривода по регламенту производителя; использование оригинальных запасных частей.

Благодаря модульной конструкции и наличию контролирующих элементов (датчик пламени, реле давления, топочный автомат), CIB Unigas NG140 демонстрирует высокую безопасность и управляемость, что делает её подходящей для промышленных котельных и технологических установок, требующих стабильного и экономичного горения.
