Elco

Газодизельная горелка Elco VGL 3.290 D

Все товары Elco →

Газодизельная горелка Elco VGL 3.290 D. Вид топлива: газовая/дизельная; Мощность горелки: от 95 до 290 кВт; Исполнение горелки: двухступенчатая.

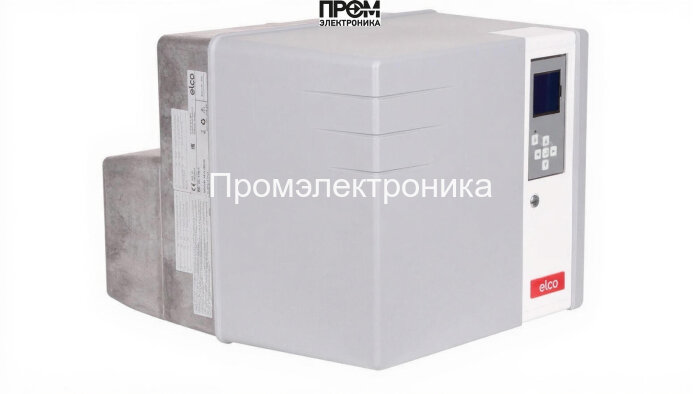

Газодизельная горелка Elco VGL 3.290 DУвеличить фото

Основные характеристики

Бренды
Elco
Вес
36 кг
Вид топлива
газовая/дизельная
Вид горелки
комбинированная
Мощность горелки
от 95 до 290 кВт
Класс пылевлагозащиты
IP41
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 95 до 290 кВт · от 0 до 3.3 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая/дизельная · двухступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без газовой рампы, без головы сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Комбинированные горелки →
01

Описание

Газодизельная горелка Elco VGL 3.290 D. Каталожные параметры этого исполнения: вид топлива: газовая/дизельная; мощность горелки: от 95 до 290 кВт; исполнение горелки: двухступенчатая; электропитание: 220 В; противодавление: от 0 до 3.3 мбар; комплектация: без газовой рампы, без головы сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без газовой рампы, без головы сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газодизельная горелка Elco VGL 3.290 D, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газодизельная горелка Elco VGL 3.290 D
Бренды
Elco
Вес
36 кг
Вид топлива
газовая/дизельная
Вид горелки
комбинированная
Мощность горелки
от 95 до 290 кВт
Класс пылевлагозащиты
IP41
Исполнение горелки
двухступенчатая
Электропитание
220 В
Комплектация
без газовой рампы, без головы сгорания
Электродвигатель
300 Вт
Потребляемая электрическая мощность
512 Вт
Страна бренда
Италия
Противодавление
от 0 до 3.3 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

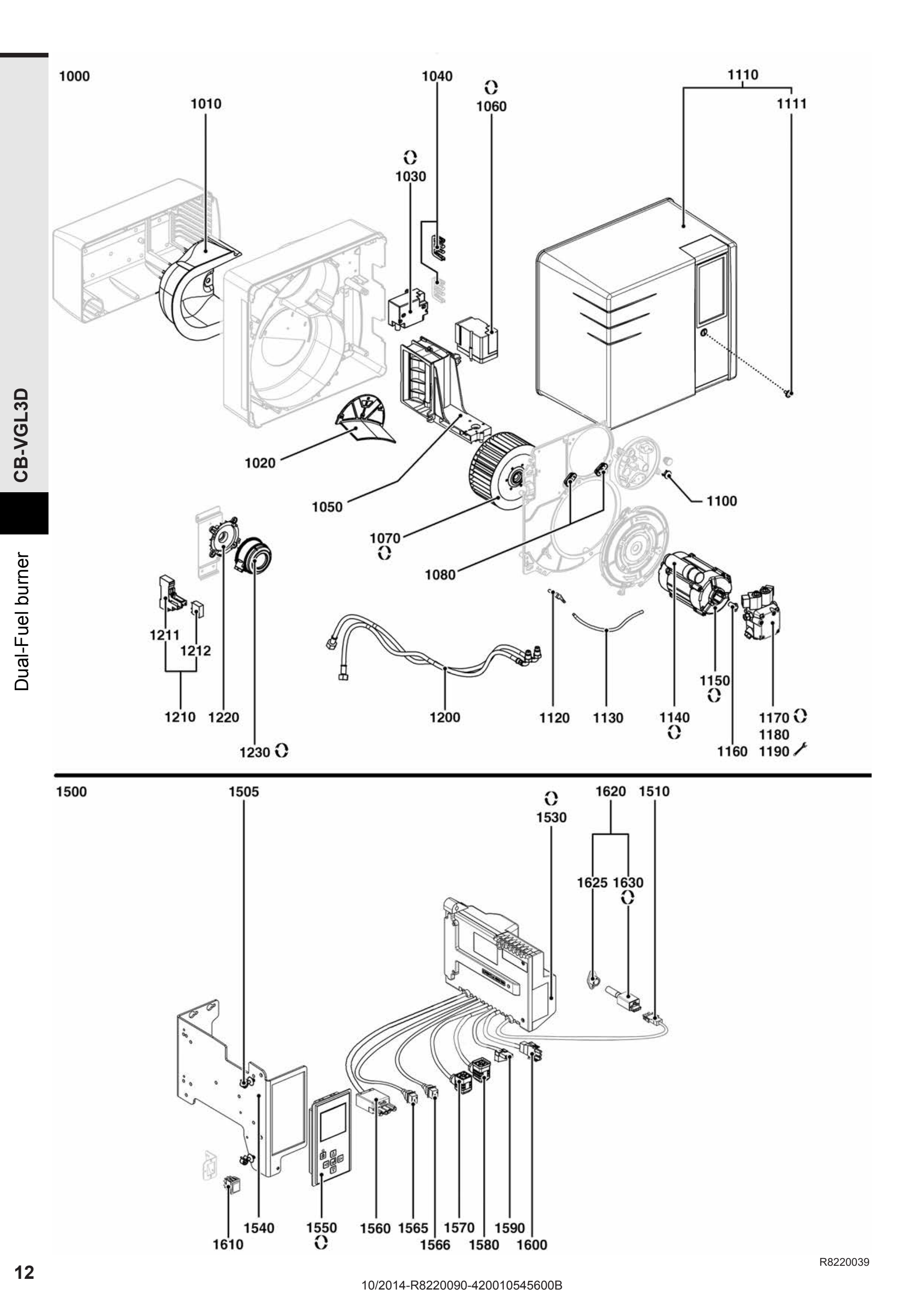

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газодизельная горелка Elco VGL 3.290 D
Открыть схему в полном размере ↗Документ 420010545600B · R8220090-02 - 06/10/2014 · страница 12

Запчасти на схеме

  1. Поз. 1010
    Звукоизоляция 209 x 201 мм

    Артикул: 65300518

    Период по каталогу: 03-2014 — конец периода не указан

  2. Поз. 1020
    Направляющая всасываемого воздуха для NC36, Vectron 3.360, черная

    Артикул: 65300525

    Период по каталогу: 03-2014 — конец периода не указан

  3. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 03-2014 — конец периода не указан

  4. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 03-2014 — конец периода не указан

  5. Поз. 1050
    Воздушная заслонка Elco C04

    Артикул: 65300514

    Период по каталогу: 03-2014 — конец периода не указан

  6. Поз. 1070
    Рабочее колесо вентилятора Elco Ø180 x 70 мм 13021143

    Артикул: 13021143

    Период по каталогу: 03-2014 — конец периода не указан

  7. Поз. 1080
    К-Т фиксаторов распорных кабельных D34X15/12 (3 PCS)/корпус Elco 65300517

    Артикул: 65300517

    Период по каталогу: 03-2014 — конец периода не указан

  8. Поз. 1100
    Смотровое стекло Elco Ø18/14 x 5 мм, 13007807

    Артикул: 13007807

    Период по каталогу: 03-2014 — конец периода не указан

  9. Поз. 1110
    Кожух горелки Elco V3, в комплекте

    Артикул: 65300622

    Период по каталогу: 03-2014 — конец периода не указан

  10. Поз. 1111
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 03-2014 — конец периода не указан

  11. Поз. 1120
    Штуцер отбора давления Elco 13016844

    Артикул: 13016844

    Период по каталогу: 03-2014 — конец периода не указан

  12. Поз. 1130
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 03-2014 — конец периода не указан

  13. Поз. 1140
    Конденсатор Ecoflam 8 мкФ в комплекте, 65300577

    Артикул: 65300577

    Исполнение: ACC

    Период по каталогу: 03-2014 — конец периода не указан

  14. Поз. 1140
    Конденсатор Elco 10 мкФ, 13012984

    Артикул: 13012984

    Исполнение: SIMEL

    Период по каталогу: 03-2014 — конец периода не указан

  15. Поз. 1150
    Электродвигатель Simel 41/T80-2M-300-32

    Артикул: 65300528

    Период по каталогу: 03-2014 — конец периода не указан

  16. Поз. 1160
    Сцепление электродвигателя SMEN Ø8 мм, 13018143

    Артикул: 13018143

    Период по каталогу: 03-2014 — конец периода не указан

  17. Поз. 1170
    Топливный насос Elco 13012002

    Артикул: 13012002

    Исполнение: AS

    Период по каталогу: 03-2014 — конец периода не указан

  18. Поз. 1180
    Электромагнитная катушка Elco 07 - 220-240VAC T80

    Артикул: 13010006

    Исполнение: AS

    Период по каталогу: 03-2014 — конец периода не указан

  19. Поз. 1190
    Ремкомплект насоса Elco 13010470

    Артикул: 13010470

    Исполнение: AS

    Период по каталогу: 03-2014 — конец периода не указан

  20. Поз. 1200
    Жидкотопливный шланг Elco G 1/4" - Rp 3/8" 13004833

    Артикул: 13004833

    Период по каталогу: 03-2014 — конец периода не указан

  21. Поз. 1210
    Реле FIN 40.52 230V 2 CONT.+база 55.35 Elco 13017722

    Артикул: 13017722

    Период по каталогу: 03-2014 — конец периода не указан

  22. Поз. 1211
    Держатель реле FIN 95,05 78,6X15,6X75 Elco 13017720

    Артикул: 13017720

    Период по каталогу: 03-2014 — конец периода не указан

  23. Поз. 1212
    Реле FIN 40.52 230V 2 контакта Elco 13017721

    Артикул: 13017721

    Период по каталогу: 03-2014 — конец периода не указан

  24. Поз. 1220
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 03-2014 — конец периода не указан

  25. Поз. 1505
    Фиксатор кабелей пластиковый клипсовый D10/6 (X.10) Elco 65300679

    Артикул: 65300679

    Период по каталогу: 03-2014 — конец периода не указан

  26. Поз. 1510
    Кабель датчика пламени Elco 400 мм, 65300210

    Артикул: 65300210

    Период по каталогу: 03-2014 — конец периода не указан

  27. Поз. 1530
    Блок управления TCG 211.00 Elco 65300880

    Артикул: 65300880

    Период по каталогу: 03-2014 — конец периода не указан

  28. Поз. 1540
    Держатель блока управления 205X246X93 90°-90° Elco 65300524

    Артикул: 65300524

    Период по каталогу: 03-2014 — конец периода не указан

  29. Поз. 1550
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 03-2014 — конец периода не указан

  30. Поз. 1560
    Кабель 2-й ступени 160 мм

    Артикул: 65300531

    Период по каталогу: 03-2014 — конец периода не указан

  31. Поз. 1565
    Разъём Elco 65301189

    Артикул: 65301189

    Период по каталогу: 03-2014 — конец периода не указан

  32. Поз. 1566
    Разъём Elco 65301190

    Артикул: 65301190

    Период по каталогу: 03-2014 — конец периода не указан

  33. Поз. 1570
    Кабель Elco 65301191

    Артикул: 65301191

    Период по каталогу: 03-2014 — конец периода не указан

  34. Поз. 1580
    Кабель с разъёмом газового клапана Elco 65301192

    Артикул: 65301192

    Период по каталогу: 03-2014 — конец периода не указан

  35. Поз. 1590
    Кабель питания трансформатора Danfoss 360 мм

    Артикул: 65300619

    Период по каталогу: 03-2014 — конец периода не указан

  36. Поз. 1600
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 03-2014 — конец периода не указан

  37. Поз. 1610
    Клавишный переключатель T125/55 (3х позиционный)

    Артикул: 13009683

    Период по каталогу: 03-2014 — конец периода не указан

  38. Поз. 1620
    Фотодатчик IRD 1020 BLU AXIAL EQ. Elco 13007158

    Артикул: 13007158

    Период по каталогу: 03-2014 — конец периода не указан

  39. Поз. 1625
    Фланец датчика пламени Elco M93

    Артикул: 13010461

    Период по каталогу: 03-2014 — конец периода не указан

  40. Поз. 1630
    Фотодатчик IRD 1020 AXIAL Elco 65300218

    Артикул: 65300218

    Период по каталогу: 03-2014 — конец периода не указан
