Дизельная горелка Elco VL 3.360 D

Все товары Elco →

Дизельная горелка Elco VL 3.360 D. Вид топлива: дизельная; Мощность горелки: от 170 до 360 кВт; Исполнение горелки: двухступенчатая.

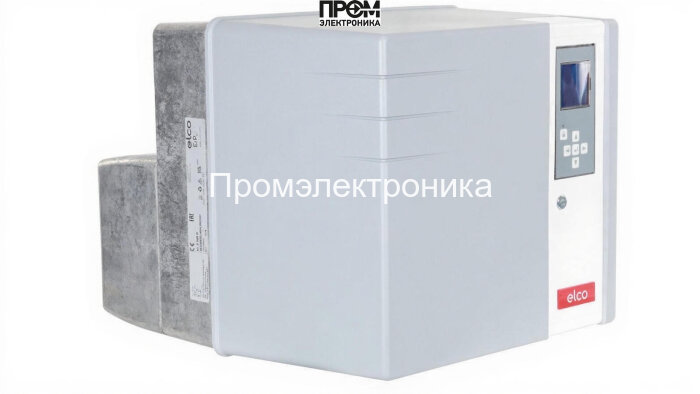

Дизельная горелка Elco VL 3.360 DУвеличить фото

Основные характеристики

Бренды
Elco
Вес
30 кг
Вид топлива
дизельная
Мощность горелки
от 170 до 360 кВт
Класс пылевлагозащиты
IP41
Исполнение горелки
двухступенчатая
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 170 до 360 кВт · от 0 до 4 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · двухступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без газовой рампы, без головы сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Elco VL 3.360 D. Каталожные параметры этого исполнения: вид топлива: дизельная; мощность горелки: от 170 до 360 кВт; исполнение горелки: двухступенчатая; электропитание: 220 В; противодавление: от 0 до 4 мбар; комплектация: без газовой рампы, без головы сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без газовой рампы, без головы сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Дизельная горелка Elco VL 3.360 D, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Дизельная горелка Elco VL 3.360 D
Бренды
Elco
Вес
30 кг
Вид топлива
дизельная
Мощность горелки
от 170 до 360 кВт
Класс пылевлагозащиты
IP41
Исполнение горелки
двухступенчатая
Электропитание
220 В
Комплектация
без газовой рампы, без головы сгорания
Расход топлива
14.5 - 30.3 кг/ч
Электродвигатель
300 Вт
Потребляемая электрическая мощность
540 Вт
Страна бренда
Италия
Противодавление
от 0 до 4 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

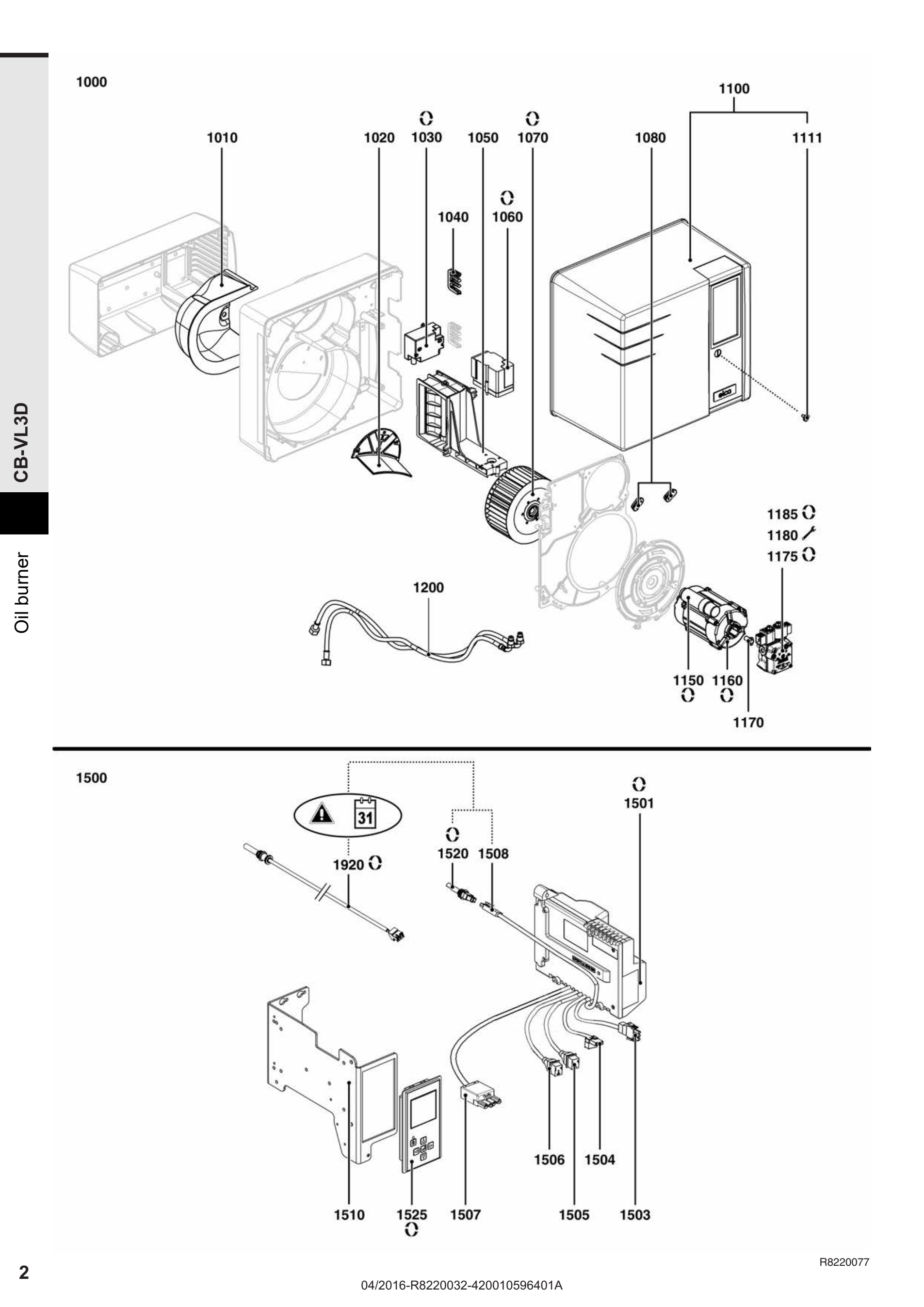

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Дизельная горелка Elco VL 3.360 D
Открыть схему в полном размере ↗Документ 420010596401A · R8220032-02 - 28/04/2016 · страница 2

Запчасти на схеме

  1. Поз. 1010
    Звукоизоляция 209 x 201 мм

    Артикул: 65300518

    Период по каталогу: 11-2010 — конец периода не указан

  2. Поз. 1020
    Направляющая всасываемого воздуха для NC36, Vectron 3.360, черная

    Артикул: 65300525

    Период по каталогу: 11-2010 — конец периода не указан

  3. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 11-2010 — конец периода не указан

  4. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 11-2010 — конец периода не указан

  5. Поз. 1050
    Воздушная заслонка Elco C04

    Артикул: 65300514

    Период по каталогу: 11-2010 — конец периода не указан

  6. Поз. 1070
    Рабочее колесо вентилятора Elco Ø180 x 70 мм 13021143

    Артикул: 13021143

    Период по каталогу: 11-2010 — конец периода не указан

  7. Поз. 1080
    К-Т фиксаторов распорных кабельных D34X15/12 (3 PCS)/корпус Elco 65300517

    Артикул: 65300517

    Период по каталогу: 11-2010 — конец периода не указан

  8. Поз. 1100
    Кожух горелки Elco V3, в комплекте

    Артикул: 65300622

    Период по каталогу: 11-2010 — конец периода не указан

  9. Поз. 1111
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 11-2010 — конец периода не указан

  10. Поз. 1150
    Конденсатор Ecoflam 8 мкФ в комплекте, 65300577

    Артикул: 65300577

    Период по каталогу: 11-2010 — конец периода не указан

  11. Поз. 1160
    Электродвигатель Simel 41/T80-2M-300-32

    Артикул: 65300528

    Период по каталогу: 11-2010 — конец периода не указан

  12. Поз. 1170
    Муфта привода электродвигатель-насос жидкотопливный D18/14,7/11X22 Elco 65074172

    Артикул: 65074172

    Период по каталогу: 11-2010 — конец периода не указан

  13. Поз. 1175
    Топливный насос Elco 13012002

    Артикул: 13012002

    Период по каталогу: 11-2010 — конец периода не указан

  14. Поз. 1180
    Ремкомплект насоса Elco 13010470

    Артикул: 13010470

    Период по каталогу: 11-2010 — конец периода не указан

  15. Поз. 1185
    Электромагнитная катушка Elco 07 - 220-240VAC T80

    Артикул: 13010006

    Период по каталогу: 11-2010 — конец периода не указан

  16. Поз. 1200
    Жидкотопливный шланг Elco G 1/4" - Rp 3/8" 13004833

    Артикул: 13004833

    Период по каталогу: 11-2010 — конец периода не указан

  17. Поз. 1501
    Блок управления TCH 211.00 Elco 65300878

    Артикул: 65300878

    Период по каталогу: 11-2010 — конец периода не указан

  18. Поз. 1503
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 11-2010 — конец периода не указан

  19. Поз. 1504
    Кабель питания трансформатора Danfoss 360 мм

    Артикул: 65300619

    Период по каталогу: 11-2010 — конец периода не указан

  20. Поз. 1505
    Кабель электропитания 420 мм

    Артикул: 13011090

    Период по каталогу: 11-2010 — конец периода не указан

  21. Поз. 1506
    Кабель электропитания 300 мм 65300530

    Артикул: 65300530

    Период по каталогу: 11-2010 — конец периода не указан

  22. Поз. 1507
    Кабель 2-й ступени 160 мм

    Артикул: 65300531

    Период по каталогу: 11-2010 — конец периода не указан

  23. Поз. 1508
    Кабель датчика пламени Satronic / Honeywell 360 мм

    Артикул: 13015251

    Исполнение: до 07/15

    Период по каталогу: 11-2010 — конец периода не указан

  24. Поз. 1510
    Держатель блока управления 205X246X93 90°-90° Elco 65300524

    Артикул: 65300524

    Период по каталогу: 11-2010 — конец периода не указан

  25. Поз. 1520
    Датчик пламени Elco 13009774

    Артикул: 13009774

    Исполнение: до 07/15

    Период по каталогу: 11-2010 — конец периода не указан

  26. Поз. 1525
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 11-2010 — конец периода не указан

  27. Поз. 1920
    Датчик пламени Elco QRB1A-A048B70B, 65326516

    Артикул: 65326516

    Исполнение: с 08/15

    Период по каталогу: 11-2010 — конец периода не указан
