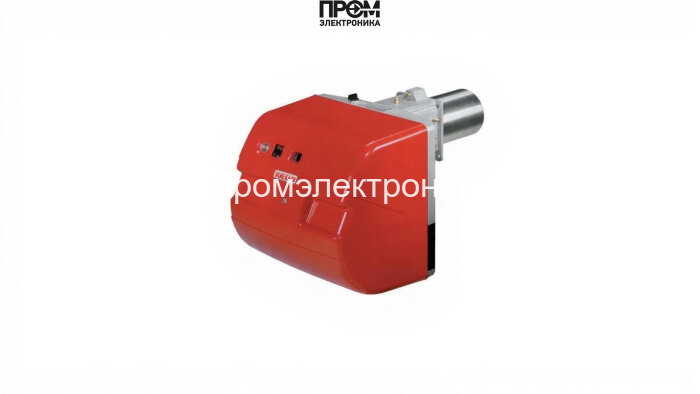

Газодизельная горелка Riello RLS 28 TC — техническое описание и состав узлов

Техническое описание предназначено для инженеров и сервисных специалистов. Газодизельная горелка Riello RLS 28 TC — комбинированная двухтопливная, двухступенчатая установка мощностью 100–325 кВт, спроектирована для надёжной эксплуатации в котельных средней мощности. В тексте сохранена терминология для SEO 2026: «газодизельная горелка Riello RLS 28 TC», «двухтопливная горелка», «комбинированная горелка для котлов» используются в контексте технических характеристик и эксплуатационных сценариев.

Ключевые характеристики

• Мощность: 100–325 кВт.
• Длина пламенной трубы: 191 мм; диаметр: 140 мм.
• Класс защиты: IP44 — защита от пыли и брызг.
• Электропитание: 220 В / 380 В; потребляемая мощность ≈ 530 Вт.
• Электродвигатель вентилятора: 250 Вт; уровень шума ≤68 дБ на макс. мощности.
• Расход дизеля: 13.7–27.4 кг/ч; противодавление в камере: 0–5.5 мбар.

Состав и монтажные узлы (основные детали)

Конструктивно горелка состоит из набора модулей, каждый из которых предназначен для точного управления подачей топлива и поддержания стабильного горения. В состав входят:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам, интегрирован с электроприводом; обладает защитой от обратного потока.
• Датчик пламени — оптический/ионный элемент для контроля наличия факела; быстрый сигнал аварии при потухании.
• Топочный автомат — логический модуль управления стадиями розжига, работы и остановки; реализует двухступенчатое управление мощности.
• Трансформатор розжига — вырабатывает напряжение для электродов розжига, обеспечивает стабильную искру при всех режимах.
• Реле давления — контролирует противодавление и защищает камеру сгорания от критических отклонений.
• Форсунки — распылители для дизельного топлива; подбираются по мощности и конфигурации ступеней, обеспечивают оптимальное распыление.
• Сервопривод (серводвигатель) воздушной заслонки — обеспечивает точную модуляцию подачи воздуха в зависимости от этапа горения.
• Клапан(ы) — электромагнитные запорные клапаны для топливных контуров; в газовом варианте — газовый мультиблок/рампа (опция).
• Электроды — заземлённые и искровые электроды для розжига и контроля пламени; выполнены из жаропрочных сплавов.

Эксплуатационные рекомендации и совместимость

• Монтаж и пуско-наладку выполнять сертифицированным персоналом с проверкой уплотнений и регулировкой форсунок по паспортным режимам.
• Регламент: ежемесячная визуальная проверка датчика пламени, форсунок и электрообвязки; ежегодное сервисное обслуживание топочного автомата и насоса.
• Совместимость: подходит для водогрейных и паровых котлов при соответствии тепловой нагрузки 100–325 кВт и контроле противодавления.

Горелка Riello RLS 28 TC — решение для объектов с требованием к надёжности и оперативному переходу между газом и дизелем, обеспечивающее контролируемое горение, простоту сервисного доступа и соответствие современным нормам выбросов.
