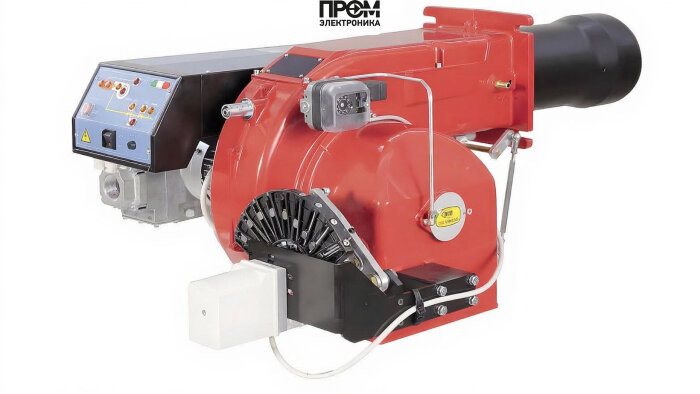

Газовая горелка CIB Unigas P65 M-.MD.L.RU.A.1.65

Газовая горелка CIB Unigas P65 M-.MD.L.RU.A.1.65 — техническое описание и состав узлов

Предлагаемая модель CIB Unigas P65 — промышленная газовая горелка прогрессивного типа, оптимизированная под энергоэффективные котельные решения 2026 года. Конструкция ориентирована на надёжную работу в диапазоне мощности 270–970 кВт и обеспечивает точную подачу топлива, стабильное горение и встроенные средства безопасности. В описании приведены ключевые характеристики, состав основных узлов и рекомендации по интеграции в существующие тепловые схемы.

Ключевые сведения

• Мощность: 270–970 кВт; номинальный диаметр: DN65;
• Длина пламенной трубы: 416 мм (удлинённая) — равномерное распределение тепла;
• Электропитание: 220/380 В; электродвигатель 1500 Вт; потребляемая мощность до 2000 Вт;
• Рабочий диапазон давления рампы: 3.8–15.7 мбар; противодавление: 0–8 мбар;
• Расход газа: 29–103 нм³/ч; класс защиты IP40; габариты 121.9×110.4×54.8 см; вес 80 кг.

Состав основных узлов и их функции

• Топливный насос — обеспечивает стабильную подачу газа на рампу, поддерживает требуемое давление при перепадах сетевого давления и минимизирует пульсации расхода.
• Форсунки (газовая рампа) — набор регулируемых сопел для точной настройки состава горелочной смеси; оптимизированы под диапазон 29–103 нм³/ч.
• Клапан — запорный и регулирующий элемент безопасности; при замене соблюдаются заводские допуски по герметичности и времени срабатывания.
• Электроды — система розжига и контроля ионизационного пламени; выполнены для стабильной работы в широком диапазоне температур.
• Трансформатор розжига — формирует высоковольтный импульс для инициирования искрового разряда; рассчитан на длительный ресурс и устойчивость к коротким перегрузкам.
• Датчик пламени — автоматический контроль наличия горения; интегрируется с блоком безопасности для быстрого отключения подачи при исчезновении пламени.
• Топочный автомат — программируемый контроллер управления последовательностью пуска/остановки, мониторинга и сигнализации; поддерживает современные протоколы интеграции в BMS.
• Реле давления — аварийная защита по давлению воздуха и топлива; обеспечивает отключение при выходе параметров за допустимые пределы.
• Сервопривод — исполнительный механизм для плавной регулировки заслонок и дросселей, позволяет реализовать прогрессивное управление мощностью с высокой повторяемостью.

Интеграция и эксплуатация

• Рекомендуется интегрировать с автоматикой котла через топочный автомат, предусмотрев каналы для датчика пламени и реле давления.
• Профилактика: проверка герметичности клапанов и рампы, чистка пламенной трубы и контроль состояния электродов не реже одного раза в сезон.
• Совместимость: адаптация к котлам DN65 без значительной модернизации топочной камеры; опция — дополнительный комплект из двух клапанов и блока контроля герметичности.

Модель CIB Unigas P65 сочетает в себе модульную сервисную архитектуру, современные средства контроля пламени и розжига и адаптацию под требования энергоэффективности и безопасности 2026 года. При подборе комплектации учитывайте параметры давления рампы и электрические требования для корректной интеграции в существующую систему управления.
