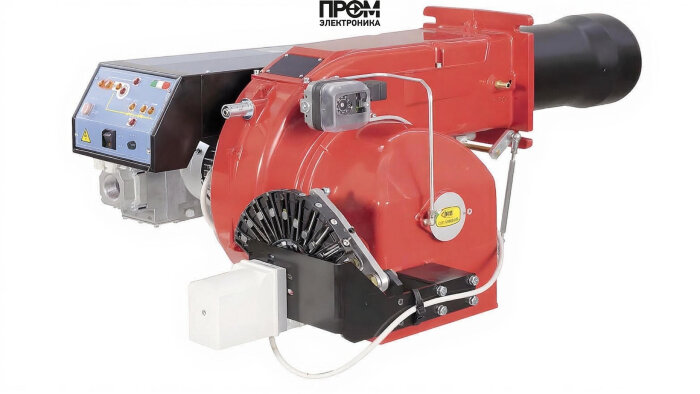

Газовая горелка CIB Unigas P65 M-.MD.L.RU.A.1.65.EA

Газовая горелка CIB Unigas P65 M-.MD.L.RU.A.1.65.EA — техническое описание и состав узлов

Предлагаемое техническое описание предназначено для специалистов по проектированию котельных и промышленных тепловых установок. Горелка CIB Unigas P65 — прогрессивная газовая система модуляции с диапазоном мощности 270–970 кВт, DN65 и удлинённой пламенной трубой 416 мм, разработанная для надёжной, экономичной и предсказуемой работы в составе водогрейных и паровых котлов.

Ключевые конструктивные узлы

• Топливный насос — обеспечивает стабильную подачу газа в рампу и поддерживает заданное давление в диапазоне 3.8–15.7 мбар; рассчитан на длительную непрерывную эксплуатацию.
• Датчик пламени — реагирует на наличие стабильного горения и передаёт сигнал в систему безопасности, обеспечивая быстрый останов при его потере.
• Топочный автомат (блок управления EA) — электронный контроллер модуляции, реализующий прогрессивный алгоритм регулирования подачи топлива и воздуха для оптимизации КПД и снижения выбросов.
• Трансформатор розжига — создаёт напряжение для искрового поджига электродов, обеспечивает надёжный запуск в широком диапазоне температур.
• Реле давления — контролирует противодавление и предотвращает работу при отклонениях за пределы допустимых 0–8 мбар, интегрируется в цепь аварийной остановки.
• Форсунки — винтовая/щелевого типа сопла, обеспечивают тонкую распылительную характеристику и равномерность смеси газ-воздух при различных режимах мощности.
• Сервопривод — высокоточный исполнительный механизм для регулирования заслонок и дозирования топлива, обеспечивает точную модуляцию при изменении нагрузки.
• Клапан — основная запорная арматура с электропневматическим или электромагнитным приводом, рассчитанная на рабочие давления рампы; интегрирован в систему предохранения.
• Электроды — заземлённые и импульсные электроды розжига и контроля искры, выполнены из коррозионно-стойких материалов для длительного ресурса.

Технические преимущества и эксплуатация

Комбинация перечисленных узлов обеспечивает быстрый запуск, стабильную работу при изменении нагрузок, точную модуляцию и высокий КПД установки. Конструкция рассчитана на питание 220/380 В и потребляемую мощность до 2000 Вт при допустимой рабочей температуре от -10 до +50 °C. Класс защиты IP40 требует установки в защищённых помещениях или в корпусных отсеках котла.

Рекомендации по монтажу и ТО

• Согласовать фланцевые размеры DN65 с монтажным фланцем котла перед установкой.
• Проверять состояние форсунок и чистоту рампы при каждом плановом ТО (рекомендуемо каждые 6 месяцев).
• Проверять работу датчика пламени, реле давления и сервоприводов после каждого нештатного события.
• Использовать оригинальные запасные части CIB Unigas для трансформатора розжига и клапанов во избежание сбоев в работе блока EA.

Горелка CIB Unigas P65 представляет собой комплексное решение для модернизации котлов и создания новых установок с приоритетом энергоэффективности и безопасности. Техническая композиция из топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапана и электродов обеспечивает предсказуемость работы и минимальные эксплуатационные риски, что особенно важно в условиях современных требований к экологии и экономичности.
