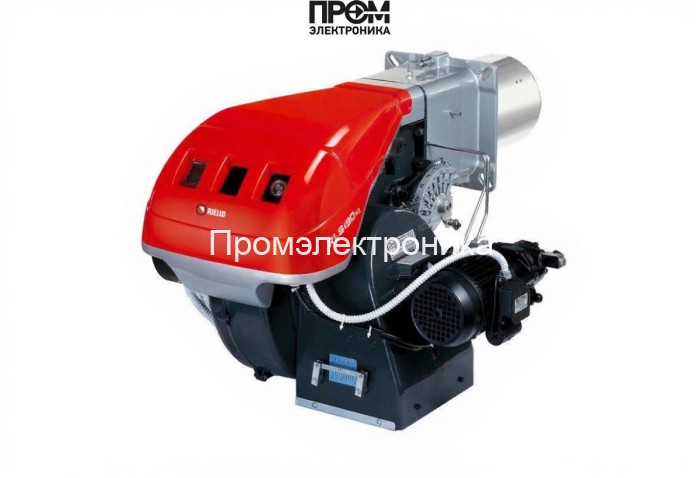

Газодизельная горелка Riello RLS 160/M MX TL — техническое описание

Предлагаемая комбинированная газодизельная горелка Riello RLS 160/M MX TL спроектирована для надёжной и регулируемой подачи тепловой энергии в промышленных и коммунальных котельных. Конструкция ориентирована на длительную эксплуатацию при переменных режимах топлива и нагрузок: диапазон тепловой мощности 300–1840 кВт, расход дизельного топлива 25–155 кг/ч, расход газа 30–184 нм³/ч. Электродвигатель 4500 Вт и номинальное электропитание 220/380 В обеспечивают стабильную работу привода и вспомогательных узлов.

Ключевые характеристики

• Тип: комбинированная (газ/дизель), прогрессивное исполнение;
• Мощность: 300–1840 кВт;
• Длина пламенной трубы: 503 мм (удлинённая);
• Противодавление: 0–11 мбар;
• Класс защиты: IP44;
• Потребляемая электрическая мощность: до 6000 Вт.

Составные узлы и функциональные элементы

Модульная архитектура горелки упрощает доступ к обслуживанию и заменяемости компонентов. В описании ниже перечислены основные элементы, формирующие рабочий цикл устройства:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива в форсунки, выдерживает пиковые перепады давления;
• Форсунки — формируют и распыляют струю топлива с точной дозировкой для оптимального сгорания;
• Датчик пламени — отвечает за мгновенное обнаружение пламени и аварийную блокировку при его пропадании;
• Электроды и трансформатор розжига — электрическая цепь поджига гарантирует воспламенение при заданных условиях;
• Топочный автомат — контролирует режимы запуска, остановки и защитные алгоритмы согласно установленной логике;
• Реле давления — следит за давлением в камере и блокирует подачу при выходе параметров за допустимые пределы;
• Сервопривод и клапан — обеспечивают точную регулировку воздушно-топливной смеси и модуляцию мощности;

Эксплуатация и техобслуживание

• Регулярная проверка форсунок и состояния электродов — предотвращает ухудшение качества распыла и неполное сгорание;
• Контроль герметичности топливных магистралей и работоспособности топливного насоса — обязательная мера для безопасности;
• Проверка работы датчика пламени, трансформатора розжига и топочного автомата — гарантирует безопасный запуск и аварийную защиту;
• Периодическая диагностика реле давления и сервоприводов — поддерживает точность регулировки и минимизирует простои.

Вывод

Riello RLS 160/M MX TL — это инженерно выверенное решение для объектов с требованием к надёжности, широкой диапазонности мощности и возможности оперативного перехода между газом и дизелем. Модульность конструкции и набор ключевых компонентов (топливный насос, форсунки, датчик пламени, трансформатор розжига, топочный автомат, реле давления, сервопривод, клапан, электроды) обеспечивают простоту интеграции, обслуживания и высокую безопасность при эксплуатации в промышленных условиях.
