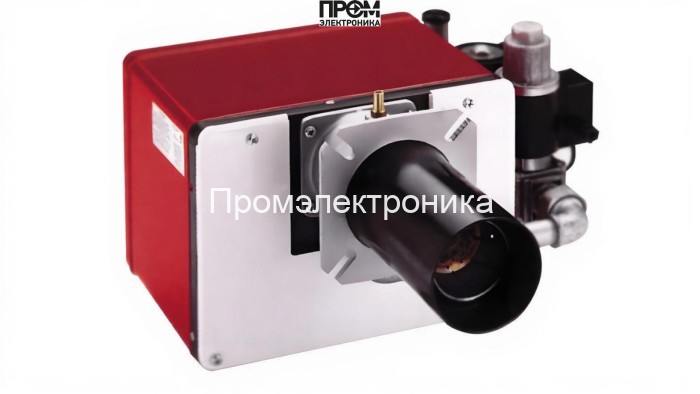

Газовая горелка CIB Unigas S18 M-.TN.S.RU.B.1.25

Газовая горелка CIB Unigas S18 M-.TN.S.RU.B.1.25 — техническое описание и состав

Представленная газовая горелка CIB Unigas S18 — промышленный модульный узел отопительного оборудования, оптимизированный для работы в диапазоне тепловых нагрузок 80–200 кВт. Конструкция учитывает требования по надёжности, обслуживаемости и соответствию современным нормам безопасности 2026 года. В описании собраны ключевые технические параметры и детальное перечисление основных компонентов, ответственных за подачу топлива, управление поджигом и контроль пламени.

Ключевые параметры

• Мощность: 80–200 кВт;
• Длина пламенной трубы: 205 мм;
• Расход газа: 2.8–7.1 нм³/ч;
• Давление на рампе: 2–11 мбар;
• Электропитание: 220 В, потребляемая мощность ≈ 400 Вт, двигатель 150 Вт;
• Класс защиты: IP40; вес: 24 кг; габариты: 55.5×34×25.5 см.

Состав и функция основных узлов

Горелка собрана из технологических блоков, каждый из которых выполняет специализированную функцию. Ниже — перечень основных деталей и их техническое назначение:

• Топливный насос — обеспечивает стабильную подачу газа на рампу и поддерживает рабочее давление в диапазоне 2–11 мбар при изменениях подачи;
• Датчик пламени — фиксирует наличие устойчивого горения и передаёт сигнал в систему безопасности для аварийного отключения;
• Топочный автомат — центральный контроллер последовательности запуска и остановки, реализует логику безопасности и мониторинга;
• Трансформатор розжига — формирует искровой разряд для надёжного поджига пилот‑пламени и основных форсунок;
• Реле давления — контролирует перепад и защиту от избыточного/недостаточного давления в газовой рампе;
• Форсунки — распределяют газ по головке сгорания, заданный расход 2.8–7.1 нм³/ч обеспечивается точным подбором сопел;
• Сервопривод — регулирует положения заслонок и дозировку воздуха/газа для поддержания оптимальной смеси;
• Клапан — запорная арматура с функцией быстрого перекрытия подачи топлива при срабатывании систем защиты;
• Электроды — элементы зажигания и контроля формы пламени, устойчивые к термическим и коррозионным нагрузкам.

Преимущества конструктивных решений

• Модульная компоновка обеспечивает быстрый демонтаж и замену узлов без полной разборки агрегата;
• Интеграция топочного автомата и реле давления повышает безопасность и сокращает время реакции при авариях;
• Сервопривод и точные форсунки гарантируют стабильный расход топлива и минимальные колебания тепловой мощности;
• Соответствие промышленным стандартам по электробезопасности и пылевлагозащите (IP40).

Рекомендации по эксплуатации и SEO‑акценты 2026

При монтаже и вводе в эксплуатацию горелки CIB Unigas S18 рекомендуется соблюдать периодичность проверок: визуальный осмотр газовой рампы ежемесячно, проверка электрических соединений и датчиков — не реже одного раза в 6 месяцев, чистка форсунок и пламенной трубы по регламенту. Для повышения долговечности узлов предпочтительно использование сертифицированных компонентов и настройка топочного автомата специалистами. Ключевые запросы для поиска и интеграции: «Газовая горелка CIB Unigas S18», «горелка 80–200 кВт», «модульная газовая горелка IP40».
