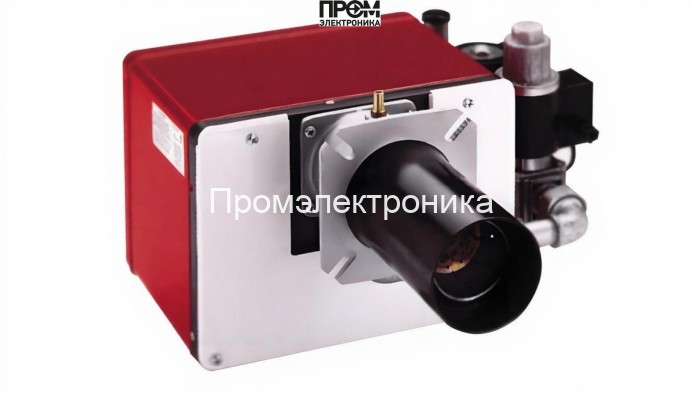

Газовая горелка CIB Unigas S18 M-.TN.L.RU.B.1.25

Газовая горелка CIB Unigas S18 M-.TN.L.RU.B.1.25 — техническое описание и состав узлов

Профессиональная газовая горелка CIB Unigas S18 M предназначена для промышленных котлов мощностью 80–200 кВт. Конструкция ориентирована на надёжность, простоту обслуживания и соответствие современным требованиям безопасности и энергоэффективности. Модель имеет удлинённую пламенную трубу 300 мм, одноступенчатое управление и электрическое питание 220 В, что делает её универсальным решением для водогрейных и паровых тепловых пунктов.

Ключевые узлы и их функции

• Топливный насос — обеспечивает стабильную подачу газа на рампу, компенсирует колебания сетевого давления и поддерживает заданный диапазон 2–11 мбар.
• Датчик пламени — контролирует наличие устойчивого факела, сигнализирует об аварийных состояниях и блокирует подачу топлива при затухании.
• Топочный автомат — интегрированный блок управления последовательностью розжига, контроля пламени и защитных таймеров; обеспечивает безопасный запуск и останов горелки.
• Трансформатор розжига — формирует высоковольтные импульсы для электрода розжига, гарантируя надёжное зажигание в любых эксплуатационных условиях.
• Реле давления — следит за противодавлением в топке (0–4 мбар), предотвращая работу при критических значениях и обеспечивая корректную горелочную характеристику.
• Форсунки — сменные топливные сопла, оптимизированные для диапазона расхода 2.8–7.1 нм³/ч; обеспечивают равномерное распыление и стабильное горение.
• Сервопривод — точный исполнительный механизм для регулирования заслонок и клапанов, реализующий управленческие команды блока автоматики.
• Клапан — аварийный запорный элемент на газовой рампе, блокирует подачу газа при отказе систем управления или при срабатывании защиты.
• Электроды — контрольные и зажигательные элементы, обеспечивающие искровой розжиг и мониторинг пламени в динамических режимах.

Технические параметры (в упрощённом виде)

• Мощность: 80–200 кВт
• Расход газа: 2.8–7.1 нм³/ч
• Давление газовой рампы: 2–11 мбар
• Противодавление в топке: 0–4 мбар
• Длина пламенной трубы: 300 мм
• Электропитание: 220 В, потребляемая мощность 400 Вт
• Электродвигатель вентилятора: 150 Вт
• Класс защиты: IP40
• Габариты: 65×34×25.5 см, вес 24 кг

Преимущества конструктивного решения

• Модульная компоновка упрощает модернизацию и сервис: замена форсунок, электродов или трансформатора розжига производится локально без демонтажа всего блока.
• Интегрированный топочный автомат и датчик пламени повышают уровень безопасности при непрерывной эксплуатации.
• Сервопривод и регулируемые клапаны обеспечивают стабильный режим горения и минимизируют выбросы при оптимальном сжигании топлива.
• Применение итальянских комплектующих гарантирует длительный срок службы и предсказуемую техническую поддержку.

Рекомендации по эксплуатации и обслуживанию

• Периодическая проверка и калибровка реле давления и регуляторов рампы — минимум раз в сезон.
• Контроль состояния форсунок и чистка пламенной трубы — по результатам анализа топлива, не реже одного раза в сезон.
• Проверка работоспособности датчика пламени, трансформатора розжига и электродов при каждом плановом обслуживании.
• Диагностика сервопривода и клапанов для предотвращения заеданий и утечек газа.

Горелка CIB Unigas S18 M представляет собой сбалансированное решение для промышленных котельных, где важны безопасность, стабильность пламени и простота обслуживания. Правильный подбор и своевременное техническое обслуживание ключевых узлов — топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапана и электродов — обеспечат высокую эксплуатационную надёжность и соответствие современным требованиям энергоэффективности.
