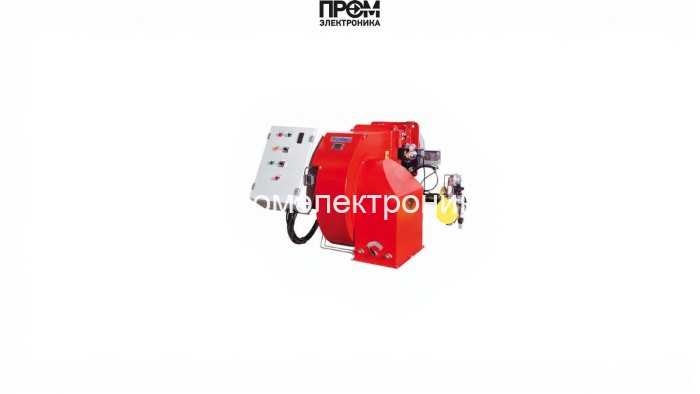

Газодизельная горелка Ecoflam MULTICALOR 500.1 PR TC

Техническое описание газодизельной горелки Ecoflam MULTICALOR 500.1 PR TC

Ecoflam MULTICALOR 500.1 PR TC — промышленная комбинированная газодизельная горелка, рассчитанная на нагрузку 1200–5000 кВт. Модель разработана для надёжной эксплуатации в котельных и технологических установках со строгими требованиями к безопасности и управлению процессом горения. Конструкция обеспечивает простое техобслуживание, гибкую настройку под разные типы топлива и адаптацию к камерам сгорания при длине пламенной трубы 355 мм.

Ключевые характеристики

• Тип: комбинированная газодизельная горелка;
• Диапазон мощности: 1200–5000 кВт;
• Питание: 220/380 В; электродвигатель 11 кВт, потребляемая мощность 13,5 кВт;
• Класс защиты щита управления: IP55;
• Расход топлива: 101–423 кг/ч (в зависимости от режима);
• Рабочая температура: −10…+60 °C; противодавление 0–18 мбар;
• Габариты и присоединения: 135.5×120×73 см, Rp 2" или фланцы DN 65–125.

Конструкция и состав — основные узлы

Горелка спроектирована как набор взаимосвязанных модулей для обеспечения точного управления подачей топлива, воздуха и контроля пламени. В состав системы входят следующие критические элементы:

• топливный насос — обеспечивает стабильную подачу жидкого топлива и точную дозировку при переходе с газа на дизель;
• датчик пламени — оптический/ионизационный контроль наличия стабильного факела для быстрого отключения при потухании;
• топочный автомат — центральный модуль безопасности и логики запуска/остановки горелки;
• трансформатор розжига — формирует высокое напряжение на электродах для надёжного воспламенения;
• реле давления — следит за избыточным/недостаточным давлением газа и инициирует аварийные блокировки;
• форсунки — сменные распылители для дизельного режима с точной геометрией факела;
• серводвигатель (сервопривод) — управляет заслонками и расходом воздуха для оптимального соотношения воздух/топливо;
• клапан (электромагнитный/шаровой) — сегментированный узел перекрытия подачи топлива при авариях;
• электроды — рабочие элементы для розжига и контроля искрового зазора.

Эксплуатация и SEO-оптимизированные рекомендации 2026

• Производите регулярную проверку герметичности газовой рампы и работу реле давления.
• Контролируйте состояние форсунок и электродов — своевременная замена повышает эффективность и снижает выбросы.
• Настройка сервопривода и топочного автомата позволяет оптимизировать цикл горения и снизить расход топлива.
• Для интеграции в автоматизированные системы рекомендуется вывод сигналов датчика пламени и реле давления на ПЛК.

Ecoflam MULTICALOR 500.1 PR TC — решение для эффективного, безопасного и контролируемого производства тепла в промышленных приложениях, обеспечивающее высокую надежность и простоту обслуживания.
