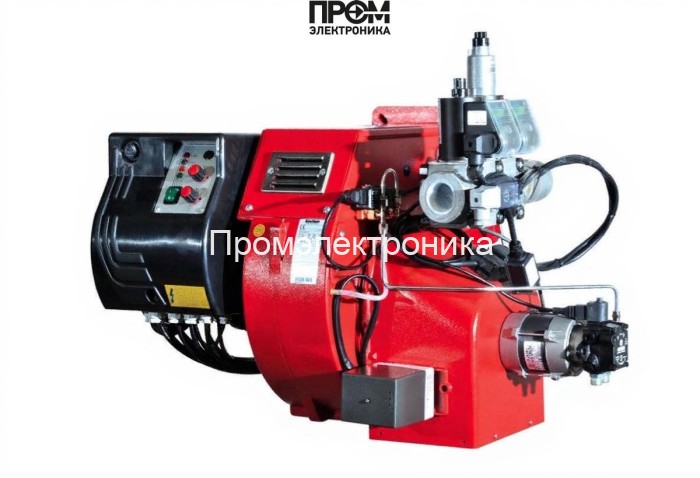

Газодизельная горелка Ecoflam MULTICALOR 100 PR-AB TL GN SR

Газодизельная горелка Ecoflam MULTICALOR 100 PR-AB TL GN SR — техническое описание

Модель: Ecoflam MULTICALOR 100 PR-AB TL GN SR (арт. 3142635). Комбинированная газодизельная горелка промышленного назначения, разработанная для надежной работы в режимах резервного и основного теплоснабжения. Соответствует европейским требованиям EN267 и EN676 по конструкции и безопасности, при типовой конфигурации обеспечивает класс эмиссии NOx: 2 (газ) / 1 (дизель).

Краткие технические характеристики

• Вид горелки: комбинированная (газ/дизель)
• Вид топлива: природный газ, пропан, дизельное топливо (вязкость до 1,5°E при 20°C)
• Мощность: от 200 до 1000 кВт
• Исполнение: прогрессивная
• Тип пламенной трубы: удлиненная, длина 395 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 1100 Вт
• Противодавление: от 0 до 8.5 мбар
• Габариты: 95×78×48.5 см
• Тип соединения: Rp 2" / Rp 1 1/2" / Rp 1 1/4"
• Комплектация: поставляется с головой сгорания; возможно дополнительное оборудование (дизельный насос, регулятор давления, газовая рампа)
• Бренд/страна: Ecoflam, Италия

Назначение и области применения

Ecoflam MULTICALOR 100 предназначена для эксплуатации в промышленных и коммунально‑бытовых котельных, технологических печах и службах горячего водоснабжения, где требуется надежная дву-топливная схема с возможностью быстрого переключения. Типичные примеры применения:

• резервирование газовой системы в котельных объектов ЖКХ и промышленных площадок;
• аварийное и периодическое теплогенерирование на производственных участках с возможностью работы на дизеле;
• поддержание технологической температуры в пищевой, химической и металлургической промышленности;
• автономные модульные котельные и блочно‑модульные решения.

Конструкция и состав горелки

Конструктивно горелка выполнена как моноблок с эргономичной панелью управления и звукопоглощающим кожухом. В состав входят:

• огневая (пламенная) голова регулируемой конструкции (удлиненная пламенная труба 395 мм) для точного позиционирования в топочной камере;
• высоконапорный вентилятор и электродвигатель 1100 Вт для обеспечения стабильного горения при большом сопротивлении топки;
• встроенный блок управления для автоматизации 2‑ступенчатых и плавно‑двухступенчатых режимов;
• отдельная газовая рампа с фильтром, электромагнитными клапанами и реле давления (легко присоединяемая к корпусу);
• топливное оборудование для дизеля: насос, регулятор давления, гибкие шланги;
• защитные элементы: корпус по стандарту IP55, воздушная заслонка с автоматическим закрытием при паузе/выключении.

Эксплуатация и обслуживание

Горелка рассчитана на работу в диапазоне температур окружающей среды -10…+60 °C в чистых, сухих помещениях с организованной вентиляцией. Рекомендации по эксплуатации и сервису:

1. регламентный осмотр элементов горелки и головки сгорания — не реже одного раза в сезон;
2. проверка и очистка газовой рампы, фильтров и форсунок при переходе между видами топлива;
3. контроль состояния вентилятора, подшипников и электропитания 220/380 В;
4. проверка герметичности соединений Rp 2"/Rp 1 1/2"/Rp 1 1/4" и корректность регулировки противодавления (0–8,5 мбар);
5. при эксплуатации на дизеле — проверка топливного насоса и регулятора давления по инструкциям производителя.

Быстрый доступ к деталям головки сгорания минимизирует время технического обслуживания и снижает простои.

Преимущества модели

• универсальность: две независимые системы сжигания в одном корпусе (газ/дизель) для бесперебойной теплоотдачи;
• высокая механическая точность позиционирования огневой головы — удобство монтажа в котлах разных конструкций;
• устойчивое пламя в топках с высоким сопротивлением благодаря высоконапорному вентилятору;
• возможность установки электронного регулятора мощности при работе на газе для экономии топлива;
• соответствие европейским стандартам безопасности и эмиссии.

Для каких котлов подходит

Рекомендуется для водогрейных и паровых котлов промышленного и коммунального назначения с возможностью установки удлинённой пламенной трубы и присоединения по резьбовым соединениям Rp 2"/Rp 1 1/2"/Rp 1 1/4". Подходит для котлов с повышенным сопротивлением топки и для блочных котельных мощностью от 200 до 1000 кВт.

Примеры реального использования

• котельная теплопредприятия: основная работа на газе, автоматическое переключение на дизель при падении давления газа для поддержания технологического процесса;
• завод по переработке пищевых продуктов: стабилизация температурных режимов в периоды пиковой нагрузки за счет плавного регулирования мощности;
• строительные площадки: временные модульные котельные с автономным дизельным резервом для работы на удаленных объектах.

FAQ — часто задаваемые вопросы

Как осуществляется переключение между газом и дизелем?

Стандартно переключение — ручное. По запросу устанавливается модуль автоматического переключения, срабатывающий от реле давления газа или таймера.

Какие требования к помещению установки?

Чистое, сухое помещение с температурой -10…+60 °C и качественной вентиляцией, отсутствие агрессивных паров и избыточной пыли.

Нужна ли адаптация для работы на пропане?

Для пропана может потребоваться перенастройка форсунок и регуляторов — выполняется в сервисном центре или при поставке по заказу.

Каков срок технического обслуживания?

Профилактические проверки — не реже одного раза в сезон; периодические замены фильтров и проверка регуляторов по интервалам, указанным в паспорте.

Можно ли установить электронный регулятор мощности?

Да, предусмотрена возможность установки электронного регулятора для плавного изменения мощности при работе на газе.
