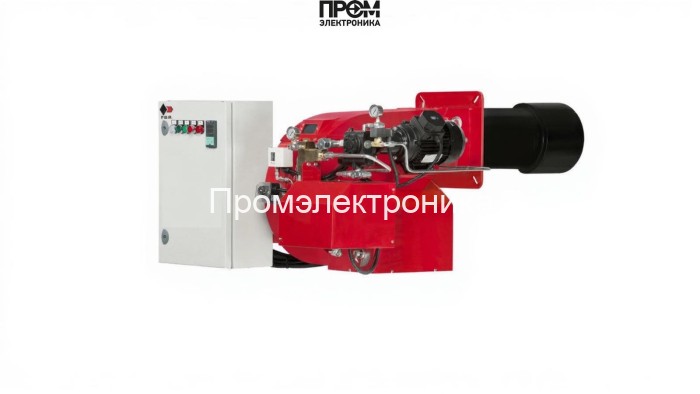

Дизельная горелка FBR FGP 350/M TL EL

Дизельная горелка FBR FGP 350/M TL EL — техническое описание и состав

Данная дизельная горелка FBR FGP 350/M TL EL разработана для промышленных котельных и технологических установок, где требуются высокая надёжность, широкий диапазон мощности и точный контроль горения. Конструктивно горелка исполнена по прогрессивной схеме с удлинённой пламенной трубой (535 мм), что обеспечивает стабильный очаг горения при противодавлении 0–18 мбар и эффективный теплообмен в глубоких топочных камерах. Спроектирована для работы при температуре от −15 до +40 °C, питание 220/380 В, электродвигатель 9000 Вт, класс защиты IP40.

Ключевые преимущества и технические параметры

• Мощность: 534–4151 кВт — охват среднего и крупного сегмента промышленных установок.
• Расход топлива: 49–350 кг/ч — адаптация под разные режимы нагрузки и экономичный режим работы.
• Удлинённая пламенная труба 535 мм — оптимизация зоны горения и снижение неполного сгорания.
• Потребляемая электроэнергия: до 12000 Вт, электродвигатель 9000 Вт — баланс производительности и энергоэффективности.
• Класс защиты IP40 — исполнение для закрытых котельных с возможностью дополнительной внешней защиты при уличной установке.

Конструктивные элементы и состав горелки

В техническом исполнении горелка включает проверенные узлы для обеспечения безопасной и стабильной работы. Основные детали, составляющие рабочую схему:

• Топливный насос — обеспечивает равномерную подачу дизельного топлива под заданным давлением, допускает регулировку расхода под различные режимы.
• Датчик пламени — обеспечивает надёжную детекцию факела, интегрируется с автоматикой безопасности и блокирует подачу топлива при пропадании пламени.
• Топочный автомат — программируемый модуль управления последовательностью розжига, контроля параметров и защитных блокировок.
• Трансформатор розжига — источник высокой напряжённости для надёжного образования искры на электродах при запальном цикле.
• Реле давления — контроль топливного/воздушного давления в системе, с аварийной фиксацией и сигнализацией при выходе параметров за допуск.
• Форсунки — высокоточные распылители топлива для формирования оптимальной факельной геометрии и полного сгорания.
• Сервопривод — обеспечивает точное позиционирование заслонок/клапанов и динамическую подстройку подачи воздуха или топлива.
• Клапан — запорные и предохранительные элементы в топливной магистрали, исключающие утечки и обеспечивающие безопасный останов.
• Электроды — элементы розжига и контроля пламени, выполнены с учётом ресурсных и эксплуатационных нагрузок.

Эксплуатация и обслуживание

Проектирование упрощает техобслуживание: модульная компоновка узлов позволяет быстро заменять форсунки, насос или датчики без демонтажа всей секции горелки. Рекомендуемый регламент включает проверку герметичности топливной магистрали, очистку электродов и головы сгорания каждые 500–1000 моточасов, тестирование трансформатора розжига и калибровку топливного насоса. Контроль уровня шума и вибраций обеспечивает долговременную работоспособность редукторов и подшипников электродвигателя.

SEO-ориентированный вывод

• Дизельная горелка FBR FGP 350/M TL EL — решение для промышленных котельных, тепловых пунктов и коммунальных объектов, требующих мощность 534–4151 кВт и стабильный расход 49–350 кг/ч.
• Преимущества: высокая надёжность, модульность обслуживания, энергоэффективность и адаптация к глубоким камерам за счёт удлинённой пламенной трубы.

Для подбора комплектации и рекомендаций по монтажу используйте технический паспорт производителя и обратитесь к специалистам по пусконаладке. Описание содержит основные эксплуатационные и конструктивные параметры, необходимые для проектирования и интеграции горелки в промышленную систему отопления.
