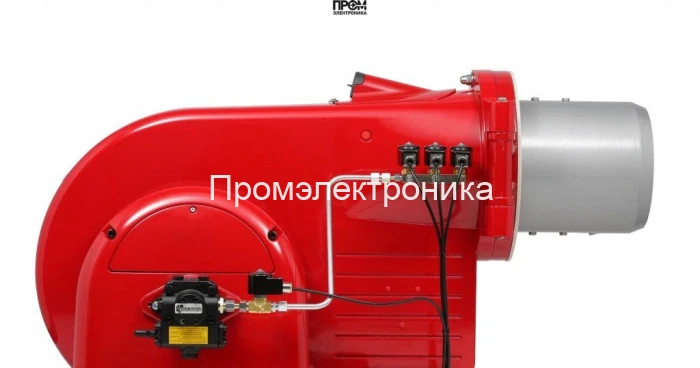

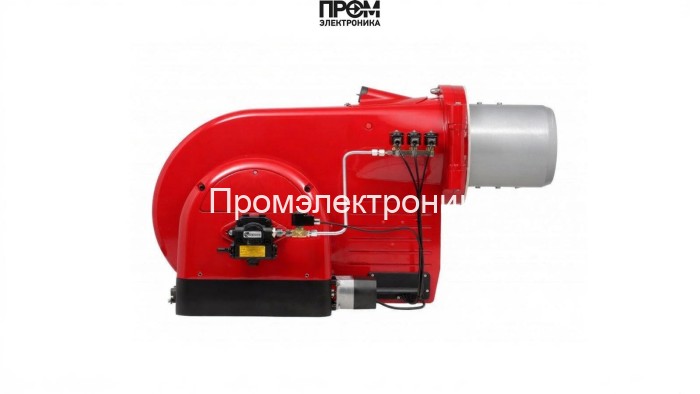

Дизельная горелка Weishaupt WM-L30/2-A R-3LN — техническое описание

Дизельная горелка Weishaupt WM-L30/2-A R-3LN разработана для промышленного теплогенерационного оборудования и обеспечивает надёжную модуляцию мощности в диапазоне 600–4500 кВт. Конструкция оптимизирована для работы на легком жидком топливе (EL) при вязкости до 6 мм²/с, соответствует требованиям LowNOx (класс III EN 267) и защищена по классу IP54. Описание составлено в техническом стиле и ориентировано на инженеров, монтажников и сервисные службы, при этом учтены современные принципы SEO 2026 года для быстрого индексирования по поисковым запросам «дизельная горелка Weishaupt», «модуляция мощности», «LowNOx» и «промышленные котлы».

Ключевые технические параметры

• Мощность: 600–4500 кВт; модуляция электронной установки обеспечивает плавное управление тепловой нагрузкой.
• Электропитание: 380 В (50 Гц); электродвигатель привода — 14 000 Вт.
• Длина пламенной трубы: 480 мм; стандартная конфигурация для фланцевого или резьбового присоединения (R 1 1/2" / R 2").
• Рабочий диапазон противодавления камеры сгорания: −2…20 мбар.
• Класс пылевлагозащиты: IP54; рабочая температура окружающей среды: −10…+40 °C.
• Масса и габариты: 217 кг; 164.6 × 116.6 × 73 см — учитывать при планировании монтажа и обслуживания.

Состав горелки — основные узлы и детали

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под необходимым давлением; рассчитан на непрерывную эксплуатацию и интеграцию с блоком управления.
• Датчик пламени (УФ-датчик) — контролирует наличие воспламенения; обеспечивает раннюю диагностику и защиту от потери пламени.
• Топочный автомат (блок управления) — цифровой менеджер горения W‑FM, реализует алгоритмы модуляции, автодиагностику и память ошибок.
• Трансформатор розжига — обеспечивает стабильные искровые параметры для надёжного поджига форсунок и электродов в любых режимах работы.
• Реле давления — контролирует давление топлива в системе; предотвращает запуск при аварийных значениях и сигнализирует в блок управления.
• Форсунки — прецизионные распылители топлива, обеспечивающие оптимальное распределение струи и эффективность сгорания в режиме LowNOx.
• Сервопривод — регулирует положение воздушной заслонки и смесительного узла для точного соотношения «топливо/воздух» при модуляции.
• Клапан (магнитный/электромагнитный) — последовательно управляет подачей топлива, реализует аварийное перекрытие и поддерживает требуемую герметичность трубопроводов.
• Электроды розжига — выдерживают высокие температурные и электрические нагрузки; обеспечивают надёжное воспламенение при пуске и перезапуске.

Функциональные особенности и эксплуатация

• Прогрессивная электронная модуляция исключает резкие изменения тепловой мощности, снижая тепловые напряжения котла и повышая экономичность.
• Система автодиагностики и защита от потери пламени минимизируют риск аварий и сокращают время простоя при обслуживании.
• Модульность конструкции позволяет оперативно заменить форсунки, насос или блок управления без демонтажа корпуса.
• Совместимость с шумоглушителем и возможностью адаптации под требования объектной интеграции (фланцы, датчики, интерфейсы).

Обслуживание и интеграция

• Рекомендуемый регламент: периодическая проверка насоса, форсунок, уплотнений и электрических соединений; ежегодная сертифицированная проверка блока управления и датчика пламени.
• При проектировании учесть доступ для сервисного обслуживания — люк корпуса открывается влево/вправо, концевой выключатель блокирует запуск при открытой двери.
• Система управления поддерживает интеграцию с внешними системами автоматики и допускает настройку под специфические режимы котла.

Weishaupt WM-L30/2-A R-3LN — инженерное решение для крупных котельных и производственных установок, обеспечивающее экономичность, экологичность и надёжность при соблюдении технического регламента монтажа и обслуживания.
