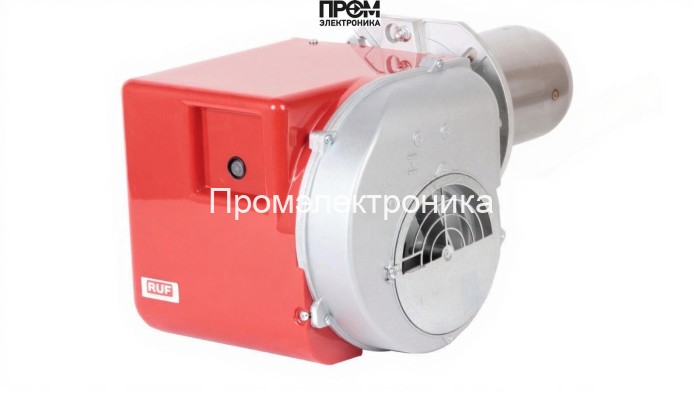

Дизельная горелка RUF RTL 20

Дизельная горелка RUF RTL 20 — техническое описание и компонентная архитектура

Техническое описание RUF RTL 20 ориентировано на инженерно-технических специалистов и сервисные бригады. Эта одноступенчатая дизельная горелка обеспечивает тепловую мощность в диапазоне 118–261 кВт при энергопотреблении 220 В и расходе топлива 10–22 кг/ч. Конструкция разработана для надёжной интеграции в котлы и теплогенераторы с противодавлением 0–4 мбар; масса устройства — 12 кг, типовая пламенная труба 250×125 мм.

Ключевые технические параметры

• Тип топлива: дизель по ГОСТ 305‑2013 (вязкость 4–12 сСт).
• Мощность: 118–261 кВт; одноступенчатое управление.
• Электропитание: 220 В, электродвигатель 200 Вт.
• Расход топлива: 10–22 кг/ч; заводская настройка насоса — давление 12 бар.
• Рабочие условия: температура 0…+40 °C, класс защиты IP40.

Основные составные узлы и функции (компонентная схема)

• Топливный насос — обеспечивает стабильную подачу и поддержание рабочего давления; настроен под точный расход и совместим с заводской форсункой.
• Форсунки — механические распылители для формирования мелкодисперсной струи топлива; критичны для экономичности и полноты сгорания.
• Клапан (электромагнитный) — аварийное перекрытие топливной магистрали при отказах или при срабатывании защитной логики.
• Датчик пламени (фотодатчик) — постоянный контроль наличия устойчивого горения; интегрирован с блоком автоматики для мгновенной блокировки при пропадании пламени.
• Топочный автомат (блок LOA24) — центр управления: управление розжигом, многократные попытки перезапуска, защита от постороннего света и индикация состояния.
• Трансформатор розжига — формирует искру для инициации горения; рассчитан на длительную эксплуатацию при стандартной нагрузке.
• Реле давления — контроль противодавления и блокировки при недопустимых перепадах, защищает топочную камеру и насосную систему.
• Сервопривод — управляет воздушной заслонкой и дозировкой воздуха для оптимального аэрозольного состава в камере сгорания.
• Электроды — рабочие элементы розжига и контроля искрообразования; служат критическим интерфейсом между трансформатором и факелом.

Эксплуатация, обслуживание и SEO‑акцент

• Рекомендуемый регламент: проверка форсунки и насоса каждые 1000 моточасов, сезонная проверка фильтров и качества топлива.
• Диагностика производится через индикацию LOA24 и при необходимости — удалённо через OCI400/ACS400.
• При монтаже соблюдать требования к заземлению, защите от пониженного напряжения и допустимым противодавлениям.

Дизельная горелка RUF RTL 20 — оптимизированное решение для коммерческих и промышленных котельных, где требуются высокая плотность тепловой мощности, простота сервисного обслуживания и надёжный комплект защитных механизмов. Для поиска и интеграции используйте ключевые запросы: «дизельная горелка RUF RTL 20», «горелка для котла 118‑261 кВт», «горелка RUF форсунка насос датчик пламени».
