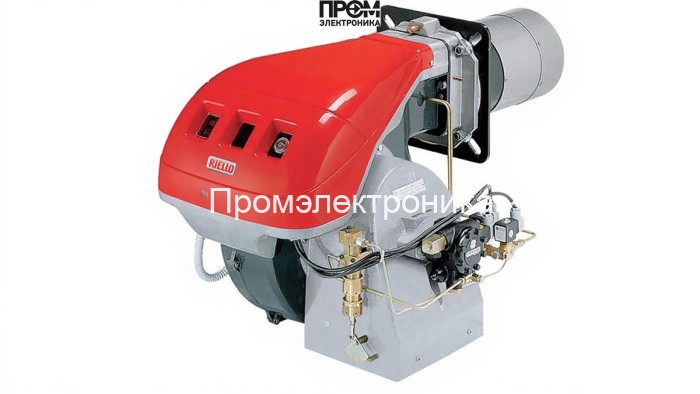

Дизельная горелка Riello RL 70 TC FS1 — техническое описание и состав узлов

Riello RL 70 TC FS1 — промышленная двухступенчатая дизельная горелка мощностью 255–830 кВт, спроектированная для стабильной эксплуатации в котельных средних и больших мощностей. Описание сфокусировано на конструктивных узлах, функциональных элементах и регламентных требованиях, что важно для инженеров по наладке и сервису в 2026 году при учёте современных требований к энергоэффективности и цифровой диагностике.

Ключевые компоненты и их назначение

• Топливный насос — обеспечивает дозирование и подачу дизельного топлива под заданным давлением; конструкция допускает подключение фильтров и предохранительных устройств.
• Форсунки — двухступенчатый форсунковый узел с точной распылительной характеристикой для оптимального смесеобразования и минимизации сажи.
• Трансформатор розжига — генерирует высоковольтный импульс для инициирования искры на электродах при пуске горелки.
• Электроды — обеспечивают надёжный розжиг топлива; расположение и зазор настроены заводом для стабильного воспламенения.
• Датчик пламени — оптический/ионный элемент контроля наличия пламени, интегрированный в систему безопасности блока управления.
• Топочный автомат (панель управления) — контролирует последовательность пуска, переключение ступеней, диагностику ошибок и интерфейс с внешними системами управления.
• Реле давления — контролирует давление воздуха/топлива, подключается в цепь остановов при выходе параметров за установленные пределы.
• Сервопривод — регулирует положение клапанов и заслонок при изменении нагрузки для поддержания оптимального соотношения воздух/топливо.
• Клапан (соленоидный/предохранительный) — блокирует подачу топлива при авариях и реализует быстродействующую запорную функцию в алгоритме безопасности.

Технические характеристики (кратко)

• Мощность: 255–830 кВт; расход: 21.5–70 кг/ч;
• Электропитание: 220/380 В; электродвигатель 1100 Вт; потребляемая мощность 1400 Вт;
• Противодавление: -1…9 мбар; класс защиты IP44; длина пламенной трубы 250 мм.

Эксплуатация и обслуживание

• Пусконаладка: проверка герметичности топливной магистрали, регулировка зазоров электродов и тестирование датчика пламени во всех режимах.
• Профилактика: регулярная очистка головы сгорания и форсунок, замена топливных фильтров, проверка состояния реле давления и трансформатора розжига.
• Диагностика: использование встроенных кодов ошибки топочного автомата и периодическая проверка сервоприводов и клапанов под нагрузкой.

Riello RL 70 TC FS1 соответствует требованиям надёжности и технологической гибкости, сочетая точную форсунковую подачу, систему розжига и многоуровневую защиту. Рекомендуется для водогрейных и паровых котлов, теплообменных аппаратов и технологических топок, где важны стабильность горения и оперативная диагностика.
