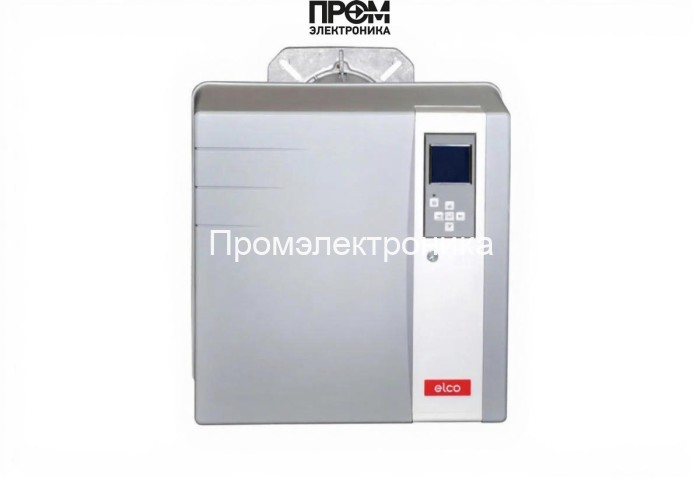

Газодизельная горелка Elco VGL 5.1000 M GT-S43 KN

Газодизельная горелка Elco VGL 5.1000 M GT-S43 KN — техническое описание и состав

Краткое техническое введение для инженеров и сервисных специалистов. Elco VGL 5.1000 M GT-S43 KN — комбинированная газодизельная горелка промышленного класса с рабочим диапазоном мощности 240–1000 кВт. Описание ориентировано на оперативную оценку пригодности для интеграции в паровые и водогрейные котельные, с акцентом на состав основных узлов и принципы их взаимодействия для обеспечения безопасной и энергоэффективной эксплуатации в 2026 году.

Ключевые конструктивные узлы

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при переходе в дизельный режим, встроенная система дозирования поддерживает точность расхода и предотвращает гидроудары.
• Датчик пламени — оптический/ионный контроль наличия факела, интеграция с защитной логикой обеспечивает немедленную остановку при потухании.
• Топочный автомат — модуль управления последовательностью включений и защит, реализует алгоритмы предвключения, розжига, контроля давления и блокировок.
• Трансформатор розжига — генерирует высоковольтный импульс для зажигания топлива через электроды, рассчитан на длительную цикличность включений.
• Реле давления — мониторинг пары/воздуха в топке и контроль противодавления; служит входом для защитных схем и автоматики.
• Форсунки — высокоточные распылители в головке сгорания для дизельного режима; конструкция обеспечивает стабильную эмульсию топлива с воздухом и минимальные эмиссии.
• Сервопривод — исполнительный механизм регулировки положения заслонок и клапанов, обеспечивает пропорциональную подачу воздуха и топлива в режиме модуляции.
• Клапан — запорные и регулирующие элементы на газовой рампе и линиях дизтоплива, с электромагнитной или пневмоприводной коммутацией для надежной блокировки подачи.
• Электроды — высоковольтные элементы розжига и ионизации, устойчивые к механическому износу и температурным нагрузкам.

Технические особенности и эксплуатация

• Комбинированная архитектура позволяет быстро переключаться между газовым и дизельным режимами без существенной переналадки топочной части.
• Короткая пламенная труба 220 мм и модульная голова сгорания оптимизированы для котлов с ограниченной длиной топки.
• Электропитание 220 В, мощность электродвигателя 1500 Вт, потребляемая мощность в пиковых режимах до 2200 Вт.
• Класс защиты IP41 — подходит для внутренних и защищённых наружных помещений при обязательном укрытии от прямого дождя.
• Диапазон давлений: газовая рампа 5–19 мбар, противодавление топки 0–9 мбар — критичные параметры при наладке и пусконаладочных работах.

Обслуживание и рекомендации по надежности

• Регулярная чистка форсунок и проверка состояния электродов продлевает ресурс модуля розжига и снижает риск нештатных остановов.
• Проверка топливного насоса и сервоприводов по регламенту обеспечивает точность дозирования и стабильность горения при переменной нагрузке.
• Контроль датчика пламени и реле давления — обязательная часть процедур безопасности; топочный автомат должен иметь актуальные прошивки и корректные параметры защиты.
• Использование оригинальных компонентов и соблюдение рекомендованных производителем настроек минимизирует выбросы и увеличивает КПД установки.

Данное техническое описание предназначено для быстрого принятия проектных решений и корректной постановки задач сервисной службе при интеграции Elco VGL 5.1000 M GT-S43 KN в современные котельные схемы. В тексте собраны основные конструктивные элементы и эксплуатационные рекомендации для обеспечения безопасности, энергоэффективности и долгосрочной надежности оборудования.
