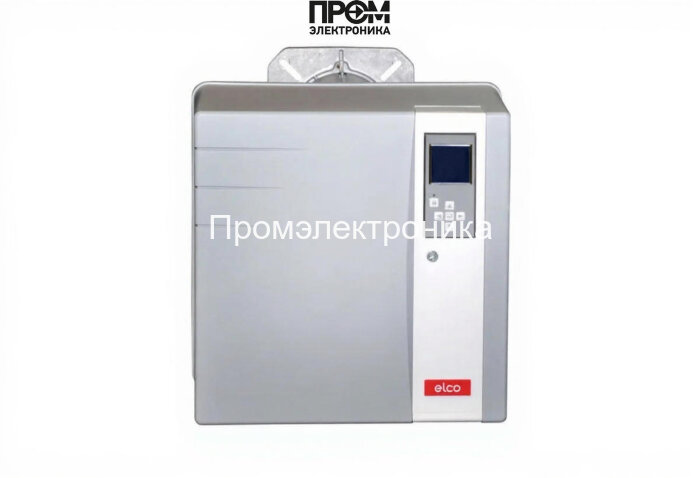

Газодизельная горелка Elco VGL 5.1000 M GT-S43 KM

Газодизельная горелка Elco VGL 5.1000 M GT-S43 KM — техническое описание и состав

Техническое описание предназначено для инженеров, проектировщиков и сервисных специалистов. Горелка Elco VGL 5.1000 M GT-S43 KM — комбинированное решение для сжигания газа и дизельного топлива в котельных установках средней и высокой мощности (240–1000 кВт). Модель разработана с акцентом на модульность, безопасность и точную модуляцию пламени в условиях промышленных нагрузок. В тексте отражены конструктивные элементы, эксплуатационные параметры и рекомендации по интеграции с котельным оборудованием для обеспечения SEO 2026: ключевые запросы «газодизельная горелка Elco», «комбинированная горелка 240–1000 кВт», «горелка VGL 5.1000» используются органично и технически корректно.

Ключевые технические параметры

• Диапазон мощности: 240–1000 кВт.
• Тип: комбинированная (газ/дизель).
• Длина пламенной трубы: 325 мм.
• Электропитание: 220 В, потребляемая мощность 2200 Вт.
• Электродвигатель вентилятора: 1500 Вт.
• Класс защиты: IP41. Температурный диапазон эксплуатации: −10…+60 °C.
• Подключение: тип соединения Rp 2".

Конструктивные узлы и состав горелки

Конструкция выполнена по модульной схеме, что упрощает обслуживание и замену функциональных блоков. Основные детали и узлы, формирующие рабочую цепочку горелки:

• Топливный насос — подача дизельного топлива в форсунки с регулировкой давления и производительности.
• Датчик пламени — штатный датчик контроля наличия пламени для безопасного выключения и блокировок.
• Топочный автомат — электронный блок управления поджига и модуляции горения, реализует алгоритмы безопасности и последовательности пуск/останов.
• Трансформатор розжига — высоковольтный узел для обеспечения стабильной искры на электроды при каждом старте.
• Реле давления — мониторинг и управление давлением топлива/газа, реализует защитные отключения при выходе параметров за пределы нормы.
• Форсунки — сменные распылители дизельного топлива с точной геометрией распыла для оптимального смесеобразования.
• Сервопривод — приводы регулировочных заслонок и газовой рампы для плавной модуляции тепловой мощности.
• Клапан — электромагнитные и шаровые клапаны в топливной и газовой магистрали для аварийного перекрытия.
• Электроды — контрольные и зажигательные электроды, выполненные из коррозионно-устойчивого сплава.

Эксплуатационные особенности и интеграция

• Применяется в системах с противодавлением 0–9 мбар и давлением на газовой рампе 5–19 мбар.
• Рекомендуется установка в теплоисточниках с фланцевым присоединением Rp 2" и пламенной трубой 325 мм или адаптацией монтажной части.
• Обслуживание включает проверку форсунок, калибровку датчика пламени и диагностику топочного автомата в рамках регламентных интервалов.
• Модульность позволяет быстро заменить топливный насос, трансформатор розжига или сервопривод без демонтажа основной рамы.

Вывод для проектировщиков

Elco VGL 5.1000 M GT-S43 KM — надёжная газодизельная горелка для промышленных и коммерческих котельных, сочетающая высокую мощность и гибкость топлива. При проектировании учитывать параметры модуляции, требования к дымоходу и доступ к узлам обслуживания. Для обеспечения долговременной и безопасной эксплуатации рекомендованы оригинальные комплектующие: форсунки, датчики пламени, реле давления и трансформатор розжига.
