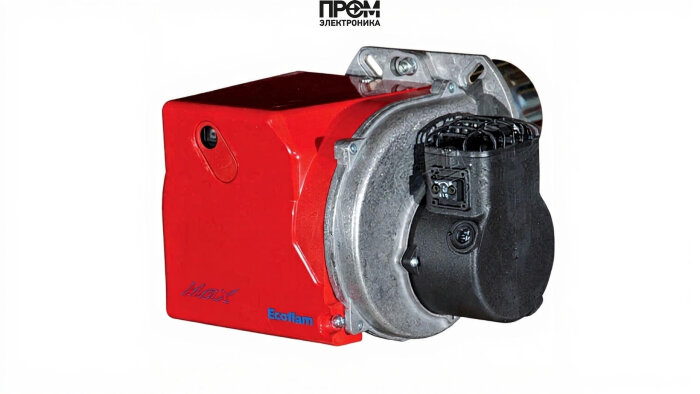

Дизельная горелка Ecoflam MAX 4 TW TL с фильтром — техническое описание

Дизельная горелка Ecoflam MAX 4 TW TL — одноступенчатое промышленное решение для надёжного и экономичного сжигания светлых нефтепродуктов. Конструкция адаптирована для эксплуатации в системах отопления и на промышленных котлах мощностью в диапазоне от 20 до 59 кВт. Горелка производится в Италии и соответствует требованиям европейских стандартов по безопасности и снижению выбросов.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность горелки: от 20 до 59 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: удлиненная, длина пламенной трубы — 145 мм
• Электропитание: 220 В
• Комплектация: с головой сгорания и встроенным фильтром
• Расход топлива: 1.8 - 5 кг/ч
• Электродвигатель: 90 Вт
• Потребляемая электрическая мощность: 300 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 65 дБ
• Противодавление: от 0 до 3 мбар
• Вес: 9 кг
• Габариты: 34.9×23.2×25 см
• Рабочая температура: от -10 до +60 °C

Конструкция и состав горелки

• Алюминиевый корпус с звукоизолирующим кожухом, обеспечивающим уровень шума около 65 дБ.
• Головка сгорания удлинённого типа (145 мм) с возможностью регулировки глубины установки для адаптации к топке котла.
• Встроенный высоконапорный вентилятор для поддержания устойчивого горения при противодавлении до 3 мбар.
• Новый блок управления Thermowatt, реализующий автоматизацию запуска, контроля пламени и диагностики.
• Фильтр в комплекте для грубой очистки топлива и защиты топливной системы.
• Шарнирный фланец и конструктивные элементы, упрощающие доступ к рабочим узлам для обслуживания.

Реальные примеры применения

• Монтаж на блочные и водогрейные котлы малой и средней мощности в котельных социальных объектов (школы, детсады).
• Использование в технологических линиях небольших производств и цехов для поддержания температурных режимов.
• Резервное отопление в жилых и административных зданиях при перебоях основного энергоснабжения.
• Применение в теплогенераторах и модульных котельных, где критично пространство и требуется компактная горелка с удлинённой головой.

Преимущества

• Высокий КПД с контролируемым расходом топлива (1.8–5 кг/ч), что снижает эксплуатационные расходы.
• Низкие выбросы NOx и соответствие нормам EN 267 (класс 2 в типовом испытании).
• Универсальность: совместима с котлами различных конструкций благодаря регулировке головки сгорания.
• Простота монтажа и обслуживания: шарнирный фланец, доступ к электродам без демонтажа стакана огневой головы.
• Интегрированный фильтр и новый блок управления для стабильной длительной эксплуатации.

Установка, эксплуатация и обслуживание

Перед вводом в эксплуатацию необходимо обеспечить соответствие условий установки: достаточная вентиляция помещения, отсутствие повышенной запылённости и агрессивных паров. Температурный диапазон эксплуатации от -10 до +60 °C. Подключение к электропитанию 220 В. При монтаже соблюдать рекомендации производителя по положению горелки и глубине установки пламенной трубы для оптимального распределения пламени в топке.

Обслуживание включает периодическую проверку фильтра топлива, очистку головки сгорания и электродов, контроль состояния вентилятора и электрических соединений. Рекомендуется плановая проверка блока управления Thermowatt и тестирование системы безопасности не реже одного раза в год.

Совместимость с котлами

• Подходит для водогрейных котлов и теплогенераторов мощностью от 20 до 59 кВт.
• Рекомендуется к установке на котлы с возможностью установки удлинённой пламенной трубы (145 мм).
• Идеальна для модернизации старых установок и установки в модульных котельных.

FAQ — Часто задаваемые вопросы

• Можно ли использовать горелку на котле меньшей мощности? Теоретически да, но важно обеспечить корректную подачу топлива и настройку блока управления для стабильного горения при частичной нагрузке.
• Как часто менять фильтр топлива? Частота зависит от качества топлива; при использовании стандартного дизеля — проверка и промывка/замена каждые 6–12 месяцев.
• Требуется ли специальное разрешение для установки? Установка должна выполняться квалифицированным сервисным инженером с учётом местных норм по отоплению и пожарной безопасности.
• Какова средняя продолжительность работы без капитального обслуживания? При соблюдении регламентов — несколько лет; регулярное техническое обслуживание продлевает ресурс узлов.

При выборе и покупке оборудования рекомендуем обращаться к официальному поставщику — компании Промэлектроника (sales@prom-elec.com). Специалисты помогут подобрать комплектацию, провести расчёт потребления топлива и организовать поставку.

Техническое описание подготовлено с использованием всех доступных характеристик изделия и предназначено для специалистов по монтажу, обслуживанию и покупке горелочного оборудования.
