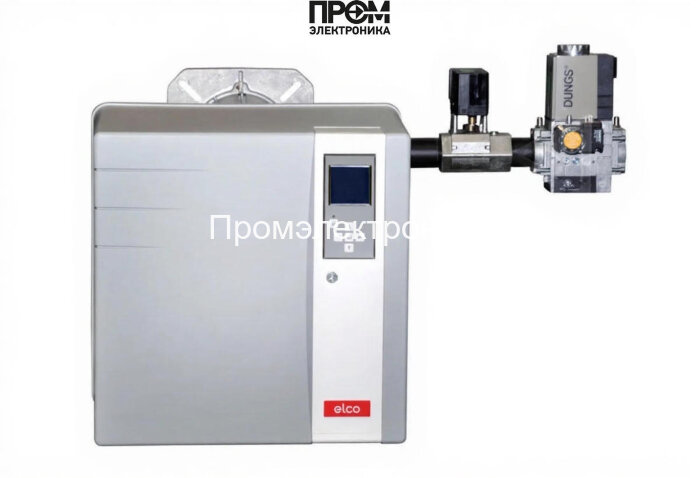

Газодизельная горелка Elco VGL 5.1000 M KL d415

Газодизельная горелка Elco VGL 5.1000 M KL d415 — техническое описание и состав

Elco VGL 5.1000 M KL d415 — промышленная газодизельная, электронно модулируемая горелка, спроектированная для котлов мощностью 240–1000 кВт. Конструкция ориентирована на повышенную надежность, упрощённое сервисное обслуживание и соответствие современным экологическим требованиям (низкий уровень NOx). Описание выполнено в строгом техническом стиле с акцентом на ключевые узлы и эксплуатационные параметры для инженеров и проектировщиков тепловых пунктов в 2026 году.

Основные технические параметры

• Мощность: 240–1000 кВт;
• Тип: комбинированная (газ/дизель), электронно модулируемая;
• Длина пламенной трубы: 435 мм (удлинённая);
• Электропитание: 220 В, потребляемая мощность 2200 Вт, электродвигатель 1500 Вт;
• Класс защиты: IP41; уровень шума: 81 дБ;
• Противодавление: 0–9 мбар; габариты: 118.7×58.1×54.9 см; вес: 60 кг;
• Подключение: Rp 1 1/4".

Конструктивные узлы и комплектующие (ключевые детали)

Горелка состоит из набора проверенных узлов, обеспечивающих стабильную работу и безопасность. В состав входят:

• топливный насос — обеспечивает подачу дизельного топлива под требуемым давлением, снабжён системой обратной и предохранительной арматуры;
• датчик пламени — контролирует стабильность горения и предотвращает аварийные ситуации при погасании пламени;
• топочный автомат — электронный модуль управления с алгоритмами модуляции мощности, автоматикой пуска/остановки и диагностикой;
• трансформатор розжига — обеспечивает надежную искру при старте, рассчитан на частые циклы включения;
• реле давления — контролирует допустимые значения противодавления в камере, интегрируется в систему безопасности;
• форсунки — сменные распылители для дизеля, обеспечивают оптимальное распыление топлива и снижение выбросов;
• сервопривод — позиционирует заслонки и регулирует подачу воздуха для поддержания заданного соотношения воздух/топливо;
• клапан — газовый/топливный запорный элемент с быстрым срабатыванием и герметичной задвижкой;
• электроды — контролируют искрообразование и служат резервом контроля пламени при запуске.

Эксплуатационные преимущества и рекомендации

• Электронная модуляция снижает количество пусков и повышает КПД котла, сокращая расход топлива и уменьшая выбросы.
• Модульная конструкция упрощает замену форсунок, насосов и датчиков; обслуживание возможно без демонтажа всей головы сгорания.
• Рекомендуется регулярная проверка датчика пламени, состояния электродов и фильтров топливного насоса, а также контроль противодавления (0–9 мбар).

Elco VGL 5.1000 M KL d415 оптимальна для промышленных паровых и водогрейных котлов, где важны резервирование топлива, точность модуляции и соответствие современным экологическим нормам. Техническое исполнение и состав узлов делают её надежным решением для проектировщиков и сервисных служб в 2026 году.
