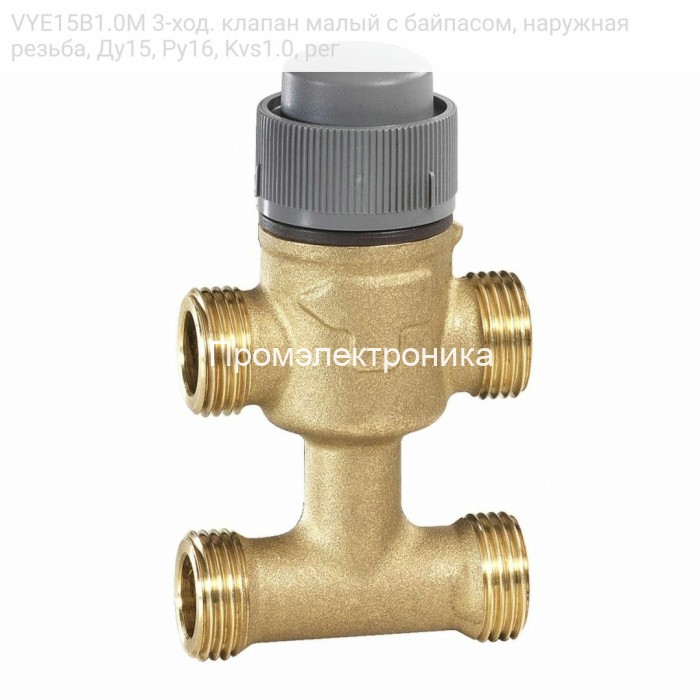

Resideo VYE15B1.0M 3-ход. клапан малый с байпасом, наружная резьба, Ду15, Ру16, Kvs1.0

В современных системах автоматизации зданий, особенно в контурах отопления, вентиляции и кондиционирования воздуха (ОВК), требования к точности и надежности исполнительных механизмов неуклонно растут. Ключевым элементом, отвечающим за прецизионное управление потоками тепло- и холодоносителя, является регулирующий клапан. Компания Resideo, унаследовавшая многолетний опыт и технологии Honeywell в области автоматизации, представляет малый трехходовой регулирующий клапан VYE15B1.0M, разработанный для решения задач эффективного и точного управления в компактных системах.

Модель VYE15B1.0M – это яркий пример инженерного подхода Resideo к созданию компонентов КИПиА (Контрольно-Измерительные Приборы и Автоматика). Этот клапан спроектирован для работы в качестве смесительного или разделительного устройства в замкнутых контурах, обеспечивая оптимальное распределение потоков для поддержания заданных температурных параметров.

Основные технические характеристики и конструктивные особенности:

• Тип клапана: Трехходовой с байпасом. Наличие встроенного байпаса является важной конструктивной особенностью данной модели. Это позволяет использовать клапан в системах, где требуется поддержание постоянного расхода через источник (например, котел или чиллер) или для специфических схем регулирования, где часть потока должна проходить мимо основного контура теплообмена. Трехходовая схема позволяет эффективно смешивать два потока в один (например, горячую воду из подающей линии с обратной линией для получения нужной температуры) или разделять один поток на два (например, направляя часть потока через теплообменник, а часть – мимо него).
• Номинальный диаметр (ДУ): 15 мм. Этот параметр указывает на размер присоединительной резьбы и определяет рекомендуемый диаметр трубопровода. ДУ15 типичен для применения в небольших зонах, системах с малыми расходами, таких как управление отдельными фанкойлами, небольшими калориферами или радиаторными контурами.
• Номинальное давление (РУ): 16 бар. Клапан рассчитан на работу в системах с максимальным статическим давлением до 16 бар (1.6 МПа). Это стандартное значение для большинства систем ОВК в жилых, коммерческих и промышленных зданиях, что обеспечивает широкую область применения и запас прочности.
• Коэффициент пропускной способности (Kvs): 1.0 м³/ч. Kvs – ключевой гидравлический параметр, определяющий расход воды (в м³/ч), который пройдет через полностью открытый клапан при перепаде давления на нем в 1 бар. Значение Kvs=1.0 указывает на возможность точного регулирования относительно небольших потоков, что критически важно для стабильной работы систем с малыми тепловыми нагрузками и для предотвращения "перерегулирования". Правильный подбор Kvs является залогом эффективной работы всей системы автоматического регулирования.
• Механизм: Линейный. Клапан оснащен линейным штоковым механизмом, что обеспечивает пропорциональную зависимость расхода от хода штока при использовании с соответствующим электрическим приводом. Линейная характеристика предпочтительна для многих задач регулирования температуры, так как упрощает настройку ПИД-регуляторов и обеспечивает стабильное управление.
• Исполнение (ТПА): Муфтовый, наружная резьба. Клапан имеет наружную резьбу для присоединения к трубопроводу. Такое исполнение упрощает монтаж с использованием стандартных резьбовых фитингов (муфт, сгонов), что особенно удобно при установке в ограниченном пространстве или при модернизации существующих систем.

Применение и функциональность:

Клапан Resideo VYE15B1.0M находит широкое применение в системах:

1. Управления фанкойлами: Точное регулирование подачи тепло- или холодоносителя в теплообменник фанкойла для поддержания комфортной температуры в помещении.
2. Зонального регулирования отопления: Управление подачей теплоносителя в отдельные зоны или контуры (например, теплые полы, радиаторные ветки).
3. Небольших вентиляционных установок: Регулирование температуры воздуха путем управления потоком через калорифер или охладитель.
4. Систем кондиционирования: В качестве смесительного или разделительного элемента в контурах холодоснабжения.

Наличие встроенного байпаса расширяет функциональность клапана, позволяя реализовывать схемы с частичной рециркуляцией или обеспечивать минимально необходимый проток через первичный контур независимо от положения основного регулирующего затвора. Это может быть важно для защиты насосов или поддержания стабильной работы источника тепла/холода.

Надежность и качество Resideo (Honeywell):

Продукция Resideo, продолжающая традиции качества Honeywell, известна своей надежностью и долговечностью. Клапан VYE15B1.0M изготовлен из качественных материалов, устойчивых к коррозии и стандартным теплоносителям (вода, водно-гликолевые смеси до 50% согласно спецификациям производителя). Тщательно проработанная конструкция обеспечивает герметичность и стабильность характеристик на протяжении всего срока службы.

Промэлектроника – Ваш надежный поставщик:

Приобретая оборудование КИПиА, крайне важно быть уверенным в его подлинности и соответствии заявленным характеристикам. Компания "Промэлектроника" является официальным дилером Honeywell (Resideo) на территории РФ. Это гарантирует нашим клиентам:

• Поставку 100% оригинальной продукции Resideo.
• Полное соответствие клапана VYE15B1.0M технической документации.
• Предоставление официальной гарантии производителя.
• Квалифицированную техническую поддержку по подбору и применению оборудования.
• Конкурентоспособные цены и наличие на складе.

Выбор Resideo VYE15B1.0M от Промэлектроники – это инвестиция в точность, надежность и энергоэффективность вашей системы автоматизации. Компактные размеры, стандартные присоединения, прецизионное регулирование и наличие байпаса делают этот клапан оптимальным решением для широкого круга задач в современных инженерных системах зданий.
