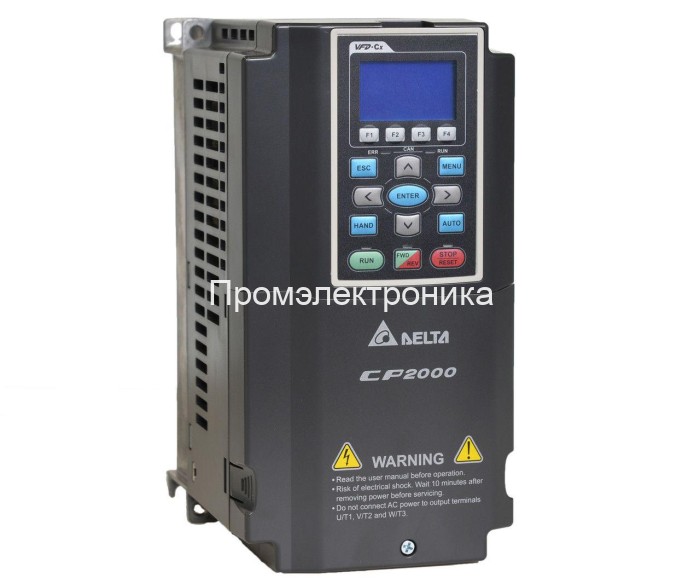

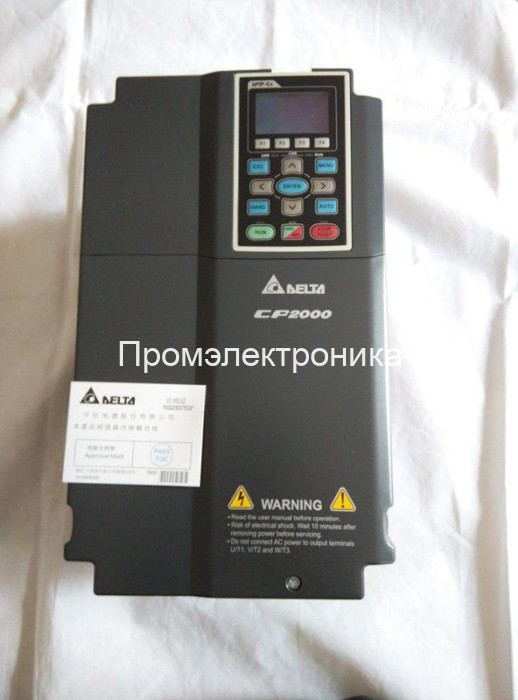

Delta Electronics VFD075CP4EB-21

Техническое описание преобразователя частоты Delta Electronics VFD075CP4EB-21

Общее описание и назначение

Преобразователь частоты Delta Electronics VFD075CP4EB-21 из инновационной серии VFD-CP2000 представляет собой высокотехнологичное устройство, разработанное для интеллектуального управления асинхронными, синхронными реактивными и двигателями с постоянными магнитами мощностью 7.5 кВт. Эта модель, работающая от трехфазной сети 400В, является идеальным решением для задач, требующих точного контроля и высокой энергоэффективности, особенно в системах с переменным моментом нагрузки.

Компания Промэлектроника, являясь официальным дилером продукции Delta Electronics, предлагает полный спектр услуг по поставке и технической поддержке данных преобразователей, гарантируя подлинность оборудования и официальную гарантию от производителя.

Основное предназначение серии CP2000 — это работа в системах отопления, вентиляции и кондиционирования (ОВК), а также в системах водоснабжения и водоотведения. Благодаря передовым алгоритмам и встроенным функциям, этот преобразователь частоты обеспечивает не только плавный пуск и регулирование скорости двигателя, но и значительное снижение энергопотребления, оптимизацию технологических процессов и продление срока службы всего оборудования.

Ключевые преимущества и особенности

Модель VFD075CP4EB-21 обладает рядом уникальных характеристик, выделяющих ее на фоне аналогов:

• Интеллектуальное каскадное управление. Одна из важнейших функций для насосных станций. Преобразователь способен управлять группой до 8 насосов в каскадном режиме. Это позволяет не только поддерживать заданное давление или расход с высокой точностью, но и автоматически распределять нагрузку между насосами. Функция циклического управления по времени наработки выравнивает моторесурс каждого насоса, предотвращая преждевременный износ одного и простой других.
• Встроенный ПИД-регулятор. Наличие встроенного ПИД-регулятора позволяет создавать замкнутые системы автоматического регулирования без использования внешних контроллеров. Преобразователь может самостоятельно поддерживать заданный параметр (давление, температуру, уровень, расход), получая сигнал обратной связи от соответствующего датчика. Это упрощает архитектуру системы и снижает ее итоговую стоимость.
• Встроенный программируемый логический контроллер (ПЛК). Мощный встроенный ПЛК с объемом памяти до 10 000 шагов предоставляет широкие возможности для реализации сложных алгоритмов управления. Пользователь может создавать собственные программы для автоматизации технологических процессов, управления вспомогательным оборудованием (задвижками, клапанами) и обработки сигналов с дискретных и аналоговых входов, что избавляет от необходимости приобретения отдельного контроллера.
• Высокая надежность и защита. Конструкция преобразователя обеспечивает максимальную надежность. Потоки охлаждающего воздуха для силовой части и для платы управления физически разделены, что предотвращает попадание пыли и влаги на чувствительную электронику. Платы покрыты специальным защитным лаком для работы в агрессивных средах. Встроенный ЭМС-фильтр класса А (С2) снижает уровень электромагнитных помех, а встроенный тормозной ключ обеспечивает эффективное гашение энергии при быстрой остановке или работе с инерционной нагрузкой.
• Универсальность и совместимость. VFD075CP4EB-21 поддерживает управление несколькими типами двигателей, включая стандартные асинхронные, а также современные энергоэффективные синхронные двигатели с постоянными магнитами (PM) и синхронные реактивные двигатели (SynRM). Это дает свободу выбора при проектировании новых и модернизации существующих систем.
• Удобный пользовательский интерфейс. Съемный графический пульт управления с ЖК-дисплеем делает настройку и мониторинг интуитивно понятными. Пульт позволяет не только редактировать параметры, но и создавать пользовательские экраны для вывода наиболее важной информации, копировать до 4 наборов параметров для быстрого переноса настроек на другие устройства и просматривать журнал последних 30 ошибок для оперативной диагностики.

Области применения

Благодаря своей функциональности и гибкости, преобразователь VFD075CP4EB-21 находит широкое применение в различных отраслях:

• Водоснабжение и водоотведение: управление скважинными и повысительными насосными станциями, КНС.
• Отопление, вентиляция и кондиционирование (ОВК): управление вентиляторами приточной и вытяжной вентиляции, дымососами, компрессорами холодильных машин.
• Промышленность: управление градирнями, компрессорным оборудованием, конвейерами с невысокими требованиями к перегрузке.
• Сельское хозяйство: системы ирригации и полива, системы вентиляции в животноводческих комплексах.

Технические характеристики

• Модель: VFD075CP4EB-21
• Серия: VFD-CP2000
• Мощность двигателя: 7.5 кВт (10 л.с.)
• Напряжение питания: 3 фазы, 380-480 В, 50/60 Гц
• Номинальный выходной ток:
  • 18 А для легкой нагрузки (вентиляторы, насосы)
  • 17 А для нормальной нагрузки (общепромышленные механизмы)
• Перегрузочная способность:
  • 120% в течение 60 секунд (легкая и нормальная нагрузка)
  • 160% в течение 3 секунд (нормальная нагрузка)
• Типы совместимых двигателей: Асинхронные (IM), с постоянными магнитами (PM), синхронные реактивные (SynRM)
• Встроенные интерфейсы: Modbus RS-485 (RJ-45 x2)
• Опциональные коммуникационные карты: Profibus DP, DeviceNet, CANopen, Profinet, Ethernet/IP, BACnet
• Входы и выходы:
  • Дискретные входы: 10 (многофункциональные)
  • Аналоговые входы: 3 (2 по напряжению/току, 1 по напряжению)
  • Аналоговые выходы: 2 (по напряжению/току)
  • Релейные выходы: 3
• Тормозной модуль: Встроен
• ЭМС фильтр: Встроен, класс А (С2)
• Степень защиты: IP20 / IP00 (в зависимости от установки)
• Рабочая температура: -10°C ... +50°C
• Габаритные размеры (ШхВхГ): 130 x 250 x 170 мм

Ваш надежный партнер — Промэлектроника

Выбирая преобразователь частоты Delta Electronics VFD075CP4EB-21 в компании Промэлектроника, вы получаете не просто оборудование, а комплексное решение от официального дилера. Мы гарантируем:

• Подлинность и высочайшее качество продукции.
• Полную заводскую гарантию.
• Квалифицированную техническую поддержку на всех этапах: от подбора до ввода в эксплуатацию.
• Наличие оборудования на складе и оперативную доставку.

Для получения консультации, уточнения цены и оформления заказа на преобразователь частоты VFD075CP4EB-21, свяжитесь с нашими специалистами.
