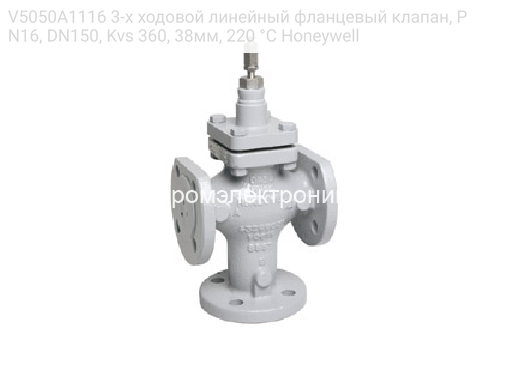

Honeywell V5050A1116 3-х ходовой линейный фланцевый клапан, PN16, DN150, Kvs 360, 38мм

Honeywell V5050A1116 3-х ходовой линейный фланцевый клапан, PN16, DN150, Kvs 360, 38мм
Honeywell V5050A1116 3-х ходовой линейный фланцевый клапан, PN16, DN150, Kvs 360, 38мм
Honeywell
Honeywell
Honeywell V5050A1116 3-х ходовой линейный фланцевый клапан, PN16, DN150, Kvs 360, 38мм
Honeywell V5050A1116 3-х ходовой линейный фланцевый клапан, PN16, DN150, Kvs 360, 38мм
Honeywell V5050A1116 3-х ходовой линейный фланцевый клапан, PN16, DN150, Kvs 360, 38ммHoneywell V5050A1116 3-х ходовой линейный фланцевый клапан, PN16, DN150, Kvs 360, 38мм
Артикул:V5050A1116
Характеристики
Бренды
Honeywell
Все характеристики
Трехходовой линейный фланцевый клапан Honeywell V5050A1116 с условным диаметром DN150 и номинальным давлением PN16. Изготовлен из прочного чугуна. Обеспечивает точное регулирование потоков воды или пара в системах ОВК. Коэффициент расхода Kvs 360 м³/ч,
Все описание
0
В корзине
sales@prom-elec.com
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

Представляем вашему вниманию высококачественный 3-х ходовой линейный клапан Honeywell V5050A1116 — надежное решение для самых требовательных инженерных систем. Данная модель, представляет собой идеальное сочетание производительности, долговечности и экономической выгоды. Клапан предназначен для плавного и точного регулирования расхода рабочей среды, такой как горячая или холодная вода, а также пар, в контурах современных систем отопления, вентиляции и кондиционирования воздуха (ОВК). Его основная функция — смешивание или разделение потоков для поддержания заданной температуры на выходе, что делает его незаменимым элементом для тепловых пунктов, вентиляционных установок и промышленных технологических процессов.

Компания Промэлектроника является официальным дилером продукции Honeywell, что гарантирует подлинность каждого изделия, полную техническую поддержку и профессиональные консультации. Приобретая оборудование у нас, вы можете быть уверены в его качестве и соответствии всем заявленным характеристикам.

Область применения

Клапан V5050A1116 специально разработан для работы в сложных условиях коммерческих и промышленных объектов. Его основная задача — управление температурными режимами путем смешивания потоков теплоносителя.

  • В системах отопления: Клапан используется для регулирования температуры воды, подаваемой в радиаторы, теплые полы или калориферы приточных установок. Он смешивает горячую воду из подающего трубопровода с охлажденной водой из обратного, обеспечивая стабильную температуру в контуре.
  • В системах вентиляции и кондиционирования: Устройство эффективно управляет работой теплообменников (как нагревателей, так и охладителей), плавно изменяя количество проходящего через них тепло- или хладоносителя. Это позволяет с высокой точностью поддерживать температуру приточного воздуха.
  • В промышленных процессах: Благодаря своей надежности и широкому температурному диапазону, клапан может применяться в различных технологических установках, где требуется прецизионное смешение жидких сред.

Конструктивные особенности и преимущества

Модель V5050A1116 обладает рядом ключевых особенностей, которые выделяют ее на фоне аналогов и обеспечивают долгий срок безупречной службы.

  • Прочный чугунный корпус: Корпус клапана выполнен из высококачественного чугуна (марка GG25), что обеспечивает превосходную механическую прочность и устойчивость к коррозии. Фланцевое исполнение (ТПА) по стандарту ISO 7005-2 гарантирует простоту монтажа, высокую герметичность и надежность соединения с трубопроводом.
  • Долговечность внутренних компонентов: Затвор и сменное седло клапана изготовлены по технологии «Металл-Металл» из нержавеющей стали. Такое решение обеспечивает исключительную износостойкость, стойкость к абразивному воздействию и высоким температурам, что значительно продлевает срок эксплуатации всего устройства. Шток клапана также выполнен из нержавеющей стали, что предотвращает его коррозию и заклинивание.
  • Высокая точность регулирования: Клапан имеет линейную характеристику расхода для обоих проходов (A-AB и B-AB). Это означает, что расход через клапан изменяется прямо пропорционально положению штока, что позволяет добиться максимально точного и стабильного управления температурой. Высокий коэффициент регулирования 50:1 подтверждает способность клапана эффективно работать в широком диапазоне нагрузок.
  • Превосходная герметичность: Благодаря прецизионной обработке сопрягаемых поверхностей, герметичность седла в закрытом состоянии составляет не более 0.1% от значения kvs, что минимизирует нежелательные протечки и повышает общую энергоэффективность системы.
  • Надежное уплотнение штока: В клапане используется самоцентрирующееся уплотнение, состоящее из подпружиненных конусных колец из PTFE (тефлона). Эта система не требует обслуживания, эффективно предотвращает утечки по штоку и обеспечивает плавное его перемещение.

Технические характеристики

  • Модель: V5050A1116
  • Тип клапана: 3-х ходовой, линейный, смесительный
  • Тип присоединения: Фланцевый
  • Номинальное давление (РУ): 16 бар (PN16)
  • Номинальный диаметр (ДУ): 150 мм
  • Коэффициент пропускной способности (Kvs): 360 м³/ч
  • Рабочий ход штока: 38 мм
  • Материал корпуса: Чугун (GG25)
  • Материал штока, затвора и седла: Нержавеющая сталь
  • Рабочая среда: Горячая/холодная вода, пар
  • Диапазон температур рабочей среды: от +2 °C до +220 °C

Рабочее давление клапана зависит от температуры среды. Например, при температуре до 120°C максимальное давление составляет 1600 кПа (16 бар), а при повышении температуры до 220°C оно снижается до 1200 кПа (12 бар).

Совместимость с приводами

Для автоматизации управления клапаном V5050A1116 Honeywell предлагает широкий спектр совместимых исполнительных механизмов. Простота непосредственного монтажа приводов является одним из важных преимуществ данной серии.

  • Электрические приводы: Для данного типоразмера (DN150) рекомендуется использовать мощные линейные электрические приводы с усилием 1800 Н, такие как модели M6421A/B или M7421A/B. Такое сочетание обеспечивает уверенное позиционирование и позволяет клапану работать при значительных перепадах давления — до 90 кПа (0.9 бар). Приводы легко интегрируются в системы автоматизации зданий (BMS) и поддерживают различные типы управляющих сигналов.
  • Пневматические приводы: Клапан также может управляться пневматическими приводами серии MP953. Для типоразмера DN150 подходят модели MP953A или MP953C с диафрагмой 13". Они обеспечивают высокое усилие закрытия и идеально подходят для объектов, где использование сжатого воздуха является предпочтительным.

Рекомендации по монтажу и эксплуатации

Для обеспечения долгой и безаварийной работы клапана необходимо соблюдать следующие требования:

  1. Качество воды: Рабочая среда должна соответствовать требованиям стандарта VDI 2035, чтобы предотвратить образование накипи и коррозии.
  2. Установка фильтра: Настоятельно рекомендуется устанавливать сетчатый фильтр на трубопроводе перед клапаном для защиты его внутренних частей от механических примесей.
  3. Правильное положение: При монтаже убедитесь, что шток клапана не находится ниже горизонтальной плоскости. Предпочтительное положение — вертикальное.
  4. Направление потока: Установка должна производиться строго в соответствии со стрелками, нанесенными на корпусе клапана, которые указывают направление движения потоков.
