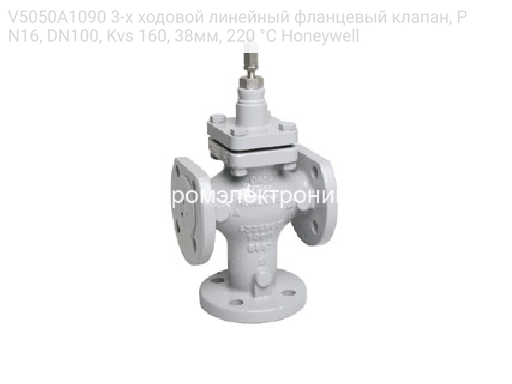

Honeywell V5050A1090 3-х ходовой линейный фланцевый клапан, PN16, DN100, Kvs 160, 38мм, 220 °C

Honeywell V5050A1090 3-х ходовой линейный фланцевый клапан, PN16, DN100, Kvs 160, 38мм, 220 °C
Honeywell V5050A1090 3-х ходовой линейный фланцевый клапан, PN16, DN100, Kvs 160, 38мм, 220 °C
Honeywell V5050A1090 3-х ходовой линейный фланцевый клапан, PN16, DN100, Kvs 160, 38мм, 220 °C
Honeywell V5050A1090 3-х ходовой линейный фланцевый клапан, PN16, DN100, Kvs 160, 38мм, 220 °C
Honeywell V5050A1090 3-х ходовой линейный фланцевый клапан, PN16, DN100, Kvs 160, 38мм, 220 °CHoneywell V5050A1090 3-х ходовой линейный фланцевый клапан, PN16, DN100, Kvs 160, 38мм, 220 °C
Артикул:V5050A1090
Honeywell V5050A1090 – высококачественный чугунный трехходовой линейный клапан DN100, PN16, с Kvs 160 м³/ч и ходом штока 38 мм. Предназначен для точного регулирования потоков горячей/холодной воды или пара в системах отопления, вентиляции и кондиционирования (ОВК) при температуре до 220 ∘ C
Все описание
0
В корзине
Быстрая доставка
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

Представляем вашему вниманию трехходовой линейный клапан Honeywell V5050A1090, высококачественное решение для эффективного управления потоками рабочих сред в различных инженерных системах. Этот клапан с условным проходом DN100 и номинальным давлением PN16 разработан для обеспечения точного и плавного регулирования, что делает его незаменимым компонентом современных систем отопления, вентиляции и кондиционирования воздуха (ОВК). Компания Промэлектроника, являясь официальным дилером Honeywell, предлагает данное оборудование с полной технической поддержкой и гарантией производителя. Мы располагаем складами в Москве, Санкт-Петербурге и Казани, что позволяет нам оперативно обрабатывать заказы и обеспечивать быструю доставку по всей России. Для консультаций и заказа обращайтесь по адресу sales@prom-elec.com

Характеристики:

  • Наименование модели: V5050A1090
  • Производитель: Honeywell
  • Тип клапана: 3-х ходовой линейный клапан
  • Исполнение: Фланцевое
  • Артикул (заказной номер): V5050A1090
  • Номинальный диаметр (DN): 100 мм
  • Номинальное давление (PN): 16 (PN16)
  • Коэффициент пропускной способности (Kvs): 160 м³/ч
  • Ход штока: 38 мм
  • Характеристика расхода: Линейная для проходов А-АВ и В-АВ
  • Отношение регулирования: 50:1
  • Герметичность седла: от kVS (для проходов А-АВ и В-АВ)
  • Материал корпуса: Чугун (GG25 для PN16)
  • Материал седла: Нержавеющая сталь, сменное
  • Материал затвора: Нержавеющая сталь, с направляющим ботиком
  • Материал штока: Нержавеющая сталь
  • Уплотнение штока: Подпружиненные конусные кольца из PTFE
  • Тип соединений: Фланцы согласно ISO 7005-2
  • Максимальная рабочая температура среды: 220C (при давлении до 1200 кПа для PN16)
  • Температура и давление среды (PN16):
    • 2 ... 120C; макс. 1600 кПа
    • 120 ... 150C; макс. 1440 кПа
    • 150 ... 200C; макс. 1280 кПа
    • 200 ... 220C; макс. 1200 кПа
  • Максимальная разность температур при чередовании горячей/холодной воды: 60 K
  • Применение: Плавное регулирование расхода горячей/холодной воды или пара в системах отопления, вентиляции и кондиционирования воздуха (ОВК).
  • Принцип работы: Ход штока вверх закрывает проход А-AB.
  • Совместимые электрические приводы (для DN100): M6421A/B, M7421A/B (усилие 1800 Н)
  • Совместимые пневматические приводы (для DN100): MP953A (13"), MP953C (13")
  • Максимальный перепад давления (с электроприводом 1800 Н для DN100): 230 кПа

Надежная Конструкция и Высококачественные Материалы Клапан Honeywell V5050A1090 обладает прочным чугунным корпусом (марка GG25 для PN16), обеспечивающим исключительную долговечность и надежность в самых требовательных условиях эксплуатации. Фланцевое исполнение, соответствующее международному стандарту ISO 7005-2, гарантирует простоту интеграции в существующие трубопроводные системы и обеспечивает высокую герметичность фланцевых соединений. Одной из ключевых особенностей данной модели является седло типа «Металл-Металл», изготовленное из высокопрочной нержавеющей стали. Такое конструктивное решение обеспечивает не только превосходную герметичность седла (величина протечки не превышает 0.1% от значения Kvs для проходов А-АВ и В-АВ), но и значительно продлевает общий срок службы клапана, особенно при работе с рабочими средами высоких температур и давлений. Затвор клапана также выполнен из нержавеющей стали и оснащен специальным направляющим ботиком для обеспечения стабильной работы и точного позиционирования на всем диапазоне хода. Шток, изготовленный из нержавеющей стали, в сочетании с подпружиненными конусными кольцами из PTFE (фторопласта) в качестве уплотнения штока, минимизирует риск возникновения протечек и обеспечивает плавность и легкость хода, снижая требования к усилию привода.

Принцип Работы и Эксплуатационные Характеристики Принцип работы клапана V5050A1090 основан на линейном перемещении штока: при движении штока вверх происходит перекрытие потока по направлению А-AB, что позволяет эффективно управлять смешением или разделением потоков. Клапан характеризуется линейной расходной характеристикой для обоих рабочих проходов (А-АВ и В-АВ). Эта особенность существенно упрощает процесс наладки гидравлической системы и обеспечивает предсказуемое и точное регулирование во всем диапазоне. Коэффициент пропускной способности (Kvs) для данной модели составляет 160 м³/ч, что делает его оптимальным выбором для систем со значительными объемными расходами теплоносителя или хладагента. Рабочий ход штока для клапана типоразмера DN100 составляет 38 мм, обеспечивая широкий диапазон и высокую точность регулирования. Высокое отношение регулирования 50:1 свидетельствует о способности клапана точно управлять потоком даже при его минимальных значениях, что критически важно для поддержания стабильных параметров системы. Важно также отметить, что конструкцией клапана обеспечивается постоянство общего значения расхода через него, что является значительным преимуществом при использовании в смесительных узлах гидравлических систем.

Области Применения и Совместимость с Приводами Трехходовые клапаны Honeywell серии V5050A/B разработаны специально для плавного и точного регулирования расхода горячей или холодной воды, а также водяного пара в разнообразных системах отопления, центрального кондиционирования и приточной вентиляции. Они идеально подходят для использования в качестве смесительных или разделительных клапанов в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП), узлах гидравлической обвязки водяных калориферов систем вентиляции, фанкойлов, а также других типов теплообменного оборудования. Точное позиционирование штока, достигаемое при совместной работе с рекомендованными приводами, позволяет достигать современного уровня автоматического регулирования температуры, что напрямую способствует оптимизации энергопотребления и повышению уровня комфорта в обслуживаемых помещениях. Клапан V5050A1090 может эффективно управляться различными типами совместимых приводов. Для данного типоразмера (DN100) производитель рекомендует применение линейных электрических приводов Honeywell серий M6421A/B или M7421A/B, развивающих усилие 1800 Н. Также существует возможность использования пневматических приводов Honeywell MP953A или MP953C (типоразмер 13 дюймов). Простота и удобство непосредственного монтажа приводов на корпус клапана является одним из его важных конструктивных преимуществ, сокращая время и затраты на монтаж. Выбор конкретного типа привода должен основываться на специфических требованиях системы автоматического управления и конкретных условиях эксплуатации объекта. При использовании рекомендованных электрических приводов с усилием 1800Н, максимальный допустимый перепад давления, который клапан DN100 может надежно закрыть, составляет 230 кПа.

Температурные и Давленческие Характеристики Модель V5050A1090 рассчитана на работу в системах с номинальным давлением PN16. Рабочая температура транспортируемой среды может варьироваться в достаточно широком диапазоне, что позволяет использовать клапан в различных климатических условиях и технологических процессах. Согласно технической документации производителя, для клапанов с номинальным давлением PN16 действуют следующие ограничения по максимальному рабочему давлению в зависимости от температуры среды:

  • При температуре рабочей среды от +2 до +120C максимальное рабочее давление составляет 1600 кПа (16 бар).
  • При повышении температуры среды до +150C максимальное допустимое давление снижается до 1440 кПа (14.4 бар).
  • В диапазоне температур от +150 до +200C максимальное рабочее давление не должно превышать 1280 кПа (12.8 бар).
  • При максимальной рабочей температуре, достигающей +220C, давление в системе не должно быть выше 1200 кПа (12 бар). Строгое соблюдение указанных параметров является залогом безопасной и долговечной эксплуатации клапана. Также важно учитывать, что при использовании клапана в системах с чередованием потоков горячей и холодной воды (например, в системах "тепло-холод"), максимальная разность температур между ними не должна превышать 60 K (60°C).

Рекомендации по Монтажу и Техническому Обслуживанию Для обеспечения корректной, эффективной и долговечной работы клапана Honeywell V5050A1090 необходимо строго соблюдать ряд важных монтажных требований и рекомендаций производителя. Качество рабочей среды (воды) должно соответствовать требованиям стандарта VDI 2035 или аналогичных нормативов, чтобы предотвратить преждевременное образование накипи, шлама и коррозионных отложений на внутренних поверхностях клапана. При монтаже клапана его шток не должен располагаться ниже горизонтальной плоскости – предпочтительными являются вертикальная установка штоком вверх или горизонтальная установка. Направление потока рабочей среды через клапан должно строго соответствовать направлению стрелок, нанесенных на его корпусе. Несоблюдение этого требования может привести к некорректной работе и повреждению клапана. Настоятельно рекомендуется предусматривать установку сетчатого фильтра соответствующего типоразмера на трубопроводе непосредственно перед клапаном. Это позволит защитить его прецизионные внутренние компоненты от попадания механических примесей (окалина, песок, ржавчина), что значительно продлит срок его безотказной службы. Конструкция клапана предусматривает возможность замены седла, что упрощает проведение технического обслуживания и потенциального ремонта без необходимости полной замены клапана.

Преимущества Выбора Клапана V5050A1090 от Компании Промэлектроника Выбирая регулирующий клапан Honeywell V5050A1090 в компании Промэлектроника, вы получаете не только высококачественный и надежный продукт от одного из мировых лидеров в области автоматизации и управления, но и целый комплекс преимуществ:

  • Гарантия подлинности продукции: Мы являемся официальным дилером Honeywell, что полностью исключает риск приобретения контрафактной или некачественной продукции.
  • Квалифицированная техническая поддержка: Наши опытные инженеры всегда готовы предоставить исчерпывающую техническую консультацию по вопросам подбора оптимального оборудования, его правильной установки и последующей эксплуатации.
  • Оперативная доступность: Благодаря постоянному наличию продукции на наших складах в Москве, Санкт-Петербурге и Казани, мы обеспечиваем минимальные сроки комплектации и отгрузки заказов.
  • Исключительная надежность: Клапаны Honeywell заслуженно известны своей долговечностью и безотказной работой в самых сложных условиях. Применение седла "Металл-Металл" и высококачественных материалов для корпуса и внутренних деталей гарантирует длительный срок службы.
  • Высокая точность регулирования: Линейная расходная характеристика и высокое отношение регулирования (50:1) позволяют с высокой точностью поддерживать заданные параметры в регулируемой системе.
  • Универсальность применения: Клапан эффективно работает с различными рабочими средами, включая горячую/холодную воду и пар, что делает его подходящим для широкого спектра задач в системах ОВК.

Таким образом, трехходовой линейный фланцевый клапан Honeywell V5050A1090 (DN100, PN16, Kvs 160) является оптимальным и экономически обоснованным выбором для построения современных, эффективных и надежных систем управления потоками тепло- и холодоносителя. Его тщательно продуманная конструкция, использование высококачественных износостойких материалов и превосходные эксплуатационные характеристики обеспечивают точное регулирование и длительный, беспроблемный срок службы. Не упустите уникальную возможность купить клапан Honeywell V5050A1090 на выгодных условиях у официального дилера – компании Промэлектроника! Обеспечьте стабильность, энергоэффективность и надежность ваших инженерных систем уже сегодня. Для оформления заказа, получения коммерческого предложения или дополнительной технической информации, пожалуйста, свяжитесь с нашим отделом продаж по электронной почте: sales@prom-elec.com или посетите наши офисы. Напоминаем, что на всю продукцию Honeywell, приобретенную у нас, распространяется официальная гарантия производителя сроком 1 год с даты продажи.
