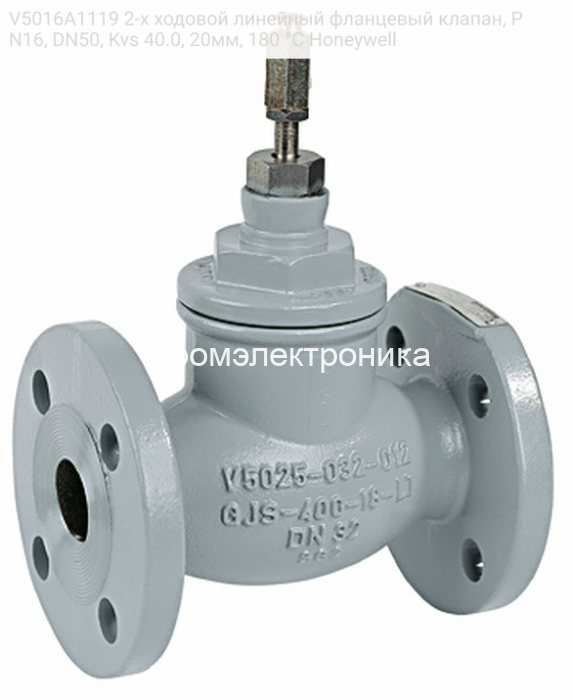

Honeywell V5016A1119 2-х ходовой линейный фланцевый клапан, PN16, DN50, Kvs 40.0, 20мм, 180 °C

Регулирующий клапан Honeywell V5016A1119 представляет собой высокотехнологичное решение для автоматизации инженерных систем зданий и промышленных объектов. Эта модель является частью серии V5016A, разработанной для обеспечения точного модулирующего контроля над потоками рабочих сред. Основное предназначение клапана — регулирование подачи тепло- и холодоносителя в теплообменниках, калориферах, системах центрального отопления и других установках, где требуется прецизионное управление температурой и расходом.

Клапан разработан для интеграции с линейными электрическими или пневматическими приводами, что позволяет создавать полностью автоматизированные контуры управления. Компания Промэлектроника, являясь официальным дилером продукции Honeywell, гарантирует подлинность оборудования и предоставляет полную техническую поддержку.

Область применения

Клапаны Honeywell V5016A1119 идеально подходят для использования в сложных условиях эксплуатации, особенно в системах с большими перепадами давления.

• Системы отопления, вентиляции и кондиционирования (ОВК): Плавное регулирование подачи горячей и холодной воды для поддержания комфортного микроклимата в зданиях.
• Системы центрального теплоснабжения: Благодаря своей конструкции, клапан эффективно работает в сетях, где наблюдаются значительные колебания давления.
• Промышленные процессы: Управление потоками пара и воды в различных технологических установках.
• Тепловые пункты (ИТП и ЦТП): Использование в качестве основного регулирующего элемента для контуров отопления и горячего водоснабжения.

Рабочей средой для клапана может служить вода, соответствующая стандарту VDI 2035, пар, а также водогликолевые смеси с концентрацией гликоля до 50%.

Ключевые особенности и преимущества

• Разгруженный по давлению затвор: Это важнейшая конструктивная особенность клапана. Сбалансированный затвор минимизирует усилие, необходимое для перемещения штока, что позволяет использовать приводы с меньшим усилием и обеспечивает стабильную работу клапана даже при максимальном перепаде давления до 1600 кПа (16 бар). Это гарантирует надежность и точность регулирования в самых требовательных системах.
• Высокая долговечность: Корпус клапана выполнен из прочного зернистого чугуна (GGG40.3), а внутренние компоненты — седло, шток и затвор — изготовлены из нержавеющей стали. Седло типа "металл-по-металлу" обеспечивает исключительную износостойкость и долгий срок службы без потери эксплуатационных характеристик.
• Превосходная герметичность: Клапан обладает высоким классом герметичности. Протечка в закрытом состоянии составляет не более 0.05% от значения Kvs, что минимизирует нежелательные теплопотери и повышает энергоэффективность системы в целом.
• Точное регулирование: Равнопроцентная характеристика расхода и широкий диапазон регулирования 50:1 обеспечивают точное и плавное управление потоком во всем диапазоне работы, что является залогом современного и эффективного контроля температуры.
• Надежное уплотнение штока: Уплотнение штока выполнено из подпружиненных конусных колец из PTFE (фторопласта). Такая конструкция является саморегулируемой, не требует обслуживания и гарантирует герметичность на протяжении всего срока службы.
• Универсальность и совместимость: Клапан легко сопрягается с широкой линейкой электрических и пневматических приводов Honeywell, что позволяет гибко подбирать систему управления под конкретные задачи.

Технические характеристики

• Модель: V5016A1119
• Тип клапана: 2-ходовой линейный, седельный
• Тип соединения: Фланцевый, соответствует ISO 7005-2
• Номинальное давление (РУ): PN16
• Условный проход (ДУ): DN50
• Пропускная способность (Kvs): 40.0 м³/ч
• Ход штока: 20 мм
• Характеристика расхода: Равнопроцентная
• Диапазон регулирования: 50:1
• Герметичность затвора: ≤0.05% от Kvs
• Рабочая среда: Вода, водогликолевые смеси (до 50%), пар
• Температура рабочей среды: от +2 °C до +180 °C
• Максимально допустимый перепад давления: 1600 кПа

Конструкция и материалы

• Корпус: Зернистый чугун GGG40.3
• Шток: Нержавеющая сталь
• Затвор: Нержавеющая сталь, с направляющим бортиком
• Седло: Нержавеющая сталь
• Уплотнение штока: Подпружиненные кольца из PTFE

Совместимость с приводами

Для управления клапаном V5016A1119 (DN50) рекомендуется использовать следующие модели приводов Honeywell с усилием 600 Н и ходом штока 20 мм:

• Электрические приводы без возвратной пружины: ML6420A, ML7420A
• Электрические приводы с возвратной пружиной (для функций безопасности): ML6425A,B; ML7425A,B
• Пневматические приводы: MP953A,C (5", 8"), MP953B,D (7")

Выбор конкретного привода зависит от требований системы управления (аналоговый сигнал, 3-точечное управление, наличие функции безопасности).

Рекомендации по монтажу

Для корректной и долговечной работы клапана необходимо соблюдать следующие правила при установке:

1. Устанавливать клапан таким образом, чтобы направление потока рабочей среды совпадало со стрелкой на корпусе.
2. Шток клапана не должен быть направлен вниз (располагаться ниже горизонтальной оси).
3. Для защиты клапана от загрязнений и продления его срока службы настоятельно рекомендуется установка сетчатого фильтра на трубопроводе перед клапаном.

Заказ и консультация

Приобретая клапан Honeywell V5016A1119 в компании Промэлектроника, вы получаете не только оригинальное и сертифицированное оборудование, но и профессиональную консультацию по подбору сопутствующих устройств, таких как приводы и датчики. Мы поможем вам создать надежную и эффективную систему автоматизации.

Для получения дополнительной информации, уточнения цен или оформления заказа свяжитесь с нашими специалистами.

Email для связи: sales@prom-elec.com
