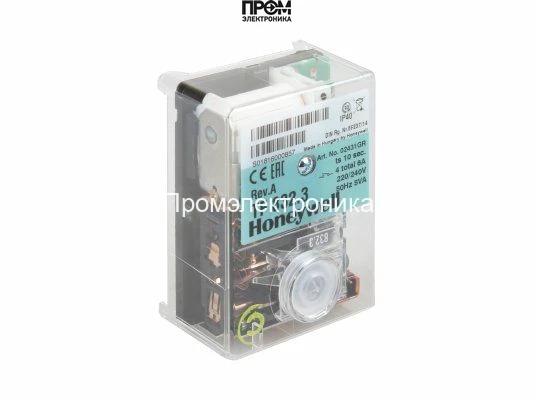

Топочный автомат Honeywell TF 874 rev.A (Арт: 02534) – Блок управления для жидкотопливных горелок

Топочный автомат Honeywell TF 874 rev.A (артикул 02534) представляет собой высокотехнологичный блок управления, разработанный для обеспечения безопасного запуска, контроля и управления одноступенчатыми жидкотопливными горелками с прерывистым режимом работы. Данное устройство, также известное как менеджер горения, является критически важным компонентом современных отопительных систем, гарантируя их стабильную, экономичную и безопасную эксплуатацию в соответствии с европейским стандартом EN 230.

Разработанный компанией Honeywell, мировым лидером в области автоматизации, автомат горения TF 874 rev.A осуществляет полный цикл управления горелочным устройством: от предварительной вентиляции камеры сгорания до контролируемого розжига и непрерывного мониторинга наличия пламени во время работы.

Ключевые функциональные особенности

• Высокий уровень безопасности: Устройство обеспечивает защитное отключение подачи топлива в случае неудачного розжига или срыва пламени во время работы. Встроенная функция блокировки предотвращает повторные запуски горелки до устранения неисправности, что исключает риск аварийных ситуаций.
• Надежный контроль пламени: Мониторинг осуществляется с помощью подключаемого фоторезистивного датчика пламени (например, Honeywell MZ 770 S), который мгновенно реагирует на наличие или отсутствие факела, обеспечивая точное управление процессом горения.
• Продуманная логика управления: Цикл работы включает обязательную фазу предварительной продувки (pre-purge time) для удаления из топки остатков несгоревшего топлива, что является обязательным требованием безопасности перед каждым запуском.
• Информативная диагностика: На корпусе автомата расположена кнопка сброса аварийной блокировки, которая также выполняет функцию светового индикатора. С помощью кода мигания индикатора сервисный специалист может быстро определить причину неисправности.
• Долговечность и стабильность: Конструкция автомата выполнена из высококачественных материалов, устойчивых к температурным воздействиям и вибрациям. Класс защиты IP40 обеспечивает надежную работу в условиях котельной.

Принцип работы и логика управления

Процесс управления горелкой, реализуемый автоматом Honeywell TF 874, строго регламентирован для достижения максимальной безопасности и эффективности. При подаче запроса на тепло от термостата котла, устройство инициирует следующую последовательность действий:

1. Запуск и предварительная вентиляция: Включается двигатель вентилятора горелки. В течение фиксированного времени (~12 секунд) происходит продувка камеры сгорания и дымохода для удаления взрывоопасных газовых смесей.
2. Предварительное зажигание: По окончании продувки на трансформатор розжига подается высокое напряжение, генерируется искра между электродами.
3. Подача топлива: Практически одновременно с началом розжига открывается электромагнитный топливный клапан, и топливо начинает поступать на форсунку.
4. Контроль воспламенения: С момента открытия клапана начинается отсчет предохранительного времени (~10 секунд), в течение которого должно произойти стабильное воспламенение топливовоздушной смеси. Датчик пламени регистрирует появление факела.
5. Рабочий режим: После успешного обнаружения пламени трансформатор розжига отключается, и горелка переходит в штатный режим работы под непрерывным контролем датчика пламени.
6. Аварийное отключение: Если в течение предохранительного времени пламя не было обнаружено, или если оно погасло во время работы, автомат TF 874 немедленно прекращает подачу топлива и переходит в режим аварийной блокировки.

Технические характеристики Honeywell TF 874 rev.A

• Производитель: Honeywell
• Артикул: 02534
• Модель: TF 874 rev.A
• Применение: Одноступенчатые жидкотопливные горелки надувного типа производительностью до 30 кг/ч
• Напряжение питания: 220/240 В (-15%...+10%), 50/60 Гц
• Время предварительной вентиляции (t1): ~12 с
• Время предохранительное (безопасности) (t2): 10 с
• Время перед розжигом (t3): ~12 с
• Совместимый датчик пламени: Фоторезистор MZ 770 S
• Потребляемая мощность: ~5 ВА
• Класс защиты корпуса: IP40
• Диапазон температур окружающей среды: от -10 °C до +60 °C
• Сброс блокировки: Ручной, кнопка на корпусе
