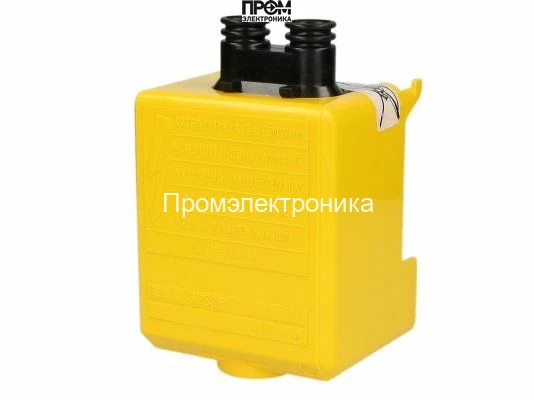

Топочный автомат Riello SE 525SE/5F

Топочный автомат Riello SE 525SE/5F (Арт: 3001164)

Общее описание и назначение

Топочный автомат (менеджер горения) Riello SE 525SE/5F с артикулом 3001164 — это высокотехнологичное микропроцессорное устройство, предназначенное для управления и контроля газовых горелок с прерывистым циклом работы. Разработанный ведущим итальянским производителем Riello, этот блок управления обеспечивает полностью автоматизированный и безопасный процесс розжига и горения, соответствуя строгим европейским стандартам безопасности EN 298. Данный контроллер является неотъемлемым компонентом современных отопительных систем, гарантируя их эффективную и безаварийную эксплуатацию.

Ключевые функциональные возможности

• Полный контроль цикла горения: Управляет всеми этапами работы горелки, от предварительной продувки камеры сгорания до штатного отключения, строго соблюдая заданные временные интервалы.
• Надежный контроль пламени: Осуществляет непрерывный мониторинг наличия пламени с помощью высокочувствительного ионизационного электрода, гарантируя мгновенное прекращение подачи газа при его угасании или срыве.
• Система самодиагностики: Интегрированная функция диагностики с возможностью сигнализации о неисправностях, что значительно упрощает техническое обслуживание, пусконаладочные работы и поиск причин сбоя.
• Безопасная блокировка: В случае сбоя розжига или потери пламени во время работы, автомат переходит в режим защитной блокировки, предотвращая подачу топлива и возникновение аварийных ситуаций.
• Совместимость: Разработан для использования с широким спектром газовых горелок Riello, обеспечивая идеальную интеграцию, оптимальную производительность и стабильность работы оборудования.

Технические характеристики

• Производитель: Riello S.p.A. (Италия)
• Модель: SE 525SE/5F
• Артикул для заказа: 3001164
• Назначение: Для газовых наддувных горелок
• Режим работы: Прерывистый (требуется минимум одно отключение каждые 24 часа)
• Напряжение питания: 230 В (-15% / +10%), 50/60 Гц
• Потребляемая мощность: ~5 ВА
• Время предварительной продувки (t1): ~5 с
• Время безопасности (ts): ~5 с
• Датчик пламени: Ионизационный электрод
• Минимальный ионизационный ток: 3 мкА
• Степень защиты корпуса: IP40
• Температура эксплуатации: 0...+60 °C
• Температура хранения: -20...+80 °C

Принцип работы и безопасность

Работа топочного автомата SE 525SE/5F строится на строгой последовательности команд, обеспечивающей контролируемый запуск и эксплуатацию горелки. При подаче сигнала на запуск, контроллер сначала активирует вентилятор горелки для предварительной продувки (время t1), удаляя из топки возможные остатки несгоревшего газа. По завершении продувки, автомат подает напряжение на трансформатор розжига и открывает газовый клапан. В течение времени безопасности (ts) должен быть зафиксирован стабильный сигнал от ионизационного электрода, подтверждающий воспламенение топлива. Если пламя обнаружено, система переходит в штатный режим работы. В противном случае, или при потере пламени в процессе горения, контроллер мгновенно прекращает подачу газа и переходит в состояние аварийной блокировки, предотвращая утечку и накопление взрывоопасной смеси. Этот алгоритм обеспечивает максимальный уровень безопасности в соответствии с международными требованиями.

Преимущества и области применения

Менеджер горения Riello SE 525SE/5F является ключевым элементом для построения надежных и эффективных отопительных систем. Его использование гарантирует не только стабильную работу оборудования, но и высокий уровень безопасности для персонала и объекта в целом. Устройство применяется в бытовых и промышленных котлах, теплогенераторах, сушильных камерах и другом технологическом оборудовании, оснащенном совместимыми газовыми горелками Riello.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
