Топочный автомат Riello SE 525SE/3

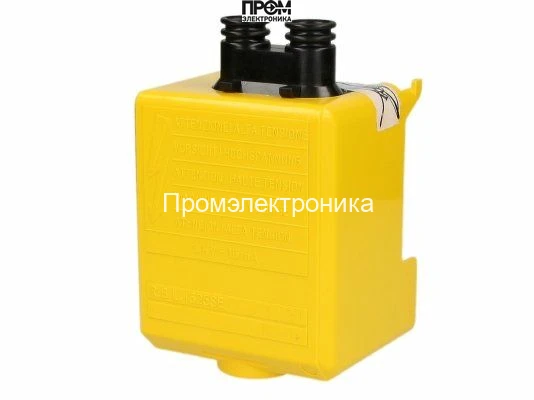

Топочный автомат Riello SE 525SE/3 (Арт. 3001149) – Блок управления горелкой

Топочный автомат Riello SE 525SE/3, артикул 3001149, представляет собой передовой микропроцессорный менеджер горения, разработанный для управления газовыми горелками средней и большой мощности. Это устройство является ключевым элементом системы автоматизации и безопасности котельного оборудования, обеспечивая точный контроль над всеми этапами работы горелки – от розжига до модуляции мощности и безопасного отключения.

Разработанный с учетом строгих европейских стандартов, блок управления Riello SE 525SE/3 гарантирует максимальную надежность, эффективность и безопасность эксплуатации теплогенерирующих установок. Его применение позволяет оптимизировать расход топлива и снизить выбросы вредных веществ, что соответствует современным экологическим требованиям.

Назначение и область применения

Менеджер горения Riello SE 525SE/3 предназначен для автоматического управления и контроля наддувными газовыми горелками с прерывистым циклом работы. Он идеально подходит для интеграции в системы отопления и технологические установки, где требуется плавно-двухступенчатое или модулирующее регулирование мощности. Основные сферы применения включают:

• Промышленные и бытовые водогрейные котлы;
• Парогенераторы и паровые котлы;
• Теплогенераторы и воздушные отопители;
• Технологические печи и сушильные камеры.

Благодаря своей универсальности и гибкости настроек, данный топочный автомат является оптимальным решением для модернизации существующих котельных и комплектации нового оборудования.

Ключевые функциональные возможности и преимущества

• Микропроцессорное управление: Обеспечивает высокую точность и стабильность всех временных параметров цикла работы горелки, что исключает ошибки, свойственные электромеханическим аналогам.
• Управление сервоприводом: Интегрированная функция управления воздушной заслонкой и газовым клапаном через сервопривод позволяет реализовать плавное регулирование мощности (модуляцию) для поддержания точной температуры или давления.
• Надежный контроль пламени: Устройство использует ионизационный электрод для детекции пламени, что является одним из самых надежных методов. Это гарантирует мгновенное отключение подачи газа при срыве или отсутствии пламени.
• Программируемая последовательность запуска: Возможность настройки временных интервалов для каждого этапа работы (предварительная вентиляция, зажигание, стабилизация) позволяет адаптировать автомат под конкретные модели горелок и условия эксплуатации.
• Расширенная самодиагностика: Встроенная система непрерывно контролирует состояние всех подключенных компонентов и внутренних цепей. В случае сбоя автомат блокируется, а на информационный интерфейс выводится код ошибки, что значительно упрощает поиск и устранение неисправностей.
• Высокий уровень безопасности: Конструкция соответствует стандарту EN 298. Предусмотрены все необходимые защитные функции, включая контроль герметичности газовых клапанов, контроль минимального давления воздуха и безопасную блокировку при любой нештатной ситуации.

Технические характеристики

• Производитель: Riello S.p.A.
• Модель: SE 525SE/3
• Артикул: 3001149
• Напряжение питания: 230 В переменного тока (-15% / +10%)
• Частота сети: 50/60 Гц
• Потребляемая мощность: ~12 ВА
• Предохранительное время (TSA): макс. 3 секунды
• Время перед розжигом (t1): программируемое
• Время предварительной вентиляции (TP): программируемое
• Датчик пламени: Ионизационный электрод
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -10°C до +60°C
• Выходы для управления: Сервопривод, газовый клапан, трансформатор розжига, двигатель вентилятора.

Принцип работы и безопасность

При подаче запроса на тепло, топочный автомат Riello SE 525SE/3 инициирует запуск горелки. Цикл начинается с проверки исходного состояния и контроля герметичности клапанов. Далее следует фаза предварительной вентиляции для продувки камеры сгорания. После этого подается напряжение на трансформатор розжига и открывается газовый клапан. В течение предохранительного времени должен быть зафиксирован стабильный сигнал пламени. Если пламя обнаружено, автомат переходит в рабочий режим, управляя мощностью через сервопривод. В случае неудачного розжига или пропадания пламени во время работы, устройство мгновенно прекращает подачу топлива и переходит в состояние аварийной блокировки, предотвращая утечку газа.

Выбор топочного автомата Riello SE 525SE/3 (3001149) – это инвестиция в надежность, безопасность и экономичность вашей тепловой установки, подтвержденная многолетним опытом и безупречной репутацией производителя Riello.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
