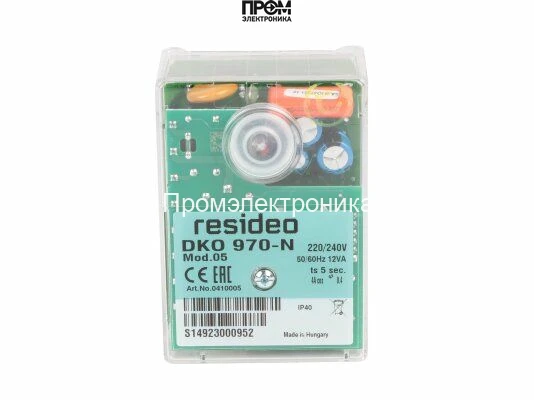

Топочный автомат Honeywell DKO 970-N Mod.05 (Арт: 0410005) – Блок управления горелкой

Топочный автомат Honeywell DKO 970-N Mod.05, артикул 0410005, представляет собой высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля наддувными жидкотопливными горелками с прерывистым режимом работы. Это устройство является ключевым элементом системы безопасности и автоматизации котельного оборудования, обеспечивая стабильный, безопасный и экономичный процесс сжигания топлива в соответствии с европейскими стандартами.

Назначение и область применения

Блок управления горелкой DKO 970-N Mod.05 предназначен для двухступенчатых жидкотопливных горелок с расходом топлива до и свыше 30 кг/ч. Он находит широкое применение в бытовых и промышленных отопительных установках, водонагревателях, парогенераторах и технологическом оборудовании, где требуется надежный контроль процесса горения и безусловная защита от аварийных ситуаций. Устройство обеспечивает полностью автоматизированный запуск и мониторинг работы горелочного устройства.

Ключевые функциональные возможности и преимущества

• Высокий уровень безопасности: Устройство осуществляет непрерывный мониторинг пламени и в случае его погасания или сбоя розжига немедленно блокирует подачу топлива, предотвращая утечки и взрывоопасные ситуации.
• Двухступенчатое управление: Автомат горения оптимизирован для работы с двухступенчатыми горелками, что позволяет гибко регулировать мощность и повышать общую эффективность системы отопления, снижая расход топлива.
• Надежный розжиг: Контролируемая последовательность операций, включая предварительную вентиляцию камеры сгорания (предпург), гарантирует безопасный и стабильный запуск горелки.
• Встроенная система диагностики: В случае аварийной блокировки, встроенный в кнопку перезапуска светодиодный индикатор отображает код ошибки, что значительно упрощает диагностику неисправностей и сокращает время простоя оборудования.
• Защита от пониженного напряжения: Автомат Honeywell DKO 970-N Mod.05 оснащен функцией защиты, которая предотвращает запуск горелки при недостаточном напряжении в сети, обеспечивая стабильность работы всех компонентов.
• Долговечность и качество Honeywell: Изготовлен из высококачественных, термостойких материалов, рассчитан на длительный срок службы в промышленных условиях эксплуатации.

Технические характеристики DKO 970-N Mod.05

• Модель: DKO 970-N Mod.05
• Артикул производителя: 0410005
• Тип горелок: Двухступенчатые жидкотопливные (дизельные)
• Режим работы: Прерывистый (не менее одного контролируемого отключения каждые 24 часа)
• Напряжение питания: 220/240 В (-15...+10%)
• Частота: 50/60 Гц
• Предохранитель: 10 A быстродействующий или 6 A инерционный
• Потребляемая мощность: ~10 ВА
• Время предварительной вентиляции (t1): ~13 с
• Предохранительное время (TSA): 5 с
• Время перед розжигом (t3): ~15 с
• Совместимые датчики пламени: Фоторезистор MZ 770 S, инфракрасный датчик IRD 1020, УФ-датчик UVD 971
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: -10°C до +60°C

Принцип работы и безопасность

Менеджер горения Honeywell DKO 970-N Mod.05 управляет полным циклом работы горелки. При подаче сигнала на запуск, контроллер активирует двигатель вентилятора для предварительной продувки камеры сгорания с целью удаления остатков несгоревшего топлива. По истечении времени предпурга, включается трансформатор розжига и открывается топливный клапан первой ступени. После успешного воспламенения и стабилизации пламени, которое фиксируется соответствующим датчиком, трансформатор розжига отключается. Устройство продолжает контролировать наличие пламени в течение всего цикла горения. В случае срыва пламени или отказа розжига в течение предохранительного времени, автомат немедленно переходит в режим аварийной блокировки, прекращая подачу топлива и сигнализируя о неисправности.

Выбор топочного автомата Honeywell DKO 970-N Mod.05 является гарантией безопасной, эффективной и полностью автоматизированной работы вашей отопительной системы. Это надежное решение от мирового лидера в области автоматики, предназначенное для минимизации рисков и оптимизации расхода топлива.
