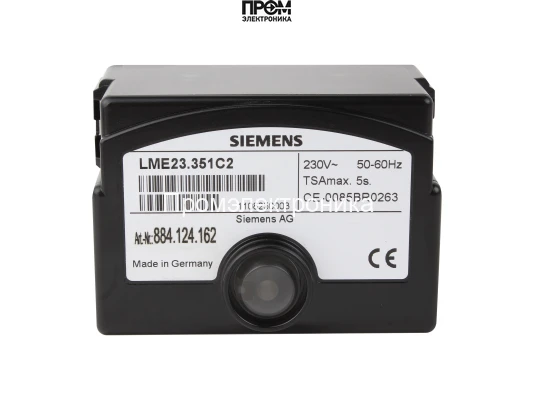

Топочный автомат Siemens LME23.351C2

Топочный автомат (менеджер горения) Siemens LME23.351C2 – Техническое описание

Микропроцессорный топочный автомат Siemens LME23.351C2 представляет собой высокотехнологичное устройство для управления и контроля газовых и жидкотопливных горелок малой и средней мощности с прерывистым режимом работы. Разработанный ведущим мировым производителем, концерном Siemens, этот менеджер горения является отраслевым стандартом надежности, безопасности и эффективности для современных отопительных систем и технологических установок. Устройство обеспечивает полный цикл автоматического запуска, контроля процесса горения и безопасного отключения горелочного оборудования.

Назначение и область применения

Блок управления горелкой Siemens LME23.351C2 предназначен для запуска и надзора за 1- или 2-ступенчатыми газовыми или комбинированными (газ/жидкое топливо) горелками. Ключевой особенностью данной модели является интегрированная функция управления сервоприводом воздушной заслонки, что позволяет точно регулировать соотношение топливо/воздух и оптимизировать процесс сгорания на всех этапах работы. Автомат горения находит широкое применение в следующем оборудовании:

• Водогрейные котлы малой и средней мощности.
• Теплогенераторы и воздухонагреватели.
• Парогенераторы низкого давления.
• Промышленные установки для технологического нагрева.
• Оборудование, требующее модернизации и замены устаревших автоматов горения (например, серий LGB, LMG).

Ключевые технические характеристики и функциональные возможности

Модель LME23.351C2 обладает расширенным функционалом, обеспечивающим стабильную и безопасную эксплуатацию горелочного устройства в автоматическом режиме.

• Тип управления: Микропроцессорное управление для 1- или 2-ступенчатых горелок с контролем сервопривода воздушной заслонки.
• Контроль пламени: Поддерживает два типа датчиков для детекции пламени – ионизационный электрод (для газовых горелок) или ультрафиолетовый датчик Siemens QRA... (для газовых и жидкотопливных горелок).
• Функции безопасности: Встроенная система контроля пониженного напряжения (автоматическое отключение при падении напряжения ниже 165 В) для предотвращения аварийных ситуаций. Осуществляет автоматическую проверку реле и контуров безопасности перед каждым запуском.
• Диагностика и индикация: Усовершенствованная система диагностики с многоцветной светодиодной индикацией (красный, желтый, зеленый). Предоставляет детальную информацию о текущем рабочем состоянии и точную диагностику неисправностей через систему кодов ошибок, что упрощает пусконаладку и сервис.
• Программные тайминги: Точно заданные временные параметры, не зависящие от колебаний напряжения и температуры:
  • Время предварительной продувки (t1): 30 с.
  • Предохранительное время безопасности (TSA): 3 с.
  • Время перед поджигом (t3): 4 с.
• Напряжение питания: AC 230 В (-15% / +10%), 50...60 Гц (±6%).
• Режим работы: Прерывистый, с обязательным контрольным отключением каждые 24 часа непрерывной эксплуатации.
• Соответствие стандартам: Разработан и сертифицирован в соответствии с европейским стандартом EN 298:2012 для автоматов горения.

Конструктивные особенности и преимущества

• Надежный корпус: Изготовлен из ударопрочного, термостойкого и огнеупорного пластика, обеспечивая долговечность и безопасность в промышленных условиях.
• Простота монтажа и замены: Штекерная конструкция позволяет быстро устанавливать и заменять автомат без необходимости демонтажа цоколя (AGK11...) и переподключения электрических цепей.
• Стабильность и точность: Микропроцессорная основа гарантирует высокую точность выдержки временных интервалов и стабильность рабочих параметров, что повышает общую надежность котельной установки.
• Полная совместимость: Идеально интегрируется с сервоприводами Siemens (SQN3..., SQN7..., SQN9...), датчиками пламени и трансформаторами розжига, создавая единую, надежную и согласованную систему автоматизации от одного производителя.

Выбор топочного автомата Siemens LME23.351C2 является экспертным решением для построения современных, безопасных и экономичных систем теплоснабжения, полностью отвечающих требованиям по эффективности и экологичности.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LME23.351C2

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 7. Условия подключения и применимость проверяйте по всему документу.
