Топочный автомат Elco TMG 740-3 Mod.43-35

Топочный автомат Elco TMG 740-3 Mod.43-35 (Арт: 65325633) – Экспертное управление горелками

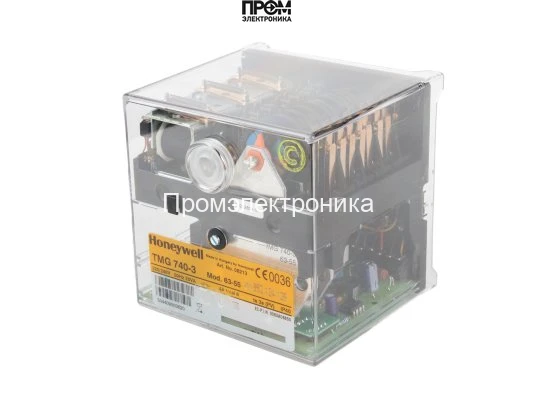

Топочный автомат Elco TMG 740-3 Mod.43-35 (артикул 65325633) представляет собой высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля наддувными двухступенчатыми или модулируемыми горелками, работающими на жидком топливе или газе. Это ключевой компонент, обеспечивающий не только полную автоматизацию процесса розжига, но и комплексную, многоуровневую безопасность работы отопительного оборудования в прерывистом режиме (как минимум одно контролируемое отключение каждые 24 часа). Устройство является результатом многолетнего опыта компании Elco в создании надежного котельного оборудования и соответствует самым строгим европейским стандартам.

Ключевые преимущества и функциональные возможности

• Универсальность применения: Автомат спроектирован для работы с широким спектром двухступенчатых и модулируемых горелок Elco и других производителей, использующих в качестве топлива природный газ, сжиженный газ или жидкое топливо.
• Микропроцессорное управление: Встроенный микропроцессор гарантирует исключительную точность временных интервалов, стабильность и надежность выполнения всех циклов работы горелки, от предварительной вентиляции до пост-вентиляции, что минимизирует износ оборудования и оптимизирует расход топлива.
• Повышенная безопасность: Устройство полностью соответствует европейскому стандарту EN 298 для автоматов горения. Осуществляется непрерывный контроль наличия и стабильности пламени, а также постоянная самодиагностика системы, что предотвращает возникновение аварийных ситуаций и обеспечивает безопасную эксплуатацию.
• Информативная диагностика: Интегрированная система многоцветной светодиодной индикации позволяет техническому специалисту быстро и точно определить текущее состояние автомата и код ошибки в случае сбоя. Это значительно упрощает процессы пусконаладки, сервисного обслуживания и поиска неисправностей.
• Надежная и долговечная конструкция: Корпус выполнен из ударопрочного, термостойкого прозрачного пластика, который надежно защищает чувствительные электронные компоненты от пыли, влаги (класс защиты IP40) и механических повреждений, обеспечивая долгий срок службы в условиях котельной.

Технические характеристики и параметры

• Производитель: Elco
• Модель: TMG 740-3 Mod.43-35
• Артикул для заказа: 65325633
• Напряжение питания: 220-240 В (-15% / +10%), 50/60 Гц
• Время предварительной вентиляции (t1): 35 секунд
• Предохранительное время (t2): 3 секунды
• Время перед розжигом (t3): 4 секунды
• Тип датчика пламени: Ионизационный электрод (для газовых горелок), фоторезистор QRB... или инфракрасный датчик IRD 1020 (для жидкотопливных горелок).
• Класс защиты: IP40
• Диапазон рабочих температур: от -20 °C до +60 °C

Принцип работы и области применения

Менеджер горения Elco TMG 740-3 полностью контролирует последовательность операций при запуске и работе горелки. Процесс начинается с фазы предварительной вентиляции (t1), в ходе которой камера сгорания продувается воздухом для удаления остатков несгоревшего топлива. Далее, по истечении времени t3, подается напряжение на трансформатор розжига и открывается топливный клапан первой ступени. В течение предохранительного времени (t2) должно произойти стабильное воспламенение топлива, которое фиксируется соответствующим датчиком пламени.

После успешного розжига и стабилизации пламени, автомат переходит в рабочий режим, управляя мощностью горелки (переключение на вторую ступень или модуляция) в соответствии с сигналами от внешних регуляторов (термостатов, прессостатов). При любом сбое, например, срыве пламени во время работы или его ложном обнаружении, TMG 740-3 мгновенно прекращает подачу топлива и переходит в режим аварийной блокировки, сигнализируя о неисправности. Это гарантирует максимальный уровень безопасности для всей котельной установки. Данный топочный автомат является незаменимым элементом для автоматизации промышленных и бытовых водогрейных котлов, парогенераторов и теплогенераторов средней и большой мощности.

Компания "Промэлектроника" – официальный дилер продукции Elco. Для консультаций и заказа обращайтесь: sales@prom-elec.com
