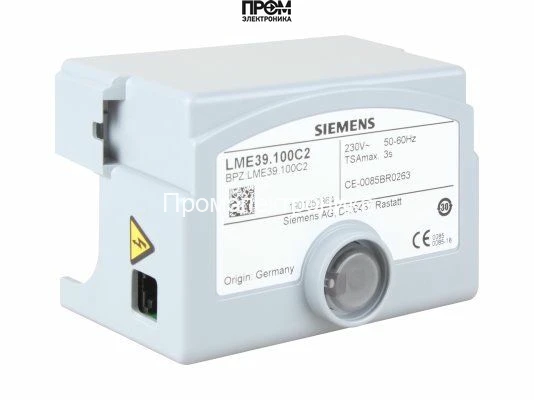

Топочный автомат Siemens LME39.100C2

Топочный автомат Siemens LME39.100C2 для жидкотопливных горелок

Топочный автомат Siemens LME39.100C2 — это высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля двухступенчатых жидкотопливных горелок с наддувом средней и большой мощности. Устройство обеспечивает максимальную безопасность, эффективность и стабильность работы отопительного оборудования в прерывистом режиме эксплуатации. Благодаря передовым алгоритмам и встроенным системам самодиагностики, LME39.100C2 является эталонным решением для модернизации и оснащения современных котельных установок, работающих на жидком топливе.

Назначение и область применения

Менеджер горения Siemens LME39.100C2 предназначен для автоматического управления розжигом и контроля пламени в жидкотопливных горелках. Он находит широкое применение в системах отопления и горячего водоснабжения промышленных объектов, коммерческих зданий и крупных жилых комплексов. Аппарат сертифицирован для работы с горелками, функционирующими в прерывистом режиме (как минимум одно контролируемое отключение каждые 24 часа). Его конструкция и функционал оптимизированы для обеспечения безопасного пуска, стабильной работы на обеих ступенях мощности и безаварийного отключения горелочного устройства.

Ключевые функциональные возможности и преимущества

• Микропроцессорное управление: Гарантирует точное соблюдение временных циклов программы запуска и работы, повышая общую надежность и экономичность системы.
• Контроль двухступенчатого режима: Эффективное управление работой горелки на первой и второй ступенях мощности, что позволяет оптимизировать теплопроизводительность и расход топлива.
• Надежный контроль пламени: Поддерживает работу с датчиками пламени УФ-типа Siemens QRA..., обеспечивая мгновенное отключение подачи топлива при срыве или отсутствии факела.
• Расширенная диагностика: Встроенная система самодиагностики с многоцветной светодиодной индикацией (красный, желтый, зеленый) позволяет оперативно определять рабочее состояние и коды ошибок, значительно сокращая время на поиск и устранение неисправностей.
• Функция контроля пониженного напряжения: Автомат горения автоматически предотвращает запуск горелки при падении сетевого напряжения ниже допустимого уровня, защищая компоненты системы от повреждений.
• Программируемое время продувки: Обеспечивает гибкость настройки параметров для различных типов котлов и горелок.
• Высокая степень защиты: Корпус устройства выполнен из ударопрочного термостойкого пластика и имеет степень защиты IP40, что гарантирует надежную работу в условиях котельной.

Технические характеристики Siemens LME39.100C2

• Артикул производителя: LME39.100C2
• Напряжение питания: AC 220-240 В (-15% / +10%)
• Частота сети: 50/60 Гц ±6%
• Тип горелок: Двухступенчатые жидкотопливные с наддувом
• Режим работы: Прерывистый
• Время предварительной продувки (t1): 10 с
• Предохранительное время (t2): 3 с
• Время перед розжигом (t3): 2.5 с
• Датчики пламени: УФ-датчики QRA...
• Степень защиты корпуса: IP40
• Диапазон рабочих температур: -20…+60 °C
• Монтажное положение: Произвольное

Конструкция и монтаж

Топочный автомат LME39.100C2 выполнен в компактном цокольном исполнении, что обеспечивает простоту монтажа и замены. Устройство полностью совместимо по посадочным местам и электрическим схемам с автоматами горения предыдущих серий, таких как LAL, LGB, LFL, что делает его идеальным выбором для быстрой и беспроблемной модернизации существующих систем без необходимости изменения монтажной панели и электропроводки.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
