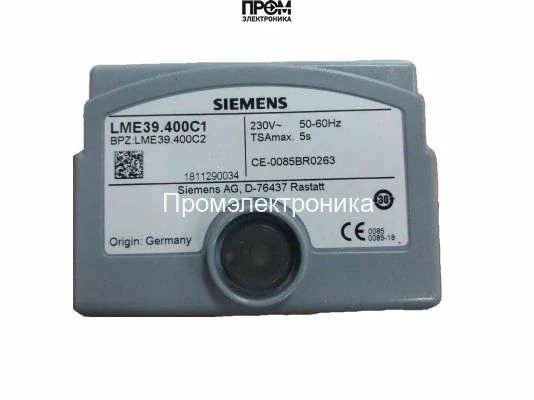

Топочный автомат Siemens LME39.400C1

Топочный автомат Siemens LME39.400C1 для газовых горелок

Менеджер горения Siemens LME39.400C1 представляет собой передовой микропроцессорный топочный автомат, спроектированный для комплексного управления и контроля газовых наддувных (вентиляторных) горелок средней и большой мощности. Данное устройство является центральным элементом системы автоматизации и безопасности котельного оборудования, гарантируя надежный розжиг, стабильную работу в различных режимах и безопасное отключение горелки в строгом соответствии с международным стандартом EN 298.

Назначение и область применения

Блок управления горелкой LME39.400C1 разработан для интеграции в системы с 2-ступенчатыми или модулируемыми газовыми горелками, оснащенными сервоприводом воздушной заслонки. Он эффективно применяется в современном теплоэнергетическом оборудовании, включая:

• Водогрейные котлы средней и большой мощности;
• Парогенераторы и паровые котлы;
• Теплогенераторы для технологических нужд;
• Сушильные установки и промышленные печи.

Автомат обеспечивает точное регулирование процесса горения и безусловное соблюдение высочайших норм эксплуатационной безопасности.

Ключевые функциональные возможности

• Полный контроль рабочего цикла: Устройство управляет всей последовательностью операций: от проверки герметичности газовой арматуры (при подключении реле давления) и предварительной продувки камеры сгорания до безопасного розжига и перехода в рабочий режим с непрерывным контролем наличия пламени.
• Многоуровневая система безопасности: Реализован контроль давления воздуха (прессостат), контроль времени безопасности при розжиге, а также постоянный мониторинг сигнала пламени. При возникновении любой нештатной ситуации, такой как срыв пламени, падение давления воздуха или отказ датчика, автомат мгновенно инициирует защитное отключение, блокируя подачу топлива.
• Интеллектуальное управление сервоприводом: LME39.400C1 координирует работу сервопривода воздушной заслонки, точно позиционируя ее в положениях продувки, розжига и рабочих нагрузок. Это позволяет оптимизировать соотношение "газ-воздух" для достижения максимального КПД и минимизации вредных выбросов.
• Расширенная диагностика и индикация: Встроенный многоцветный светодиодный индикатор (красный, желтый, зеленый) предоставляет исчерпывающую информацию о текущем состоянии, этапе программы и кодах ошибок, что существенно упрощает пусконаладочные работы и сервисное обслуживание.
• Универсальный контроль пламени: Автомат горения совместим с различными типами датчиков пламени, что обеспечивает гибкость применения. Поддерживается работа как с ионизационными электродами, так и с ультрафиолетовыми датчиками Siemens серий QRA2, QRA4, QRA10.

Технические характеристики

• Напряжение питания: AC 220...240 В (-15% / +10%)
• Частота сети: 50...60 Гц ±6%
• Собственная потребляемая мощность: ~12 ВА
• Время предварительной продувки (t1): 39 секунд
• Предохранительное время (t2): 3 секунды
• Время перед розжигом (t3): 4 секунды
• Класс защиты корпуса: IP40 (при установке на цоколь)
• Диапазон рабочих температур: -20...+60 °C
• Допустимая влажность при эксплуатации: < 95% отн. вл., без конденсации
• Совместимые датчики пламени: Ионизационный электрод, УФ-датчики QRA2 / QRA4 / QRA10

Выбирая топочный автомат Siemens LME39.400C1, вы инвестируете в надежность, экономичность и безопасность эксплуатации вашего теплового оборудования. Это проверенное и современное решение для автоматизации котлов, отвечающее самым строгим промышленным требованиям.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
