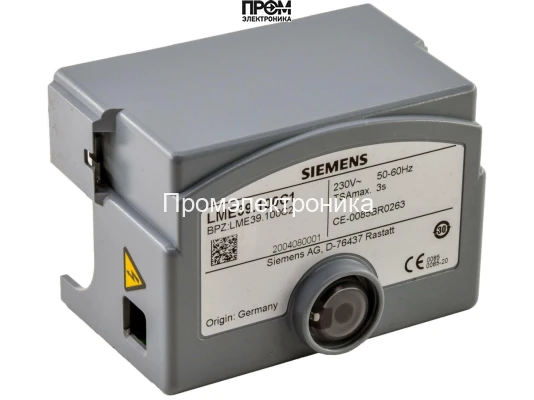

Топочный автомат Siemens LME39.100C1

Топочный автомат (менеджер горения) Siemens LME39.100C1

Общее описание и назначение

Топочный автомат Siemens LME39.100C1 — это высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля газовых и комбинированных наддувных горелок малой и средней мощности, работающих в прерывистом режиме. Произведенный компанией Siemens, мировым лидером в области промышленной автоматизации, этот прибор является эталоном надежности и безопасности в современных отопительных системах и технологических установках. LME39.100C1 обеспечивает полностью автоматизированный процесс розжига, контроля пламени и безопасного отключения горелочного устройства, минимизируя риски и оптимизируя потребление топлива.

Применение данного автомата горения гарантирует соответствие строгим европейским стандартам безопасности (EN 298) и позволяет создавать эффективные, экономичные и экологичные котельные установки. Устройство предназначено для интеграции в системы управления котлами, теплогенераторами, сушильными камерами и другим оборудованием, где требуется стабильный и безопасный процесс сжигания газа.

Ключевые функциональные возможности

• Полный цикл управления горелкой: Автомат контролирует все этапы работы — от предварительной продувки камеры сгорания и розжига до рабочего режима и безопасного отключения с последующей пост-вентиляцией.
• Контроль давления воздуха: Осуществляет функциональную проверку реле давления воздуха перед каждым запуском для гарантии достаточного количества воздуха для горения.
• Надежный контроль пламени: Работает в паре с ионизационным электродом или ультрафиолетовым датчиком пламени (типа Siemens QRA...), обеспечивая мгновенное отключение подачи топлива при срыве или отсутствии пламени.
• Расширенная диагностика: Оснащен многоцветным светодиодным индикатором, который с помощью системы кодов отображает текущее рабочее состояние, сервисные сообщения и точную причину аварийной блокировки. Это значительно упрощает пусконаладку и сервисное обслуживание.
• Защита от пониженного напряжения: Встроенная функция контроля напряжения в сети предотвращает запуск и работу горелки в небезопасных условиях, защищая компоненты системы.
• Ограничение количества повторов: Программно ограничивает число попыток повторного розжига в случае нестабильного горения, предотвращая аварийные ситуации.

Технические характеристики Siemens LME39.100C1

• Производитель: Siemens AG
• Артикул модели: LME39.100C1
• Напряжение питания: AC 220-240 V (-15% / +10%)
• Частота сети: 50/60 Hz
• Режим эксплуатации: Прерывистый (одно отключение в течение 24 часов)
• Время предварительной продувки (t1): 100 с
• Предохранительное время безопасности (TSA): 1 с
• Время перед розжигом (t3): 2.5 с
• Время после розжига (t4): 2.5 с
• Совместимые датчики пламени: Ионизационный электрод, УФ-датчик серии QRA...
• Потребляемая мощность: ~12 VA
• Степень защиты корпуса: IP40 (при правильном монтаже)
• Диапазон рабочих температур: -20 °C до +60 °C
• Монтажное положение: Произвольное
• Соответствие стандартам: Сертифицирован согласно EN 298

Преимущества использования

Интеграция менеджера горения Siemens LME39.100C1 в вашу систему обеспечивает ряд неоспоримых преимуществ. Высочайший уровень безопасности достигается за счет многоступенчатых проверок и постоянного мониторинга ключевых параметров. Универсальность применения позволяет использовать автомат с широким спектром газовых горелок, что делает его идеальным решением как для новых проектов, так и для модернизации существующих объектов. Простота диагностики и обслуживания сокращает время простоя оборудования и снижает эксплуатационные расходы. Наконец, немецкое качество Siemens является гарантией долговечности и безотказной работы на протяжении всего срока службы.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
