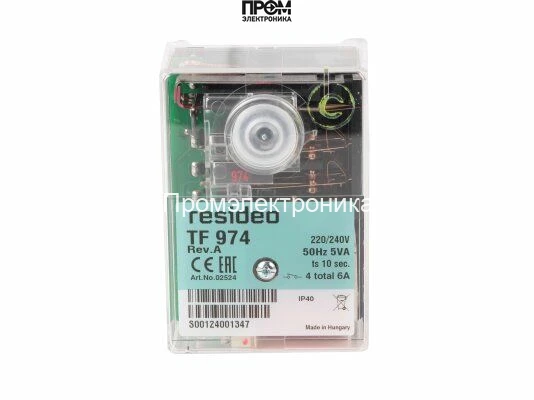

Топочный автомат Baltur TF 974 Rev.A

Артикул: 0005030154

Топочный автомат Baltur TF 974 Rev.A (арт. 0005030154) — это высоконадежный микропроцессорный менеджер горения, разработанный для комплексного управления и контроля двухступенчатых газовых, жидкотопливных и комбинированных горелок прерывистого цикла работы. Устройство является ключевым элементом системы безопасности котельного оборудования, обеспечивая полностью автоматизированный цикл розжига, непрерывный контроль пламени и безопасное отключение горелки в соответствии с европейским стандартом безопасности EN 298.

Данный блок управления горелкой предназначен для установки на промышленные и коммерческие горелочные устройства Baltur, гарантируя их стабильную, эффективную и безопасную эксплуатацию.

Ключевые функциональные возможности и преимущества

• Управление двухступенчатыми горелками: Полная поддержка прерывистого режима работы (с обязательным отключением по истечении 24 часов непрерывной работы) для горелок с двумя ступенями мощности, что позволяет оптимизировать тепловую производительность и расход топлива.
• Надежный контроль пламени: Автомат горения совместим с различными типами датчиков — ионизационным электродом (для газовых горелок) или ультрафиолетовым датчиком UV (для горелок на жидком топливе). Это обеспечивает точную и быструю детекцию наличия или отсутствия факела.
• Интегрированная система безопасности: Реализована многоуровневая защита, включающая автоматическую блокировку и переход в аварийный режим при сбоях розжига, погасании пламени во время работы или обнаружении постороннего света до запуска горелки.
• Информативная диагностика: Встроенный цветной светодиодный индикатор на корпусе устройства позволяет оперативно определять текущее состояние работы (ожидание, продувка, розжиг, рабочий режим) и считывать коды ошибок для быстрой диагностики неисправностей.
• Универсальность применения: Разработан для использования в широком спектре газовых и жидкотопливных горелок Baltur, что делает его универсальным решением для комплектации и модернизации котельного оборудования.

Области применения

Менеджер горения TF 974 Rev.A является незаменимым компонентом систем автоматизации для следующего оборудования:

• Промышленные и бытовые водогрейные котлы.
• Парогенераторы и паровые котлы.
• Теплогенераторы и воздушные отопители.
• Сушильные камеры и покрасочные комплексы.
• Другие технологические установки, где требуется стабильная и безопасная работа горелочного оборудования.

Технические характеристики Baltur TF 974 Rev.A

• Модель: TF 974 Rev.A
• Напряжение питания: 220-240 В (-15% / +10%)
• Частота сети: 50/60 Гц
• Потребляемая мощность: ~3 ВА
• Время предварительной продувки (tv): ~26 секунд
• Предохранительное время безопасности (ts): ~3 секунды
• Время перед розжигом (tvz): ~3 секунды
• Минимальный ток ионизации: > 1 мкА
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: -10 °C до +60 °C
• Монтаж: Штекерное соединение на цоколь горелки.

Принцип работы и безопасность

Принцип действия автомата горения Baltur TF 974 основан на строгой последовательности выполнения команд. Перед каждым запуском система выполняет самодиагностику и проверку на наличие ложного сигнала пламени. Далее следует цикл предварительной продувки камеры сгорания для удаления остатков несгоревшего топлива. После этого подается напряжение на трансформатор розжига и открывается топливный клапан первой ступени. В случае успешного воспламенения и стабилизации факела, контроллер переходит в рабочий режим, управляя ступенями мощности. При любой нештатной ситуации, будь то срыв пламени или отказ компонентов, автомат мгновенно прекращает подачу топлива и блокирует горелку, предотвращая аварийные ситуации и обеспечивая максимальную безопасность персонала и оборудования.
