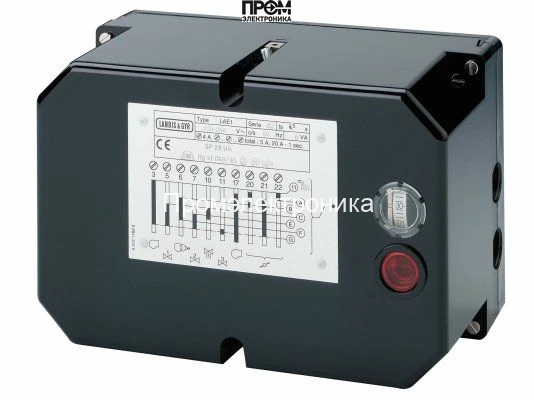

Топочный автомат Siemens LEC1/9500

Топочный автомат Siemens LEC1/9500: Надежное управление горелками

Топочный автомат Siemens LEC1/9500 — это современный микропроцессорный блок управления, разработанный для контроля и безопасного управления газовыми, жидкотопливными и комбинированными горелками прерывистого режима работы. Данный контроллер горения предназначен для горелочных устройств средней и большой мощности с плавно-двухступенчатым или модулируемым регулированием мощности. Благодаря передовым технологиям Siemens, устройство обеспечивает максимальную безопасность, эффективность и стабильность работы отопительного и технологического оборудования в соответствии с европейским стандартом EN 298.

Модель LEC1/9500 является ключевым элементом автоматики котла, отвечая за весь цикл розжига, контроля пламени и безопасного отключения. Его применение позволяет оптимизировать процесс сгорания топлива, снизить эксплуатационные расходы и повысить общую надежность системы.

Ключевые особенности и преимущества

• Микропроцессорное управление: Обеспечивает точное соблюдение временных циклов программы розжига, самодиагностику и надежный контроль всех подключенных компонентов системы.
• Универсальность применения: Автомат горения подходит для работы с газовыми горелками (контроль пламени ионизационным электродом) и горелками на жидком топливе (контроль с помощью ультрафиолетовых датчиков пламени Siemens QRA...).
• Высокий уровень безопасности: Реализована функция проверки на наличие постороннего света перед запуском, непрерывный мониторинг сигнала пламени во время работы и немедленное защитное отключение при возникновении нештатной ситуации.
• Гибкая настройка: Программируемые параметры, такие как время предварительной и постпродувки, позволяют адаптировать контроллер под конкретные требования горелочного устройства и системы.
• Информативная диагностика: Встроенная система светодиодной индикации предоставляет детальную информацию о текущем состоянии работы и позволяет быстро идентифицировать коды ошибок, что значительно упрощает пусконаладку и сервисное обслуживание.
• Управление сервоприводами: LEC1/9500 способен управлять сервоприводами воздушной заслонки для точного регулирования соотношения "газ-воздух" на разных стадиях работы горелки.

Технические характеристики

• Артикул: LEC1/9500
• Производитель: Siemens (ранее Landis & Staefa)
• Напряжение питания: AC 220 В -15% ... 240 В +10%
• Частота сети: 50/60 Гц ±6%
• Собственное потребление: ~12 ВА
• Степень защиты корпуса: IP40 (при монтаже на цоколе)
• Диапазон температур эксплуатации: -20 °C до +60 °C
• Допустимая влажность: < 95% отн. влажности при 40 °C
• Время предварительной продувки (t1): Программируется
• Предохранительное время (TSA): Программируется
• Тип датчика пламени: Ионизационный электрод или УФ-датчик QRA2 / QRA4.U / QRA10...
• Чувствительность (минимальный ток ионизации): Задается при настройке
• Соответствие стандартам: EN 298:2012

Области применения

Контроллер горения Siemens LEC1/9500 является оптимальным решением для автоматизации широкого спектра теплотехнического оборудования, включая:

• Промышленные паровые и водогрейные котлы.
• Теплогенераторы прямого и непрямого нагрева.
• Технологические печи и сушильные установки.
• Сжигатели промышленных отходов.
• Горелочные устройства, работающие в прерывистом режиме (одно отключение в течение 24 часов).

Использование данного автомата горения гарантирует соответствие строгим требованиям промышленной безопасности и экологическим нормам, обеспечивая стабильный и экономичный процесс сжигания топлива.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
