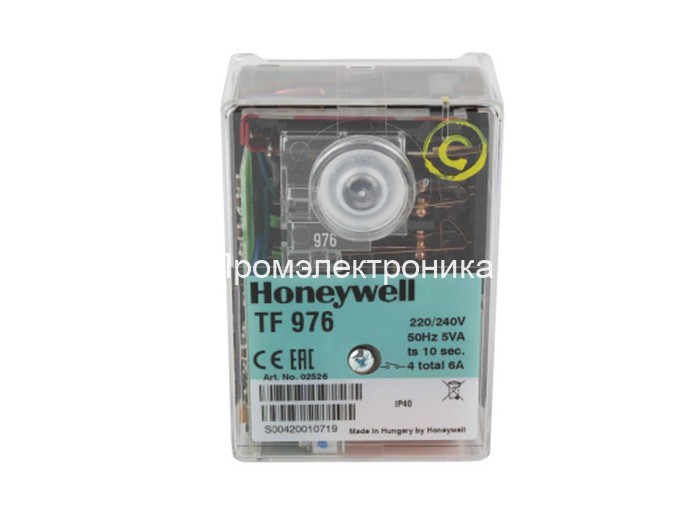

Honeywell (Resideo) TF 976

Honeywell (Resideo) TF 976 — надёжное решение для управления дизельными горелками

Топочный автомат Honeywell (Resideo) TF 976 — это современное устройство для безопасного и эффективного управления 1- или 2-ступенчатыми дизельными горелками производительностью до 30 кг/ч. Данная модель поддерживает горелки как с подогревателем жидкого топлива, так и без него, гарантируя стабильную работу и соответствие европейскому стандарту EN 230. Если вы ищете надёжный и сертифицированный топочный автомат с защитой от низкого напряжения, удобной системой ручного перезапуска и возможностью подключения различных датчиков пламени, Honeywell (Resideo) TF 976 станет оптимальным выбором.

Компания Промэлектроника, являясь официальным дилером Honeywell (Resideo), предлагает оригинальную продукцию с полным техническим сопровождением, гарантией качества и поддержкой. Узнать цену, наличие на складе и оформить заказ можно, написав на email: sales@prom-elec.com

Почему стоит выбрать Honeywell (Resideo) TF 976

1. Поддержка 1- и 2-ступенчатых горелок
   Топочный автомат TF 976 одинаково эффективно управляет горелками в режиме одной ступени или двух, что особенно важно при необходимости регулирования производительности до 30 кг/ч.
2. Совместимость с подогревом жидкого топлива
   Устройство поддерживает горелки с подогревателем жидкого топлива, исключая риск остановки из-за падения температуры горючего. Благодаря встроенному специальному контакту термореле подогревателя активируется только при наличии сигнала пламени, что предотвращает непредвиденные отключения.
3. Соответствие стандарту EN 230
   TF 976 сертифицирован согласно EN 230, что подтверждает высокий уровень безопасности и соответствие европейским требованиям для отопительного оборудования.
4. Широкий диапазон совместимых датчиков пламени
   Подходит для работы с:
   • Фоторезистором MZ 770 S (желтое пламя),
   • Инфракрасным датчиком IRD 1010.1 (голубое или желтое пламя),
   • Ультрафиолетовым датчиком UVD 970 (голубое или желтое пламя).
     Такой выбор обеспечивает гибкость при работе с разными типами дизельных горелок.
5. Удобство обслуживания и монтажа
   • Прозрачный огнестойкий пластиковый корпус облегчает визуальный контроль.
   • Большое количество кабельных вводов упрощает электромонтаж.
   • Надёжное крепление цоколя и автомата исключает ошибки при подключении.
   • Топочный автомат TF 976 можно установить в любом положении (степень защиты IP 44).
6. Безопасность и защита
   • Наличие ручного перезапуска из положения блокировки, поддержанного светодиодной индикацией неисправностей.
   • Защита от низкого напряжения исключает включение при снижении напряжения менее 160 В, что предотвращает неполадки и сбои в работе.
   • Предохранитель на входе (10 А быстродействующий, 6 А с задержкой срабатывания) предотвращает короткое замыкание.
7. Интеллектуальное управление подогревателем
   TF 976 контролирует подогреватель жидкого топлива через отдельный контакт, чтобы поддерживать стабильную работу горелки. При блокировке топочного автомата электропитание подогревателя отключается автоматически.
8. Надёжная конструкция и защищённая электроника
   • Термомеханический таймер не подвержен колебаниям температуры окружающей среды, что обеспечивает чёткость временных интервалов (предварительная вентиляция, передподжиговое время и т.д.).
   • Контроль пламени и схема перезапуска позволяют избежать аварийных ситуаций, своевременно блокируя подачу топлива при отсутствии устойчивого горения.

Технические характеристики Honeywell (Resideo) TF 976

1. Рабочее напряжение
   • 220 / 240 В (-15…+10%), 50 Гц (40–60 Гц)
2. Потребляемая мощность
   • Около 5 ВА
3. Предохранитель на входе
   • 10 А быстродействующий или 6 А с задержкой срабатывания
4. Временные интервалы
   • Время предварительной вентиляции: ~12 с
   • Время перед поджигом: ~12 с
   • Время после поджига (для TF 976): ~20 с
   • Время ожидания сигнала от электромагнитного клапана 2: 40 с (TF 976)
   • Предохранительное время блокировки: 10 с
   • Время перезапуска из блокировки: ~60 с
5. Режим работы
   • 2-ступенчатая работа, время после поджига 2–4 с (согласно описанию модели)
   • Защита от низкого напряжения по EN 230
6. Управление подогревателем
   • При наличии термореле подогревателя контакт реле включается параллельно сигналу пламени. Если горелка блокируется, подогреватель автоматически отключается.
7. Контроль пламени
   • Поддерживаются датчики фоторезисторного (MZ 770 S), инфракрасного (IRD 1010.1) и ультрафиолетового (UVD 970) типов.
   • В зависимости от модели горелки и вида пламени подбирается соответствующий датчик, чтобы обеспечить надёжное распознавание горения.
8. Монтаж на цоколь
   • Три клеммы заземления (с дополнительным выводом для заземления горелки).
   • Три нейтральные клеммы, соединённые с входом нейтрали (клемма 7).
   • Две резервные клеммы (S1 и S2).
   • Два отдельных съемных фиксатора кабеля и два выбиваемых отверстия под резьбу PG 11.
   • Два дополнительных выбиваемых отверстия снизу для упрощения проводки.
9. Эксплуатационные требования
   • Для запуска в работу напряжение сети должно быть выше 160 В (что на 15% ниже номинального 220 В).
   • Минимум одно контролируемое отключение каждые 24 часа.
   • TF 976 не должен подвергаться сильной вибрации, попаданию брызг воды и пр.

Применение TF 976 в различных системах

• Тепловые пушки: Модель TF 976 (артикул 02526U) активно применяется в тепловых пушках Master, обеспечивая точное управление горелкой.
• Отопительные котлы: Широко используется в горелках Giersch, Viessmann, Lamborghini, Sime, Baxi, Beretta благодаря универсальности и надёжности.
• Аналоги: TF 832.3 полностью взаимозаменяем с TF 730, 730-1 и TF 832, что упрощает сервисное обслуживание и модернизацию существующих систем.

Особенности монтажа и проверки работоспособности

1. Установка
   • Корпус и датчики должны быть защищены от чрезмерных вибраций и повышенной влажности.
   • Допускается установка в любом положении при сохранении уровня защиты IP 44.
   • Перед монтажом необходимо полностью обесточить систему и проверить номинал предохранителя.
   • Убедитесь, что все соединения сделаны в соответствии со схемой, прилагаемой к TF 976.
2. Первичный пуск
   • Проверяйте правильность электропроводки. Несоответствующие подключения могут повредить устройство и создать опасную ситуацию.
   • Убедитесь, что номинал предохранителя соответствует указанным в техническом описании параметрам (10 А быстродействующий или 6 А с задержкой).
3. Функциональный контроль системы контроля пламени
   a) Запуск с закрытым датчиком пламени:
   • По окончании предохранительного времени топочный автомат обязан перейти в блокировку, так как нет сигнала горения.

   b) Запуск с извлечённым датчиком пламени:

   • Через 20 секунд времени предварительной вентиляции TF 976 должен перейти в блокировку.

   c) Нормальный запуск:

   • Если пламя сформировалось корректно, после окончания предохранительного времени топочный автомат работает без блокировки.
   • При закрытии датчика пламени после формирования пламени должно произойти срабатывание защиты и переход в блокировку.
4. Устранение неисправностей
   • Горелка не запускается: проверьте цепь термостата, электропроводку, подогреватель топлива, напряжение в сети (должно быть не ниже 160 В).
   • Нет пламени, происходит блокировка: возможен посторонний свет в датчик, отсутствует подача топлива или поджиг, напряжение резко упало.
   • Появилось пламя, но по окончании предохранительного времени — блокировка: проверьте чистоту и работоспособность датчика пламени, настройку чувствительности IRD или UVD, интенсивность горения.

Преимущества покупки в компании Промэлектроника

1. Официальный дилер Honeywell (Resideo)
   Наша компания напрямую сотрудничает с производителем, что гарантирует подлинность поставляемых топочных автоматов, актуальность технических спецификаций и наличие полного ассортимента запчастей.
2. Гарантийная и постгарантийная поддержка
   Приобретая Honeywell (Resideo) TF 976 у нас, вы получаете официальную гарантию и профессиональную консультацию. Специалисты сервисного центра помогут с установкой и решением технических вопросов.
3. Оптимальные цены и гибкие условия поставки
   Как официальный дилер, мы предлагаем привлекательные цены на оригинальную продукцию. Возможна доставка по всей территории РФ, а также в страны ближнего зарубежья.
4. Квалифицированная техническая поддержка
   Эксперты компании Промэлектроника обладают многолетним опытом в сфере промышленной автоматики и отопительных систем. Мы поможем подобрать оптимальную конфигурацию оборудования и ответим на все вопросы по эксплуатации TF 976.
5. Широкий выбор комплектующих
   В наличии большой перечень запчастей и аксессуаров Honeywell (Resideo), включая различные датчики пламени (MZ 770 S, IRD 1010.1, UVD 970), кабели, разъёмы и другие элементы для комплексного обслуживания горелочных систем.

Рекомендации по эксплуатации и техническому обслуживанию

• Регулярные осмотры: Периодически проверяйте состояние проводки, разъёмов и чистоту датчика пламени. Загрязнения могут влиять на корректность считывания сигнала.
• Контроль напряжения: При сетевом напряжении ниже 160 В TF 976 не запустится или перейдёт в блокировку. Следите за стабильностью электропитания, при необходимости используйте стабилизатор.
• Технические регламенты: Соблюдайте местные нормы и инструкции по пожарной безопасности. Минимум раз в сутки желательно выполнять одно полное отключение (контролируемое) системы, согласно рекомендациям.
• Сезонные проверки: Перед отопительным сезоном убедитесь в корректности работы горелки, топочного автомата и подогревателя топлива (если он предусмотрен).
• Сервисное обслуживание: Для сложных работ (замена или калибровка датчика пламени, тестирование подогревателя и т.д.) рекомендуем обращаться к сертифицированным специалистам.

Где купить Honeywell (Resideo) TF 976

Компания Промэлектроника предлагает полный ассортимент оригинальных топочных автоматов и другой продукции Honeywell (Resideo). Мы осуществляем поставки как для промышленных предприятий, так и частных заказчиков, обеспечивая:

• Быструю отправку товара по всей территории РФ и странам СНГ.
• Удобные способы оплаты (безналичная оплата, банковские карты, корпоративные счета и пр.).
• Гибкие условия сотрудничества для монтажных организаций, сервисных центров и оптовых покупателей.
• Профессиональные консультации и поддержку при монтаже и настройке TF 976.

Чтобы узнать актуальную цену и наличие Honeywell (Resideo) TF 976, отправьте запрос на нашу электронную почту: sales@prom-elec.com или свяжитесь с менеджерами компании любым удобным способом, указанным на нашем официальном сайте.

Советы по выбору и совместимости

• Производительность горелки: TF 976 подходит для горелок расходом до 30 кг/ч. Если вам требуется автомат для систем с большей производительностью, обратитесь к специалистам Промэлектроники для подбора соответствующей модели.
• Наличие подогревателя: Перед покупкой уточните, оснащена ли горелка подогревателем жидкого топлива. TF 976 адаптирован под оба варианта, но при наличии подогревателя необходимо корректное подключение термореле.
• Датчик пламени: В зависимости от типа пламени (желтое или голубое) мы поможем вам выбрать подходящий датчик (MZ 770 S, IRD 1010.1 или UVD 970), чтобы обеспечить чёткий сигнал и стабильное поддержание горения.
• Система безопасности: Если ваша установка требует дополнительного контроля, проконсультируйтесь с нашими специалистами. Возможно, потребуется комплексное решение с дополнительными защитными блоками или контроллерами.

Часто задаваемые вопросы (FAQ)

1. В чём отличия TF 976 от TF 974?
   Оба автомата управляют дизельными горелками и соответствуют стандарту EN 230. TF 976 предназначен для 2-ступенчатой работы, имеет другие временные интервалы (в частности, время после поджига ~20 с). При выборе учитывайте специфику горелки.
2. Можно ли использовать TF 976 для горелок без подогревателя?
   Да, достаточно установить перемычку между клеммами 4 и 6 вместо подключения термореле подогревателя.
3. Подходит ли TF 976 для замены TF 832.3 или TF 730?
   TF 832.3 полностью взаимозаменяем с TF 730, 730-1 и TF 832. Для точного ответа по замене на TF 976 желательно проконсультироваться со специалистами, так как у моделей могут отличаться временные настройки и функциональные особенности.
4. Какие требования к монтажу и защите?
   Устройство соответствует IP 44, но не допускается чрезмерная вибрация, попадание воды или сильная влажность. При установке должно быть обеспечено надёжное заземление.
5. Что делать, если при работе появляется блокировка из-за падения напряжения?
   Убедитесь в стабильности сети выше 160 В. При скачках напряжения рекомендуем использовать стабилизатор или дополнительное оборудование для поддержания нужных параметров электропитания.

Заключение

Honeywell (Resideo) TF 976 — это высокотехнологичный топочный автомат, который обеспечивает надёжность, безопасность и гибкость при управлении дизельными горелками производительностью до 30 кг/ч. Его возможности по контролю подогревателя, работа с различными типами датчиков пламени и продуманная система ручного перезапуска позволяют достичь оптимальных показателей эффективности во многих отраслях, от тепловых пушек Master до котельного оборудования Giersch, Viessmann, Lamborghini, Sime, Baxi, Beretta.

Компания Промэлектроника, официальный дилер Honeywell (Resideo), предлагает вам купить оригинальный TF 976 с гарантией, сервисным сопровождением и полной консультационной поддержкой. Напишите нам на sales@prom-elec.com, и мы подберём для вас решение, которое поможет стабильно и эффективно работать вашей отопительной или промышленной установке.

За более чем десятилетний опыт работы мы убедились, что оборудование Honeywell (Resideo) показывает неизменно высокое качество и долговечность. Инвестируйте в надёжность, выбирайте Honeywell (Resideo) TF 976, чтобы обеспечить своему предприятию или частной котельной бесперебойную и эффективную работу на долгие годы!
